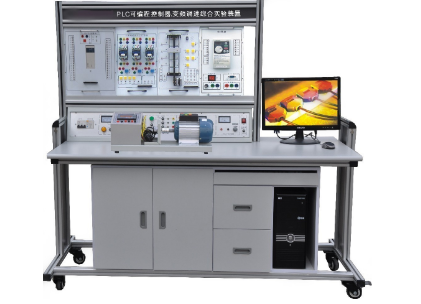

KCPLC-04E型PLC可编程控制器/单片机实验开发系统综合装置（立式、挂箱积木式）

KCPLC-04E型PLC可编程控制器/单片机实验开发系统综合装置（立式、挂箱积木式）

概述

本装置是一款创新设计的 PLC可编程控制器/单片机实验开发系统综合装置 ，它完美融合了工业自动化核心控制技术与嵌入式微处理器开发技术于一体。作为一款面向高等院校自动化、电气工程、机电一体化及计算机控制等专业的综合性实训平台，本装置不仅配备了形象生动的实物模型与可运转的执行机构，更实现了 PLC可编程控制器 实验平台与 单片机实验开发系统 的深度整合与资源共享。它能够全面支持MCS-51、MCS-96系列单片机以及8088/8086十六位微机的全部软硬件实验与项目开发，真正做到了“一机在手，别无他求”。通过更换不同的核心CPU卡，即可灵活切换实验开发目标，既可作为独立实验台操作，也可便捷地与上位PC机联机调试。本 综合装置 是开展《可编程控制器技术》、《单片机原理与接口技术》、《微机原理》等课程实验教学、课程设计及毕业设计的理想选择，旨在通过直观、高效的实物操作，快速提升学生对 PLC可编程控制器 及单片机系统的理解、编程与应用能力。

系统核心优势与构成

本 PLC可编程控制器/单片机实验开发系统综合装置 凭借其一体化、模块化、开放性的设计，提供了前所未有的教学与实验便利性。

核心优势亮点：

1. 一体化集成，高效资源共享：独创性地将 PLC可编程控制器 教学实验平台与功能完备的 单片机实验开发系统 集成于同一套设备中。共享优质电源系统、实验桌及结构框架，极大优化了实验室空间布局与设备管理效率，降低了总体投入成本。

2. 多核CPU支持，开发功能强大：内置的 单片机实验开发系统 采用先进的仿真技术，支持8031/32、89C51/52、80C196KB等多种主流CPU的仿真开发，外部仿真空间高达64K。配合详尽的实验指导书（含接线图、程序框图），显著减轻了教师备课负担，让学生能专注于核心原理与实践技能的学习。

3. 模块化挂箱设计，扩展无限可能：整个 综合装置 采用全挂箱式结构。PLC部分提供从基础逻辑到复杂工业场景的十余种演示挂箱；单片机部分主板接口丰富，可扩展多种功能模块。这种设计便于实验项目的灵活组合、二次开发及未来技术升级，确保教学设备的长久生命力。

4. 虚实结合，激发学习兴趣：装置不再是简单的接线与信号灯验证。它配备了四层电梯模型、自动售货机、挖土机模型等具体而微的 PLC控制对象 ，以及步进电机、直流电机、温度控制等 单片机驱动实体 。学生编写的程序能够直接驱动这些机构运行，使抽象的控制算法变得生动可见，极大增强了学习的成就感与趣味性。

系统主要构成：

1. PLC可编程控制器实验台：包含电源控制箱、铝合金演示屏及 PLC主机挂箱（标配三菱FX1N-40MR，可定制其他品牌）。

2. 单片机实验开发系统：核心为51/96/8088三合一多功能实验箱，包含系统主板、软件集成环境及步进电机、直流电机、温度控制、音响等专用实验模块。

3. PLC实验演示挂箱套件：包含交通灯、搅拌器、LED数码管、四层电梯、艺术彩灯、自动洗衣机等17个经典实验模型挂箱，以及交流接触器实训挂箱。

4. 辅助单元：坚固耐用的铝木结构实验桌、编程与仿真软件（三菱PLC软件、单片机IDE、组态软件）、全套通讯电缆及连接线材。

技术规格与功能详情

PLC可编程控制器部分

• 主机：三菱FX1N-40MR（24点DC输入/16点继电器输出），集成485通信模块。

• 电源系统：输入三相380V±5%，提供多组安全隔离的直流输出：+5V/3A、+24V/2A、±12V、0-30V可调等，均配备过流保护与精密指示。

• 面板功能：所有I/O端口、模拟开关、指示灯、数码管、蜂鸣器及直流电源均引至面板，方便快速接线与实验。

单片机实验开发系统部分

• 开发平台：支持汇编与C语言编程，提供强大的源程序级调试与仿真功能。

• 硬件资源：系统主板开放所有总线信号，可扩展存储器、并行接口8255、定时器8253、A/D与D/A转换、串行通信、键盘显示、电机驱动等丰富外设。

• 实验模块：独立的功能模块使温度闭环控制、电机调速、继电器驱动等实验更加专注与安全。

实验项目总览

本 综合装置 可支撑海量实验，全面覆盖从基础到高级的教学需求。

（一）PLC可编程控制器实验项目

涵盖逻辑控制、顺序控制、过程控制及运动控制四大类：

1. 基础编程实验：基本逻辑指令、定时器计数器应用、移位寄存器、数据处理等。

2. 经典控制实验：交通信号灯控制、四层电梯运行模拟、自动售货机、水塔供水、邮件分拣等。

3. 电机控制实验：三相异步电动机的点动、自锁、正反转、Y-△启动的 PLC控制（实物）。

4. 高级综合实训：利用 挖土机实训模型 进行复杂顺序与运动控制的编程训练。

5. 组态监控实验：借助MCGS组态软件，为上述实验创建动态监控界面，实现工控可视化教学。

（二）单片机/微机原理实验开发项目

支持51、96、8088/8086三大系列，分为软件实验与硬件实验两大部分：

• 软件实验：包括清零、拆字、拼字、数据排序、查表、多分支程序、定时器/计数器应用、串行通信、代码转换等。

• 硬件及接口实验：

• I/O控制：P口控制、简单I/O扩展、继电器控制、键盘扫描与数码管/LCD显示。

• 接口芯片应用：8255并行口控制（如交通灯）、8253定时器、8259中断控制器、8251串行通信。

• 数据转换：ADC0809模数转换、DAC0832数模转换及波形生成。

• 驱动与控制：步进电机精确定位、直流电机PWM调速、温度传感器采集与闭环控制、音频驱动等。

• 综合应用：工业顺序控制、双机通信、与PC机通信、急救车中断模拟等。

装置标准配置清单（核心项）
