KCPLC-04F型PLC可编程控制器、单片机实验开发、自动控制原理综合实验装置（立式、挂箱积木式）

KCPLC-04F型PLC可编程控制器、单片机实验开发、自动控制原理综合实验装置（立式、挂箱积木式）

产品概述

本装置是一款高度集成、功能强大的现代化教学实验平台，完美实现了PLC可编程控制器实验系统、单片机实验开发系统以及自动控制原理综合实验装置的三位一体。它专为高等院校自动化、机电一体化、电子信息、计算机控制等相关专业课程设计，满足《可编程控制器技术》、《MCS-51/96单片机原理与接口》、《微机原理与接口》、《自动控制理论》等多门核心课程的教学与实训需求。平台采用开放式模块化设计，集成了丰富的硬件资源、先进的编程软件和生动的实物模型，构建了一个从基础验证到综合开发、从算法模拟到工业控制仿真的全功能实验环境，是提升学生工程实践能力和创新思维的理想教学设备。

核心特点与优势

1. 一体化集成，资源高效共享：本装置创造性地将PLC可编程控制器、单片机实验开发及自动控制理论实验三大平台融合于一体。采用统一电源、公共实验桌和模块化挂箱结构，实现了硬件资源的高度共享与管理便利，极大节省了实验室空间与建设成本。

2. 双核架构，支持多CPU开发：装置内的单片机实验开发系统采用先进的双核架构与管理CPU技术。用户只需更换不同的CPU卡，即可无缝支持Intel 8088/8086十六位微机、MCS-51、MCS-96等多种微处理器和单片机的全部软、硬件实验与开发，具备强大的仿真功能，外部仿真空间达64K。

3. 开放透明，安全可靠：系统总线开放，提供了扁平线、排线及单线相结合的灵活连线方式。所有扩展总线均经过隔离驱动保护，内置高性能开关电源具备多重保护，充分保障了PLC可编程控制器主机及各类CPU核在实验过程中的安全，鼓励学生进行自主设计。

4. 虚实结合，教学形象生动：装置不仅提供信号灯、开关等基础接口，更配套了电梯模型、交通灯、自动售货机、机械手等十余种PLC可编程控制器演示挂箱以及挖土机实物实训模型。学生编写的程序可直接驱动这些生动具体的机构运行，极大地激发了学习兴趣，实现了理论与实践的深度融合。

5. 自动控制实验高精度模拟：自动控制原理综合实验装置部分选用高精度运算放大器，参数设置灵活，排题方便。自带双量程电压表及“复位”功能，能有效减小运算误差，满足线性/非线性系统、系统校正等经典控制理论的实验需求，是学习《自动控制理论》课程的得力工具。

系统构成详解

本装置是一套完整的PLC、单片机与自动控制原理综合教学实验系统，主要由以下部分构成：

（一） 实验台主体框架

• 电源控制箱：提供交直流多路稳压电源（+5V, ±12V, 24V, 0-30V可调等），具备过流、漏电保护，为全系统供电。

• 实验屏与操作桌：铝木结构，坚固美观。实验屏设有导轨，方便各类挂箱安装与组合；操作桌设计人性化，配备储物空间。

（二） PLC可编程控制器实验系统

• PLC主机挂箱：标配三菱FX1N-40MR（24点输入/16点继电器输出）可编程控制器，并配有485通讯模块。所有I/O端口、电源接口均引至面板，方便连接。

• 演示装置实验挂箱：提供包括交通信号灯、四层电梯、自动洗衣机、步进电机控制等在内的17个经典PLC控制对象模型，覆盖顺序控制、过程控制、运动控制等多种应用场景。

（三） 单片机与微机原理实验开发系统

• 核心实验箱：采用“51/88/96三合一”多功能主板，通过更换CPU卡支持多种微处理器。

• 开放接口：系统提供完善的地址、数据、控制总线及常用外设接口（如8255、8253、AD/DA、液晶显示、电机驱动等），全面支持单片机实验开发与微机接口技术实验。

• 高级开发环境：支持汇编语言和C语言的源程序级编程与调试，配备专用仿真软件，具备强大的开发功能。

（四） 自动控制原理实验系统

• 专用实验板：包含运算放大器、电阻电容网络、电位器等，可灵活构造各种典型线性/非线性环节和控制系统。

• 测量单元：集成精密电压表，方便观测系统响应曲线与测量数据。

（五） 软件与附件

• 编程与组态软件：提供三菱PLC编程软件、单片机集成开发环境、PLC组态监控软件及自动控制仿真软件。

• 通讯电缆与连接线：包含PLC编程电缆、单片机通讯线及各种规格实验连接导线。

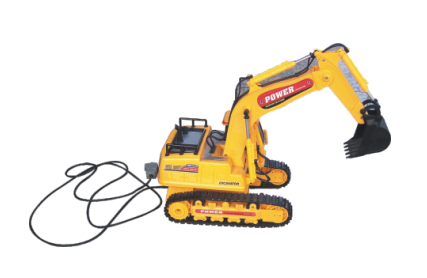

• 挖土机实物实训模型：作为高级综合实训对象，完美体现机电一体化与PLC控制技术的结合。

可完成的主要实验项目

本综合实验装置可开展以下三大类数十项实验，全面支撑相关课程教学：

1. PLC可编程控制器实验项目

• 基础编程实验：基本逻辑指令、定时器/计数器应用、数据处理、移位寄存器等。

• 典型应用控制实验：交通灯控制、电梯控制、自动售货机、邮件分拣、水塔供水、艺术彩灯等。

• 运动控制实验：直流/步进电机控制、加工中心刀具库选择。

• 综合实训：使用挖土机模型进行复杂动作流程的PLC可编程控制器程序设计与调试。

2. 单片机与微机原理实验开发项目

• 程序设计实验：数制/码制转换、运算、排序、查表、中断、定时/计数器、串行通信。

• 接口应用实验：存储器与I/O扩展、并行口8255、定时器8253、中断控制器8259、AD/DA转换。

• 人机交互与驱动实验：键盘扫描与LED/LCD显示、继电器与电机控制、温度传感器采集、实时时钟应用。

• 系统开发：支持从简单测控程序到复杂综合系统的单片机实验开发全过程。

3. 自动控制原理实验项目

• 典型环节（比例、积分、微分等）的模拟与特性测试。

• 二阶/三阶系统阶跃响应与频率特性研究。

• 系统稳定性判定与校正网络设计。

• 非线性环节特性及其对系统影响的分析。

装置技术规格与配置清单（核心部分）
