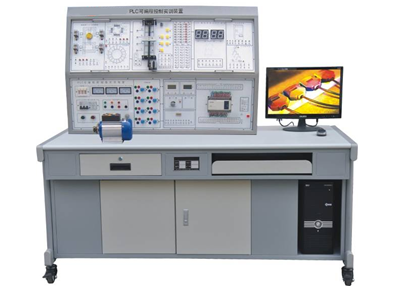

KCBC-03K型PLC可编程控制器综合实训装置

KCBC-03K型PLC可编程控制器综合实训装置

产品概述：一体化集成，全能教学解决方案

本PLC可编程控制器综合实训装置是一款集成了可编程逻辑控制器、主流编程软件、仿真教学系统、多功能实训模块以及真实电气元器件的现代化教学装备。装置核心采用业界领先的西门子S7-1500系列（CPU1513-1PN）与三菱FX3U-48MR双品牌可编程控制器，构建了独一无二的“双核驱动”实训平台。不仅涵盖了基础逻辑指令训练，更支持多达数十个工业应用模拟及实物控制项目。配置丰富，包含模拟量模块、485通讯模块、西门子TP900 Basic触摸屏、三相异步电机以及全套安全直流电源，为教学与实训提供了全方位保障。

本装置是专为高职院校、职业技校、培训中心的电气自动化、机电技术、智能制造等相关专业量身打造的核心实训设备。完美适配《可编程控制器技术》、《电气及PLC控制技术》等核心课程的实践教学需求，同时也可作为技能鉴定站进行PLC实操考核的理想平台。

核心技术性能参数

系统组成与核心功能

一、主体结构与控制单元

1. 实训控制屏：采用稳固的钢制喷塑结构，内置便捷滑槽，所有实训模块可灵活移位、自由组合。

2. 多功能实训桌：钢木结合，配备工具抽屉与显示器搁板，符合人体工学设计。

3. 创新网孔实训板：采用专利设计的快速安装结构，电气元件无需螺丝，实现“一插一拉”的快速固定与更换，极大提升实训效率。

4. 智能控制柜：整合以下核心单元：

• 交流电源控制单元：提供三相380V及单相220V安全隔离电源，配有电压监控、钥匙开关和漏电保护告警系统。

• 定时报警记录仪：兼具时钟、定时报警与电源管理功能，并自动记录操作安全事件。

• 直流电源与测量单元：提供0-10V可调电压、4-20mA标准信号源，配备高精度数显电压/电流表，以及逻辑输出、LED指示、数码管、继电器等丰富外围设备。

二、核心主机与HMI组件（双核配置）

1. 西门子S7-1500高端PLC实训组件：

• 搭载带显示屏的CPU 1513-1PN，性能强大。

• 集成工艺功能，支持运动控制与闭环控制。

• 标配PROFINET IO控制器端口，支持实时通信，是学习工业网络技术的绝佳载体。

2. 三菱FX3U系列PLC实训组件：

• 配置FX3U-48MT主机（24DI/24DO），应用广泛。

• 扩展模拟量输入输出模块（FX3U-3A-ADP）及485通讯模块（FX3U-485BD）。

• 配备专用编程电缆，全面覆盖日系PLC教学需求。

3. 工业级触摸屏组件：

• 采用西门子TP900 Basic 9寸彩色触摸屏，接口丰富。

• 支持通过PROFINET与PLC高速通信，用于学习高级人机界面组态与监控系统设计。

三、模块化实训组件（部分列举）

本PLC综合实训装置提供超过30个模块化实训单元，确保教学的广泛性与深入性。

核心实训项目体系：从基础到集成的全路径覆盖

本装置支持五大模块、超过60个实训项目，构成完整的PLC可编程控制器教学闭环。

（一）电机拖动与电气控制基础实训

涵盖近20个经典电力拖动项目，如三相电机直接启动、正反转控制、Y-△降压启动、顺序与多地控制、能耗制动及典型机床电路（C620、Z3040）故障排查维修，夯实学生电气控制基础。

（二）多品牌变频器应用技术实训（核心特色）

依托配置的四个品牌变频器模块，开展从基础到高级的全方位训练：

1. 面板功能参数设置与操作。

2. 电机多段速控制与工频/变频切换。

3. 基于模拟量/PLC的开环调速。

4. 对比不同品牌变频器的操作逻辑与通信协议。

（三）双核PLC编程与应用实训

利用西门子S7-1500与三菱FX3U双平台，完成兼容性极强的经典应用模拟：

1. 四节传送带、自动成型机、机械手动作模拟。

2. 邮件分拣、水塔水位、液体混合控制。

3. 交通灯、天塔之光、LED数码管显示。

4. 直接控制三相异步电机完成正反转、Y/△起动等实操。

（四）触摸屏、PLC、变频器网络化综合实训

以西门子触摸屏和西门子/三菱PLC为核心，整合变频器，开展现代工业控制系统集成训练：

1. 触摸屏画面组态与参数设置。

2. 通过触摸屏对PLC、变频器进行集中监控与操作。

3. 构建小型综合自动化控制系统。

（五）伺服电机精确定位控制实训（高端拓展）

可选配西门子V90伺服系统，与S7-1500 PLC配合，开展高精度运动控制教学，涵盖伺服参数设置、定位模式编程及多轴协调控制，对接高端智能制造技术。

核心配置清单摘要

本综合实训装置提供远超标准的丰富配置，确保开箱即用，长期无忧。
