一、 产品核心定位：一体化、前瞻性的高端工科教学平台

本装置绝非简单的设备堆砌，而是一款深度融合了 PLC可编程控制器技术、单片机开发应用及变频调速控制 三大现代工业核心技术的综合性、模块化高级实训平台。它将工业现场的主流控制系统——PLC逻辑控制、工业设备的“大脑”——单片机嵌入式开发，以及现代驱动核心——变频调速技术——有机集成于一体，构建了一个高度仿真的工业自动化教学环境。

平台配备齐全的通信编辑器、编程软件、工控组态软件与仿真教学软件，结合丰富的模拟控制实训挂箱与实物执行机构，为学生提供了从基础认知、编程调试到系统集成的全流程实践机会。其强大的综合性与功能完备性，不仅能满足多层次、多学科的课程实训需求，更为学生进行创新设计与毕业设计提供了绝佳的硬件与软件条件。本PLC单片机变频综合实训装置 的设计紧密契合教学大纲，精选最具代表性的工业案例，是培养适应智能制造时代复合型技术人才的理想选择。

二、 核心特色与教学优势

1. 三合一深度集成：首创性将PLC、单片机、变频器三大技术模块深度融合于同一平台，完美支撑《PLC原理与应用》、《单片机原理与接口技术》、《变频调速技术》等多门核心课程，实现“一装置多课程，一平台多技能”的高效教学。

2. 模块化灵活架构：装置采用先进的组件式结构，所有功能单元均以独立挂箱形式呈现。实验模块更换便捷，学校可根据教学进度灵活配置。如需扩展新实验或进行二次开发，仅需增加相应挂箱即可，确保教学设备的技术前瞻性与投资的长效性。

3. 双模式接线设计：独创 “双口接线法” 。学生既可采用自锁紧接插线进行单点逐线连接，深刻理解PLC、单片机I/O结构，锻炼动手与排故能力；亦可使用专用排线进行快速连接，提升综合系统调试效率，完美平衡了教学深度与实训效率。

4. 虚实结合，教学高效：

• 虚拟仿真：配套专业PLC仿真教学软件，可实现程序虚拟接线、运行状态模拟与错误诊断，降低入门门槛，保障实操安全。

• 组态监控：集成MCGS工控组态软件，所有实训项目均可编辑出生动直观的组态棒图，实现实验过程的动态跟踪与数据可视化，极大提升教学互动性与效果。

5. 工业级真实环境：实训对象（如四层电梯模型、步进/直流电机、温度控制模块等）高度模拟工业现场应用，使学生所学技能与未来工作岗位无缝对接，快速适应工业现场要求。

三、 系统构成详解：三大技术模块与核心配置

本 “PLC+单片机+变频”综合实训装置 由以下核心部分构成一个完整的教学生态系统：

（一） PLC可编程控制器模块

• 控制核心：采用业界主流的三菱FX1N系列PLC（40点I/O，可扩展），所有接口开放至面板。

• 实训挂箱：提供包括交通信号灯、四层电梯（实物）、加工中心刀库、艺术彩灯、自动售货机、自动洗衣机、电镀系统等近20个经典实训挂箱，覆盖顺序控制、过程控制、运动控制等多个领域。

• 配套资源：三菱编程软件（GX Developer）、PLC仿真实训软件、工控组态软件及全套通讯电缆。

（二） 单片机开发应用模块

• 核心架构：采用8051内核单片机教学体系，提供从最小系统到综合应用的完整路径。

• 八大实训挂箱（DP-01至DP-08）涵盖：

• 基础接口：I/O扩展（8255/8155）、定时/计数器（8253）、中断、串并转换。

• 数据转换：A/D（0809、MC14433）、D/A（0832）、V/F、F/V转换。

• 人机交互：LED点阵、字符液晶、键盘扫描（8279）、语音控制（ISD1420）。

• 通讯与总线：RS232/485、I²C总线、USB接口、IC卡读写。

• 综合应用：温度控制、直流/步进电机驱动（实物）、数字频率计、微型打印机接口。

• 开发工具：配备SH51仿真器，支持C语言与汇编语言编程调试。

（三） 变频调速技术模块

• 驱动核心：搭载广泛应用的三菱FR-D720变频器，内置RS485通讯接口。

• 实训内容：从基本参数设置、面板/外部端子控制，到多段速、模拟量调速，再到与PLC可编程控制器的联动控制（数字量、通讯方式）及PID恒压供水模拟，形成完整的变频技术教学链条。

（四） 动力与执行机构

• 提供电机导轨、光电编码器、三相/单相异步电动机、直流电机、步进电机等全套实物负载，确保所有控制逻辑均可驱动真实机构运行，验证控制效果。

四、 技术性能与规格

• 电源输入：三相四线制380V，具备漏电、过载、短路多重保护。

• 电源输出：提供三相380V、单相220V、直流+24V、+5V、±12V等多组安全隔离电源。

• 控制器配置：PLC（三菱FX1N-40MR）、全套单片机开发系统、三菱FR-D720变频器。

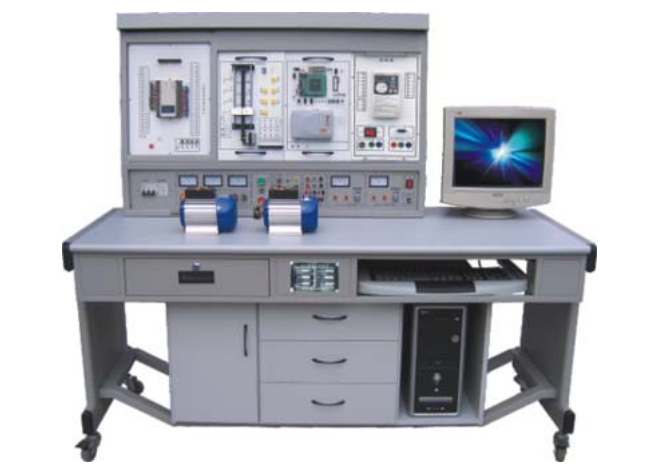

• 装置尺寸：约1600mm（长）×750mm（宽）×1500mm（高）一体化实验台。

五、 部分核心实训项目列表（支撑复合能力培养）

（一） PLC可编程控制器综合实训

涵盖从基础指令（逻辑、定时、计数、移位）到复杂应用（交通灯、电梯控制、艺术彩灯、自动生产线模拟等）超过20个项目，并包含三相电机正反转、Y-△启动等经典电气控制实训。

（二） 单片机开发应用高级实训

提供超过60个由浅入深的实训项目，包括：

• 存储器操作、数据转换、中断与定时应用。

• A/D、D/A、LED/LCD显示、键盘扫描、串口通信。

• 温度传感器控制、直流/步进电机驱动（实物）、IC卡读写、USB通信等综合应用开发。

（三） 变频调速与控制技术实训

涵盖变频器全部核心应用模式：参数操作、面板控制、外部端子控制、多段速、模拟量输入调速、PID控制，以及与PLC的通讯与联动控制。

（四） 跨平台综合创新实训（核心价值）

本装置最大优势在于支持跨技术平台的综合性与设计性实验，例如：

• 基于PLC与变频器的电机多模式调速系统设计。

• 基于单片机数据采集与PLC逻辑处理的温控系统。

• 利用组态软件实现对PLC-单片机-变频器集成系统的上位机监控。

  此类项目极大地锻炼了学生的系统集成能力与工程思维。
