KCPLC-04H型PLC可编程控制器实验装置（立式、挂箱积木式）

KCPLC-04H型PLC可编程控制器实验装置（立式、挂箱积木式）

一、 产品定位：理想的PLC入门与进阶教学平台

本 PLC可编程控制器实验装置 是一款专为高等院校、职业院校自动化、电气、机电类专业核心课程设计的综合性教学工具。它创新性地将 PLC控制技术 与生动的机械模型、真实的运转机构相结合，打破了理论与实践的壁垒。装置不仅提供了形象的数学模型，更配备了如四层电梯、挖土机等具体生动的执行机构，使得实验操作直观便捷，结果验证清晰明了。

随着PLC技术在工业自动化领域的主导地位日益巩固，将其纳入教学体系已成为必然。本实验装置正是响应这一需求而开发的新一代PLC教学产品，其挂箱式模块化设计，极大方便了实验项目的灵活扩展与用户的二次创新开发。自面世以来，凭借其设计合理性、功能全面性及操作简便性，赢得了广泛的教育界专家与一线教师的高度认可。该装置能有效帮助学生深入理解可编程控制器的核心控制原理，熟练掌握其操作方法，并显著加快PLC编程技能的学习进程，是开展 PLC可编程控制器实物实验的理想模型与教学工具。

二、 系统一体化构成

本装置构建了一个完整的PLC教学环境，包含以下核心组件：

1. PLC可编程控制器实验台：集成演示屏与多功能控制箱。

2. PLC可编程控制器实验演示挂箱：系列化实训模块，承载各类控制项目。

3. PLC可编程控制器操作桌：坚固耐用的铝木结构，符合人机工程学。

4. 编程与教学软件套件：包含三菱官方编程软件及仿真教学软件。

5. PLC主机及通讯套件：标配三菱FX1N主机、485通讯模块及编程电缆。

6. 电脑（用户自备）：用于程序开发与调试。

三、 控制箱技术指标：安全可靠的多路电源系统

控制箱为整个 PLC实验装置 提供精准、安全的能源保障，具备二级电气保护（保险丝与漏电保护开关）。

• 输入电源：220V ±5%，50Hz。

• 多组直流输出：

• A组：+5V/3A稳压输出，带过流保护。

• B组：+24V/2A稳压输出，专供PLC主机及外围接口，带过流保护。

• C组：±12V/2A低压直流输出。

• D组：0-30V/2A可调直流稳压电源，具备限流保护功能。

• E组：0-20mA精密恒流源。

• F组：220V市电输出接口，便于外接设备。

四、 PLC主机挂箱：功能开放的核心控制单元

1. 主机配置：

• 核心型号：三菱FX1N-40MR（24点输入/16点继电器输出，可根据需求选配其他品牌）。

• 通讯能力：配备FX1N-485BD通讯模块，支持网络化实训。

• 供电：内置24V/2A直流电源，带电压指示。

2. 面板功能与特色：

• 高度集成：面板集中了电源输入、PLC主机、编程接口、输入模拟开关（按钮/拨码）、输出状态指示（LED、数码管、蜂鸣器）及全部I/O端口。

• 开放接口：所有PLC输入/输出点均开放至面板，可灵活连接行程开关、传感器、指示灯、继电器、直流/步进电机等，也可直接驱动演示挂箱中的模型，实现从基础验证到复杂系统控制的无缝衔接。

• 双口接线法：独创设计支持两种接线模式。学生可使用自锁紧接插线进行逐点连接，深刻理解PLC硬件结构；也可使用专用排线快速完成系统连接，极大提高综合实验效率，完美兼顾教学深度与实训速度。

五、 实验演示挂箱：十七大经典实训模块

演示挂箱是 PLC可编程控制器实验装置 的精华所在，采用优质铝合金箱体，模块可自由移动组合，包含十七个经典工业应用模拟项目：

• 基础与逻辑控制：交通信号灯、搅拌器、LED数码管显示、艺术彩灯、基础指令实验。

• 运动与流程控制：四层电梯（实物）、加工中心刀库（实物）、步进电机（实物）、直流电机（实物）。

• 过程与系统模拟：自动送料装车、自动售货机、自动成型、水塔供水、邮件分拣、自动洗衣、电镀系统、模拟电视塔。

六、 核心实训项目列表

本装置支持超过22个实训项目，形成从基础到综合的完整教学链条：

1. PLC指令系统实训：与或非逻辑、定时器/计数器、跳转分支、移位寄存器、数据操作等。

2. 典型应用项目实训：交通灯控制、电梯调度、售货机逻辑、洗衣机流程、邮件分拣算法等。

3. 运动控制实训：步进电机精确定位、直流电机启停调速。

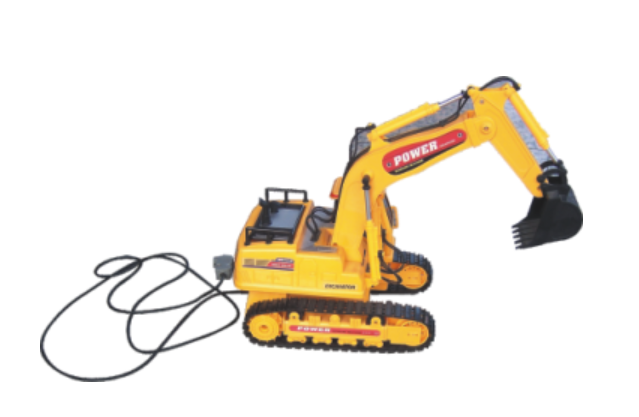

4. 特色综合实训：挖土机控制编程训练。此模型将PLC技术、机械传动与微机控制原理生动结合，操作直观，是进行PLC可编程控制器实物实验和复杂顺序控制编程训练的绝佳载体，能极大激发学生兴趣与工程想象力。

七、 装置标准配置清单
