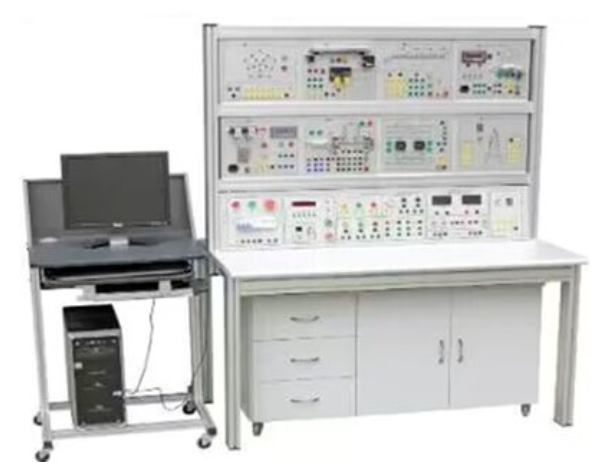

KCPLC-02F型可编程控制器实训装置

KCPLC-02F型可编程控制器实训装置

一、 产品核心概述：模块化、高集成的PLC教学平台

本款可编程控制器实训装置是一款集教学演示、编程实操、项目验证于一体的综合性实验设备，专为院校的电气自动化、机电一体化等专业PLC课程量身打造。该装置完美实现了“一机多用、资源共享、便于管理”的设计理念，其核心PLC可编程控制器部分能够模拟多种工业现场的典型控制对象，生动、直观地演绎从信号输入、程序执行到机构动作的完整控制流程。

学员可以通过装置上形象生动的执行机构，实时验证自身编写程序的逻辑正确性与控制效果，从而深刻掌握PLC的实际应用技能，极大提升学习兴趣与实践能力。产品采用先进的挂箱式模块化设计，不仅便于基础实验项目的开展，更支持课程的进阶扩展与用户的二次开发创新。这套PLC实训装置自推出以来，以其卓越的合理性、强大的功能性与便捷的操作性，赢得了广大师生与专家的高度赞誉，对帮助学生快速理解PLC控制原理、精通编程操作方法具有不可替代的推动作用。

二、 系统一体化构成

本可编程控制器实训装置由以下部分构成一个完整的教学环境：

1. PLC可编程控制器实验台：包含演示屏与集成化控制箱。

2. PLC可编程控制器实验演示挂箱：多个功能单元，提供丰富的仿真实训对象。

3. PLC可编程控制器操作桌：铝木结构，尺寸1680mm×750mm×1600mm，坚固美观，配备储物空间。

4. 编程与仿真软件套件：包含正版三菱编程软件及PLC仿真教学软件。

5. PLC主机及通讯电缆：标配三菱FX3U主机与编程电缆。

6. 电脑（用户自备或代购）：用于程序编写与调试。

三、 控制箱技术指标：安全、精准、多功能电源输出

控制箱为整个PLC实训平台提供可靠动力，具备二级安全保护（保险丝与漏电开关），并设有高精度表计监测。

• 输入：220V±5%，50Hz。

• 多组输出：

• A组：+5V/3A直流稳压，过流保护。

• B组：+24V/2A直流稳压，过流保护，专供PLC及外围接口。

• C组：±12V/2A低压直流。

• D组：0-30V/2A可调直流稳压，限流保护。

• E组：0-20mA恒流源。

• F组：220V市电插座，便于扩展。

四、 PLC主机核心配置：性能稳定的三菱FX3U平台

本装置核心采用业界主流且性能稳定的三菱FX3U系列可编程控制器。

• 型号：FX3U-48MR（48点，24输入/24继电器输出）。

• 扩展：配备FX3U-485BD通讯模块，支持网络实训。

• 电源：内置24V直流电源输出，带电压指示。

• 编程：支持GX Works2等标准软件进行梯形图、指令表编程。

五、 装置主要功能与设计特色

1. 高度集成面板：面板集成输入模拟区（按钮、开关）、输出状态指示区（LED、数码管、蜂鸣器）、电源区及所有PLC I/O端口，接线清晰，操作直观。

2. 开放端口设计：PLC所有输入/输出点均开放至面板，可直接连接开关、传感器、指示灯、继电器、电机等，也可无缝对接演示挂箱，实现从基础实验到复杂工业系统模拟的平滑过渡。

3. 灵活主机选配：标准配置为三菱FX3U PLC实训装置，也可根据用户需求定制其他品牌型号主机，通用性强。

4. 自备驱动电源：装置提供24V/2A驱动电源，可直接驱动电磁阀、继电器等负载，方便实训。

5. 优质实验桌：采用铝木结构，铝合金框架氧化处理，桌面为防火防水高密度板，兼顾耐用性、安全性与现代美学。

六、 实验演示挂箱详解：十七大经典实训模块

演示挂箱是本可编程控制器实训装置的精华所在，通过LED、电机、数码管等生动模拟工业现场。挂箱采用优质铝合金箱体，模块可任意移动组合。七大挂箱涵盖十七个经典实训项目：

• 功能单元一：交通信号灯自动控制、机械手控制、多种液体混合控制、自动送料装车。

• 功能单元二：天塔之光、艺术彩灯、LED数码管显示、步进电机控制。

• 功能单元三：自动售货机、自控轧钢机、水塔水位、自动成型控制。

• 功能单元四：洗衣机控制、电镀生产线、邮件分拣机控制。

• 功能单元五：电机控制及基础指令实验。

• 功能单元六：四层电梯PLC控制模型（综合性强）。

七、 丰富实训项目清单

本装置支持从基础到高级的全面PLC教学：

• PLC基础编程实验：与或非逻辑、定时计数器、跳转分支、移位寄存器、数据处理等。

• 经典控制项目实训：交通灯、搅拌器、数码管显示、四层电梯、电镀、艺术彩灯等。

• 机电控制应用：电机自动控制、步进电机精密控制。

• 变频器技术集成：变频器参数设置、面板/端子/模拟量/通讯控制（与三菱FR-E740变频器配套）。

• 综合模拟系统：自动送料、售货机、供水系统、邮件分拣、洗衣机控制等。
