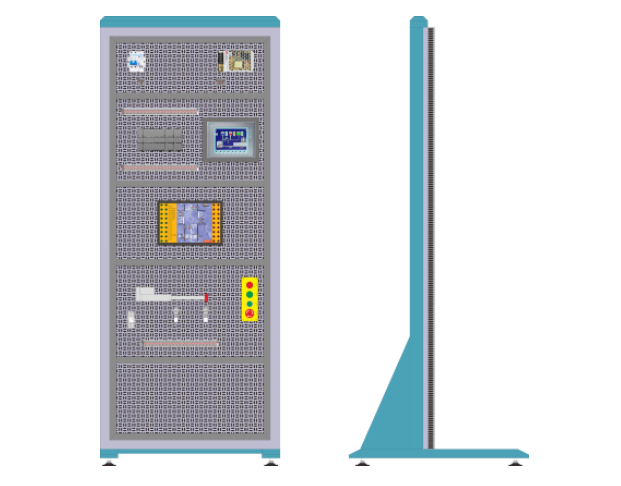

KCPLC-02K型PLC综合实训系统（西门子1200）

KCPLC-02K型PLC综合实训系统（西门子1200）

一、 产品深度概述：赋能现代工业自动化教学

KCPLC-02F型 PLC综合实训系统 是一款专为高等院校、职业院校自动化及相关专业精心设计的高性能教学设备。该系统秉承“一机多用、资源共享、便于管理与二次开发”的核心理念，紧密围绕工业现场主流技术，构建了一个从基础认知到综合创新的完整实训环境。

本 PLC综合实训系统 的核心控制单元采用业界广泛应用的西门子S7-1200系列可编程控制器（CPU 1214C），确保了技术先进性与工业一致性。系统通过高度仿真的控制对象与执行机构，生动演绎PLC从信号输入、程序逻辑处理到驱动输出的完整控制流程。学生能够亲手连接电路、编写并调试程序，直观验证控制逻辑的正确性，从而深刻掌握 PLC技术的实际应用 ，有效激发学习主动性与创新思维。其独特的挂箱式、模块化结构，为实验项目的灵活扩展和用户的个性化开发提供了极大便利。该 模块化PLC实训系统 自面世以来，以其设计合理、功能全面、操作安全便捷的特点，赢得了广大师生与行业专家的一致好评，是加速理解PLC原理、精通编程方法、培养工程实践能力的强力工具。

二、 系统核心构成：模块化单元详解

本套 PLC综合实训系统 由以下功能清晰、配置齐全的模块化单元组成，全面覆盖自动化教学所需技能点：

1. 核心逻辑控制单元（西门子S7-1200平台）

以西门子S7-1200 CPU 1214C为核心，集成数字量/模拟量I/O，并扩展模拟量输出模块及数字量I/O继电器模块。配备专用工业电源，所有接口均采用插接与压接双重方式，兼顾教学便利与工程实践标准。

2. 数据可视化与人机交互单元

配置西门子KTP700 BASIC PN触摸屏及工业以太网交换机，实现PLC综合实训系统中数据的实时监控与交互，学习现代化人机界面（HMI）的组态与应用。

3. 创意搭建与过程控制单元

提供包含固态继电器、PT100温度传感器、加热器、冷却风扇、指示与操控元件的套件。学员可在透明实验舱内自由搭建小型温控系统，完成从硬件配置、传感器接线到PLC模拟量PID控制编程的全流程实践。

4. 综合逻辑编程模拟对象单元

集成三层电梯、自动售货机、机械手、邮件分拣等数十种经典工业模型。采用3D立体面板与双色LED指示，提供大量开关量逻辑控制实训项目，是掌握 PLC基本及高级指令系统 的绝佳平台。

5. 运动控制与驱动技术单元

• 运动控制：包含伺服电机、步进电机及其驱动系统，配合丝杠滑台与传感器，可完成精密定位、多段速控制等复杂运动控制实训。

• 变频控制：采用西门子G120C变频器驱动三相异步电机，学习变频调速的多种控制模式（面板、端子、模拟量、通讯）。

6. 气动机械臂应用单元（突出综合性）

本系统一大亮点是配置了完整的气动机械臂模块，由SMC双杆气缸、旋转气缸、气动手指及多位磁性开关构成，可模拟工件搬运、装配等连续动作。此单元完美体现了 PLC综合实训系统 在“机电气一体化”项目中的核心作用，学生可通过PLC编程实现对机械臂复杂顺序动作的精确控制，并可与其他单元（如传送带、加工站）灵活组合，构建微型生产线模型。

7. 智能电源管理与物联网平台

集成先进的智能电源管理系统，具备多重电气保护与无线远程监控功能。通过PC云端、手机APP或本地触摸屏，可实现实验室的用电安全管理、设备状态监控、能效分析与预约控制，将工业物联网（IIoT）理念融入 PLC实训教学 之中。

三、 全面的实训项目体系

该 PLC综合实训系统 支持超过50个实训项目，构建了从入门到精通的阶梯式训练体系，包括但不限于：

• PLC编程基础强化：位逻辑、定时器、计数器、数据运算、移位比较等所有核心指令练习。

• 典型工业应用模拟：涵盖交通灯、电梯、流水线、抢答器、自动仓库等经典控制项目实训。

• 过程与运动控制进阶：温度PID闭环恒温控制、伺服/步进电机精确定位、变频器多模式调速。

• 工业网络与通信集成：PLC与触摸屏、变频器、伺服驱动器之间的PROFINET、MODBUS通信实训。

• 机电一体化综合实践：基于气动机械臂的复杂顺序控制与多站协同作业项目。
