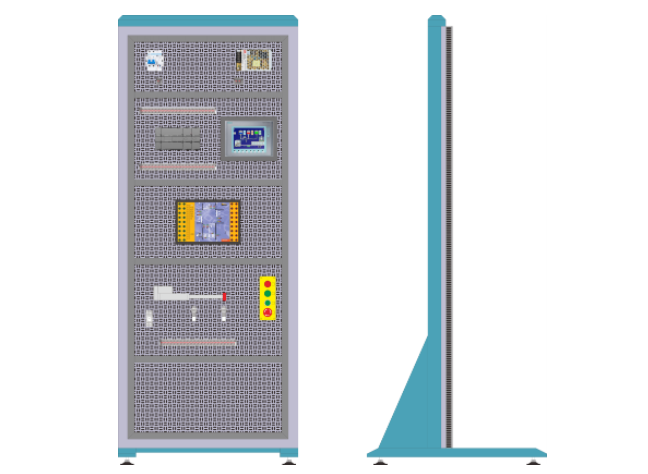

KCPLC-02G型自动化综合实验系统

自动化综合实验系统（主机采用西门子S7-1200）

一、 产品核心概述：一体化、模块化的高端教学平台

KCPLC-02G型 自动化综合实验系统，是一款以业界领先的西门子S7-1200系列PLC为核心控制器，精心打造的高端教学实训平台。本系统并非简单的设备堆砌，而是真正实现了“一机多用、资源共享、便于管理”的设计理念，深度融合了逻辑控制、运动控制、过程控制、人机交互与工业网络技术。

该系统主机采用西门子S7-1200可编程控制器，其稳定可靠的性能为整个实验平台奠定了坚实的基础。平台通过模拟实际工业中经典的控制对象与流程，如机械手、变频调速、温度PID、伺服定位等，生动形象地展示了自动化综合实验系统从信号采集、程序逻辑处理到执行机构动作的完整执行过程。学生可以在此平台上直观验证所编程序的正确性，极大地加深对西门子S7-1200 PLC编程与应用的理解，有效激发学习兴趣。其独特的挂箱式模块化设计，不仅便于实验项目的灵活扩展，也为用户的二次开发与创新留下了充足空间。自推出以来，该基于S7-1200的自动化实验平台已获得众多高校教师及行业专家的高度认可，其合理的设计、强大的功能与便捷的操作，对学生快速掌握现代自动化技术原理与实操技能具有不可估量的助力。

二、 系统详细配置与模块化功能单元

本套西门子S7-1200自动化综合实验系统由以下核心单元构成，全面覆盖自动化教学所需：

1. 核心逻辑控制单元（西门子S7-1200套件）

• 主控制器：西门子S7-1200 CPU 1215C，集成14路DI/10路DO，2路AI，支持以太网通信。

• 扩展模块：CM1241 RS485通信模块，用于连接变频器、仪表等；额外的8路DI/8路DO继电器模块。

• 供电与连接：专用24V DC电源模块，所有I/O接口均配备插接端子与接线端子双重接入方式，安全便捷。

2. 数据可视化与人机交互单元

• HMI设备：西门子KTP700 BASIC PN触摸屏，7寸彩色显示屏，支持按键与触控，集成PROFINET接口。

• 网络设备：工业以太网交换机，确保自动化综合实验系统内稳定高速的数据交换。

3. 创新对象搭建与过程控制单元

提供包含固态继电器、PT100温度传感器、直流风扇、加热器、急停按钮、指示灯等在内的丰富元器件套件。学生可在一个透明密闭空间内，自由搭建如温度恒控制等小型控制系统，完成从硬件连接到软件编程的全流程实践，是理解西门子S7-1200模拟量处理和闭环控制的理想平台。

4. 综合逻辑编程模拟对象

配备集成多种经典工业模拟模型的实训挂箱，如三层电梯、自动售货机、机械手、自动门、天塔之光、邮件分拣等。面板采用3D立体设计，指示灯与开关设计精良，可直接与主机采用西门子S7-1200的PLC连接，进行纯逻辑编程训练，非常适合PLC指令学习和基础项目实训。

5. 运动控制与变频调速单元

• 运动控制：包含伺服电机、驱动器、丝杠滑台、传感器等，支持脉冲、模拟量及通讯控制模式，可完成精准定位项目实训。

• 变频控制：配置西门子G120C变频器及三相异步电机，学习变频器参数设置、多种启停与调速控制，是掌握现代驱动技术的必备模块。

6. 气动技术应用单元

包含SMC电磁阀、气缸、气泵及传感器，用于学习气动回路原理与PLC顺序控制，体现机电一体化概念。

7. 智能电源管理与云平台

本自动化综合实验系统集成了先进的智能电源管理系统，具备多重电气保护与远程监控功能。可通过PC软件、手机APP或云平台对实验室所有设备进行用电管理、状态监控、故障诊断与安全控制，体现了工业4.0的智能化管理理念。

三、 丰富的实训项目体系（基于西门子S7-1200平台）

该自动化综合实验系统（主机采用西门子S7-1200） 可支持超过50个实训项目，形成从基础到综合的完整教学链条：

• PLC编程基础：位逻辑、定时器、计数器、数据传送、比较、运算等所有常用指令练习。

• 典型逻辑控制：红绿灯、抢答器、流水灯、电梯模型、自动售货机等数十个模拟项目实训。

• 高级过程控制：温度传感器信号采集、A/D转换、PID恒温控制算法实现。

• 运动与驱动控制：伺服电机位置/速度控制、变频器多模式调速、变频器通信控制。

• 综合网络通信：西门子S7-1200 PLC与触摸屏（HMI）、变频器、伺服驱动器之间的PROFINET、USS、MODBUS通信集成。

• 机电气一体化：PLC对气动装置的顺序控制与联动。
