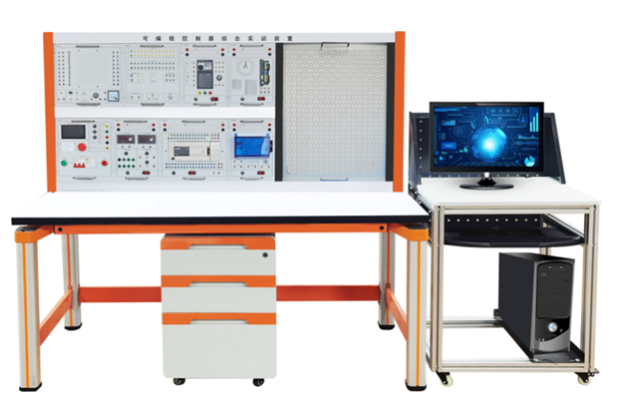

运动控制实训装置
一、核心性能技术指标
本运动控制实训装置严格遵循工业标准设计，为核心技能培训提供稳定可靠的硬件环境。
输入电源：三相四线/五线制 AC 380V ±10%，50Hz。
工作环境：温度-10℃～+40℃，相对湿度＜85%(25℃)，海拔＜4000m。
装置容量：＜0.5kVA，节能高效。
外形尺寸：1500mm×700mm×1680mm，结构紧凑，适合实验室布局。
安全保护：配备漏电压、漏电流双重保护，符合国家安全标准，确保实训全程安全。
二、装置结构与模块化设计
1. 整体框架
装置主体采用高强度工业铝合金型材实验台，经阳极氧化处理，防锈耐用。结构包含实验台、电源控制屏、钢制储物柜及模块化实训挂箱，组合灵活，移动方便。
2. 模块化设计亮点
可拆分功能模块：核心采用独立模块设计，支持自由组合与功能扩展，便于定制化教学与后期升级。维护时仅需更换单一模块，降低成本。
安全工艺：模块面板采用高绝缘环氧树脂板或铝板，杜绝触电风险。表面经烤漆及四色以上丝印处理，标识清晰耐久。
人性化安装：模块配备隐藏式导轨与铝合金拉手，安装拆卸简便，提升实训效率。
三、主要核心配置详表
序号 | 组件名称 | 数量 | 关键参数与功能描述 |
|---|---|---|---|
1 | 西门子PLC主机实训组件 | 2套 | S7-1200 (1214C)：集成PROFINET端口，支持高速运动控制。 |
2 | 工业触摸屏组件 | 1套 | 西门子KTP700 Basic 7寸屏：用于运动控制过程的组态监控与参数设置，实现人机交互运动控制。 |
3 | 驱动与执行单元 | 1套 | 西门子G120C变频器(0.55KW)：实现电机多段速、闭环矢量控制。 |
4 | 三维运动控制实训模型 | 1套 | 装置核心：集成X/Y/Z三轴线性模组、工业视觉相机、多种传感器，真实模拟多轴精密定位、视觉识别引导与自动化装配流程。 |
5 | 工业网络通信组件 | 1套 | 工业以太网交换机：构建PROFINET运动控制网络，支持PLC、触摸屏、变频器等多设备组网集成。 |
6 | 电气控制基础组件 | 多套 | 含电工实训板、模拟数字电路实验箱及温度控制模型，形成从电路基础到运动控制系统集成的完整教学链。 |
四、核心实训项目体系
本运动控制综合实训平台支持从入门到高级的全方位技能培养。
(一) PLC与基础运动控制实训
PLC基本指令与编程仿真操作。
典型项目实训：交通灯控制、天塔之光、机械手模拟、电梯控制等。
电动机控制实训：正反转、星三角启动、延时运行等PLC电机运动控制。
(二) 高级运动控制与机器视觉专项实训
围绕三维运动控制实训模型展开，培养高端工业技能：
单轴与多轴定位控制：学习伺服系统参数整定、点位控制与轨迹插补。
传感检测技术应用：集成接近开关、光电传感器进行位置反馈与过程检测。
工业机器视觉集成：
视觉系统标定与图像处理。
基于视觉的工件尺寸测量与瑕疵检测。
视觉引导精密定位与抓取控制。
机电系统集成调试：涵盖机械装配、电气接线与系统联合调试。
(三) 工业网络与综合系统集成实训
变频调速高级应用：参数设置、多段速控制、PLC模拟量调速及PID闭环控制。
工业通信网络实训：
PLC与变频器RS485通讯。
PROFINET工业以太网与PROFIBUS-DP总线通讯配置。
PLC、触摸屏、变频器、视觉系统全网集成与协同控制。
HMI组态开发：基于触摸屏的运动控制监控界面设计与数据管理。
(四) 电工电子基础拓展实训
提供模拟电路（如放大电路、滤波器）与数字电路（如逻辑门、计数器、AD/DA转换）实验，巩固电气基础。
五、装置特色与教学价值总结
技术前沿，贴合实战：集成西门子主流工业控制器、精密运动平台及机器视觉，技术体系与智能制造产业同步。
模块化项目教学：支持分层教学与自主创新，满足日常教学、课程设计及技能竞赛需求。
培养综合工程能力：注重从机械安装、电气设计、编程调试到网络集成的全流程实践，提升解决复杂工程问题的能力。
安全可靠，易于维护：全封闭安全连接、强弱电隔离及模块化设计，保障实训安全，降低长期运营成本。
