电工综合实训考核装置

电工综合实训考核装置

一、设备功能与模块化结构概述

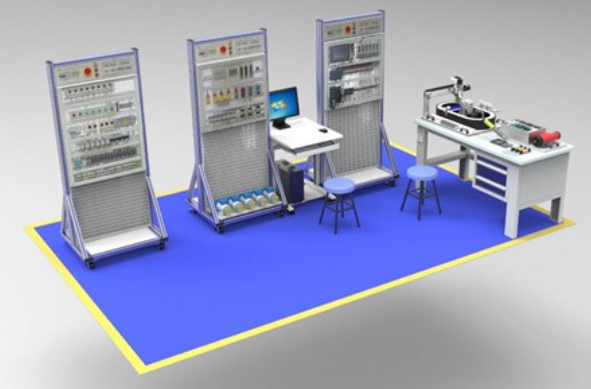

本电工综合实训考核装置是一款集教学、实训、技能鉴定与考核于一体的高端平台。设备采用模块化设计，主要由PLC电气控制应用平台、电力拖动安装平台、立式塑胶机控制电路故障诊断实训平台、环形传送分拣任务模型、直流调速模块及配套的电脑桌、装配桌、仪表工具等组成，全面覆盖现代电工技术的核心技能领域。

1. PLC电气控制应用平台

平台集成安装智能物联网模块、西门子PLC（S7-1200）、昆仑通态触摸屏、汇川变频器与伺服系统、步进驱动器及指示灯按钮模块等工业级器件。该平台将电气接线、PLC编程与系统调试深度融合，是进行自动化控制综合实训与电工技能考核的核心载体。

2. 电力拖动安装平台

平台采用开放式万能网孔板设计，配套完整的电力拖动实训套件箱。学员可根据项目要求，自由选取并组合接触器、继电器、断路器等元件，完成从线路安装、接线、调试到工艺整理的全流程实训，是训练电工安装与布线技能的关键平台。

3. 立式塑胶机控制电路故障诊断实训平台

此平台模拟真实的工业塑料加工生产线控制电路，包含装料、加热、冷却、卸料完整工艺流程。专用于培养学员的电气故障诊断与排除能力，是维修电工考核的重要环节。

4. 核心配套模型与模块

• 环形传送分拣任务模型：集成环形输送带、气动机械手、多种传感器（光纤、光电、金属、RFID）及伺服/步进电机，模拟智能生产线，用于自动化系统集成实训。

• 直流调速模块：采用测速发电机闭环调速系统，包含主电路与控制板，用于直流电机调速原理学习与电路故障排查实训。

• 智能物联网模块：实现设备数据采集、云平台上传及远程控制，融入工业物联网概念，提升实训的先进性。

二、设备核心参数概览

• 工作电源：三相五线制 AC380V±10%，50Hz

• 额定功率：≤1.5kW

• 安全保护：漏电、过流、短路、接地多重保护

• 核心控制器：西门子 S7-1200 CPU 1214C DC/DC/DC

• 驱动系统：汇川伺服IS620P (0.1kW)、汇川MD200变频器、步进驱动器YKD2305M

• 人机界面：昆仑通态TPC7062Ti 7英寸触摸屏

• 单站尺寸：800mm(宽)×700mm(深)×1830mm(高)

三、核心配置与功能详解

1. 主体平台与电源模块

• 结构：采用工业铝型材与Q235钢板结合，坚固耐用。底部配备带刹车万向轮，移动固定两便。

• 电源模块：提供AC380V、AC220V、DC24V多路安全输出，内置智慧用电管理系统，具备远程监控与故障锁定功能。

2. PLC电气控制挂板

• 集成器件：西门子PLC及扩展模块、触摸屏、变频器、伺服驱动器、步进驱动器及操作面板。

• 开放端口：所有控制器I/O点、通讯接口均引至安全接线端子，方便学员进行电气接线实训与程序调试。

3. 电力拖动实训套件

• 配置清单：包含剩余电流断路器、交流接触器、热继电器、时间继电器、按钮指示灯等40余种常用低压电器。

• 实训方式：学员使用套件在网孔挂板上自由设计并安装电路，完成电力拖动控制线路的实物接线与调试。

4. 智能化与仿真模块

• 智能物联网模块：支持4G/以太网上传数据至云平台，可实现远程监控与控制，拓展了电工实训装置的数字化内涵。

• 数字孪生仿真系统：提供颗粒上料、拧盖、检测分拣、立体仓库等虚拟工作站模型，可实现“虚实结合”的编程与调试，降低耗材成本，提升教学效率。

四、可完成的典型实训项目体系

本电工综合实训考核平台支持层次化、项目化的技能训练，主要涵盖以下三大方向：

（一）PLC与工业自动化控制实训

1. 触摸屏组态技术：工程创建、画面设计、数据交互、报警处理等。

2. 运动控制技术：步进/伺服电机的参数设置、PLC脉冲定位控制。

3. 变频调速技术：变频器多段速、模拟量调速及与PLC的通讯控制。

4. 系统集成综合实训：基于环形分拣模型的PLC、触摸屏、变频器、伺服系统联动编程与调试。

（二）电力拖动与电气安装实训

1. 基础控制电路：电机点动、自锁、正反转、顺序启动控制线路安装。

2. 降压启动控制：星三角（Y-△）降压启动控制线路安装与调试。

3. 机床电路模拟：CA6140车床等典型机床电气控制线路的安装与故障模拟。

4. 工艺规范训练：线槽布线、端子压接、电路调试等电工工艺技能。

（三）故障诊断与维修测量实训

1. 工业控制系统故障排查：在立式塑胶机模型上设置并排除预设故障。

2. 直流调速系统检修：对直流调速模块的给定、反馈、触发等电路进行测量与故障分析。

3. 综合故障诊断：培养学员识图、测量、分析、排除复杂电气故障的综合职业能力。

五、设备核心优势与教学价值

1. 模块化综合性强：一台设备集成PLC控制、电力拖动、故障诊断、物联网应用等多重功能，堪称“移动的电工综合实训室”。

2. 贴合行业标准：所用器件、控制工艺及故障类型均源于工业实际，确保实训内容与岗位需求无缝对接。

3. “理虚实”一体化：结合实物接线、虚拟仿真与云端监控，构建了多层次、现代化的技能训练环境。

4. 适用于多元场景：既可用于职业院校日常教学、课程设计，也可用于技能鉴定、师资培训及各级电工职业技能大赛。
