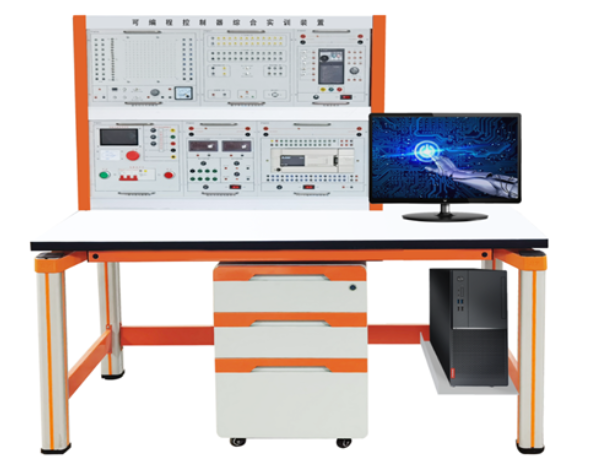

可编程控制器综合实训装置
一、产品定位与概述
可编程控制器综合实训装置是严格遵循《中华人民共和国教育行业标准——电工电子类实训基地仪器设备配备标准》，并积极响应教育部“振兴21世纪职业教育课程改革和教材建设规划”要求而自主研发的先进教学设备。本装置是专为培养现代工业自动化领域高技能人才设计的PLC综合实训台，全面适配职业教育阶段的实践教学需求。
该可编程控制器实训平台主要适用于高等职业院校、中等职业技术学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用及电子电器应用与维修等核心专业。同时，也为非机电类专业开设《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》、《变频调速技术》及《现场总线控制技术》等课程提供了完美的实操解决方案。此外，本装置同样符合技工学校、职业资格鉴定站/所对各工种进行PLC实操技能鉴定与考核的硬件要求。
二、核心设计特点
模块化安全设计：所有电气控制线路元器件均集成于独立模块之上，通过高可靠性安全插座引出接线端子。实训连接全程采用专用插拔式安全导线，操作简便且连接牢固。装置严格遵循高低压电气隔离原则，采用物理结构互异的安全插座，从根本上杜绝误插风险，极大保障了实训人员的安全，并有效降低了元器件的损坏率。该设计也便于功能扩展与新实训项目的开发。
高效节能与空间优化：整套PLC综合实验装置仅需接入标准三相四线制交流电源即可投入运行，占地面积小，显著节约实训场地资源，减少基础建设投资，具有显著的经济效益和空间利用率。
三、详细技术参数
输入电源：AC 380V ±10%， 50Hz
设备容量：< 1000VA
工作环境：温度-10℃～+40℃；相对湿度＜85%（25℃）；海拔＜4000m
整体尺寸：
实训主台：140cm (长) × 70cm (宽) × 158cm (高)
配套电脑桌：63cm (长) × 50cm (宽) × 110cm (高)
安全保护体系：集成接地保护、漏电保护、过载及过流保护，并内置先进的智慧用电安全控制系统，提供全方位的用电安全保障。
四、设备组成与配置要求
本可编程控制器综合实训装置采用模块化结构设计，主要由实训挂件模块、主体实训桌及多功能储物柜三大部分构成。
1. 主体实训桌
结构：以四根高强度工业铝型材立柱为主要支撑，立柱底部配备可调节脚，便于在不同地面条件下调平。主体通过左右对称的C字形铝压铸件联接，结构稳固。
台面：桌面采用25mm厚麻灰色高密度层压板，边缘特殊封边处理，绝缘性能优良。桌面下方设有坚固支撑框架（截面40×20mm），承重能力不低于300kg。
移动性：底部安装至少4个高性能导向轮，方便实训装置在实验室内灵活移动与定位。
2. 多功能储物柜
工艺：采用一体化圆弧卷边冷冲压钣金成型工艺，封闭式结构，表面经静电喷涂处理，美观耐用。
细节：柜体四边采用R=30mm圆弧安全设计，配备承重≥30kg的卡扣式三节导轨抽屉，联体锁设计确保物品存放安全。底部装有4个带刹车功能的万向轮。
3. 模块及核心器材配置清单
序号 | 部件名称 | 功能及技术参数说明 | 数量 |
|---|---|---|---|
1 | 三相交流电源 | 提供380V/220V安全输出，集成过流、短路自动保护。配备三相漏电保护总开关及智慧用电安全控制系统，支持远程监控、故障锁定、刷卡授权管理。 | 1套 |
2 | 低压交直流电源 | 提供多组低压交流（3-36V）、直流24V/5A、5V/3A输出，以及0-10V可调电压源、0-20mA可调电流源，带数显和编码器调节。 | 1套 |
3 | PLC主机 | 三菱FX3U-48MT（24入/24出晶体管型），配套FX0N-3A模拟量扩展模块及24V/5A直流电源接口。 | 1套 |
4 | 触摸屏 | TPC7032，7英寸TFT真彩触摸屏（分辨率800×480），基于Cortex-A8处理器，配备RS232、RS485、USB、LAN等多种通讯接口。 | 1套 |
5 | 变频器 | 三菱FR-D720S-0.4K，功率0.4KW，具备完备的过压、欠压、过温、短路等保护功能，所有控制接口引至专用端子排。 | 1套 |
6 | 安全实训导线 | 配备4mm/3mm双圈安全插座专用连接线，强电与弱电导线采用不同规格和颜色的护套手枪插头，物理防混插。含编程及通讯电缆。 | 1批 |
7 | 学生凳 | 方管金属框架，刨花板凳面，经酸洗、磷化、静电喷塑处理，坚固耐用。 | 2张 |
8 | 实训指导书 | 详细阐述实验原理、步骤与考核要求。 | 1本 |
五、可完成的典型实训项目
本装置支持从基础到高级的全面技能训练，以下是核心实训项目分类：
（一）PLC可编程控制器基础与经典控制实训
PLC基本指令实训（与、或、非、定时、计数、移位、微分等）
顺序控制与流程设计实训（跳转、分支）
典型模型控制实训（三层电梯、自动售货机、机械手、天塔之光、全自动洗衣机、邮件分拣、多种液体混合、小车运动等）
工业显示控制实训（八段码显示）
（二）高级电气控制与触摸屏组态实训
触摸屏组态技术实训：涵盖指示灯、开关、数据输入/显示、棒图、报警、表针控件等对象的应用与静态动态画面设计。
PLC与触摸屏综合控制：如基于触摸屏的电机Y/△启动控制、启停正反转控制等。
变频调速技术综合实训：
变频器功能参数设置与操作
多段速控制、无级调速
基于外部模拟量（电压/电流）的闭环控制
变频器与PLC的通讯控制
（三）传统机床PLC控制技术改造实训
本装置特别强化了对经典机床设备进行现代化PLC改造的技能训练，涵盖：
CA6140普通车床
X62W万能铣床
T68卧式镗床
M7120平面磨床
Z3050摇臂钻床
M1432A万能外圆磨床
电动葫芦等设备的PLC控制改造项目。
