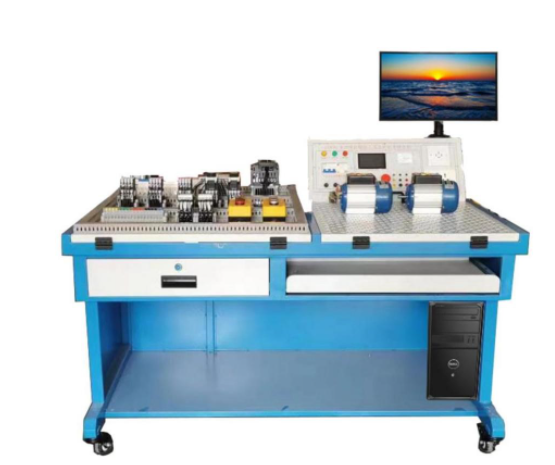

PLC控制机电技术技能实训考核装置
一、设备概述
PLC控制机电技术技能实训考核装置是一款专为高等院校、职业院校及培训机构设计的机电一体化技能实训平台。该装置采用优质钢板制作的考核平台、模块化网孔板及集成电源系统组成，全面支持PLC控制技术与机电设备应用的综合实训与考核需求。
本装置的核心特点在于其高度的灵活性与安全性。用户可根据教学与实训目标，自由选配不同电气元件、器件与功能模块，开展多样化的课程实训项目。实训结束后，元件可拆卸并集中保管，有效降低损坏与遗失率。装置配备多重安全防护系统，包括漏电保护、过载保护及短路保护，充分保障实训过程中的人员与设备安全。
二、设备技术规格与指标
1. 整体结构与尺寸
外形尺寸：1200mm × 850mm × 1000mm（允许误差±10mm），结构紧凑，适合实验室布局。
材质工艺：采用钣金结合木柜结构，坚固耐用，符合现代工业培训环境要求。
2. 电源系统
输入电源：三相五线制 AC 380V ±10%，50Hz，满足工业标准用电需求。
输出接口：
固定交流输出：提供380V与220V多组接插式、插座式电源接口，方便各类电机与控制器供电。
三、典型实训项目详解
该PLC机电技能考核装置支持以下丰富的实训内容，全面覆盖电气控制、PLC编程与变频调速三大技能模块：
电气控制基础实训
电动机点动与连续运行电路接线实训
按钮联锁/接触器联锁/双重联锁的电机正反转控制
两地控制电动机电路安装
电机定子绕组串联电阻启动控制
按钮切换Y-△降压启动控制
半波与全波整流能耗制动控制电路
电动机反接制动与顺序启动控制
定时运转控制电路连接
PLC控制技术实训
PLC控制三相异步电动机正反转实训
PLC控制Y-△降压启动实训
PLC控制电机能耗制动实训
PLC编程与电机控制综合应用
变频调速技术实训
变频器功能参数设置与操作实训
变频器报警与保护功能调试
多段速选择与变频调速实训
外部端子点动与正反转控制
电机运行时间控制及瞬时停电参数设置
外部电压/电流变频调速实训
三相电机变频开环调速
PLC与变频器综合调速控制实训
四、设备标准配置清单
序号 | 名称 | 规格/型号 | 单位 | 数量 | 备注 |
|---|---|---|---|---|---|
1 | 实训装置平台 | 1200×850×1000mm | 台 | 1 | 钢结构，环保材质，容量＜1.5kVA |
2 | 电气元件套装 | 配套齐全 | 套 | 1 | 包含各类接触器、继电器、开关等 |
3 | 实训电机 | 380V/180W 单速（△/Y） | 台 | 2 | 含普通型与带离心开关型 |
4 | PLC主机 | FX3U-48MR | 台 | 1 | 支持广泛逻辑控制实训 |
5 | 变频器 | D720S 0.4KW | 台 | 1 | 实现电机调速控制实训 |
6 | 网孔板 | 580×680mm 斜面嵌入式 | 块 | 1 | 支持导轨安装，配30×30mm线槽 |
7 | 工具套装 | 螺丝刀、钳具、万用表等 | 套 | 1 | 满足接线与测量需求 |
8 | 安全保护元件 | 空气开关、熔断器、漏电保护 | 套 | 1 | 确保实训安全 |
五、核心电气配置详表
本PLC控制技能实训设备的电气安装板包含以下主要元件，保障系统可靠运行与教学多样性：
主控器件：
三菱PLC FX3U-48MR主机
变频器D720S 0.4KW
交流接触器CJX2-0910（AC220V）
保护与控制元件：
空气开关DZ47-60 C16 4P
热过载继电器NR2-25
熔断器座RT18-32
操作与指示单元：
按钮开关LA38系列（红、绿、黄）
指示灯AD16-22DS（220V）
行程开关YBLX-19/001
安装辅材：
通用导轨、接线端子、接地端子
30×30mm线槽
六、教学与实训优势
该PLC机电技术实训考核装置具有以下突出特点：
模块化设计：支持灵活组合，满足从基础电路到综合控制系统等多层次实训。
安全可靠：符合国家标准电气安全规范，适合重复性实训使用。
资源配套齐全：提供实验说明书与可选配网络版教学资源，助力教学效率提升。
技能覆盖全面：同时涵盖电气控制、PLC编程、变频调速等现代工业核心技能。
