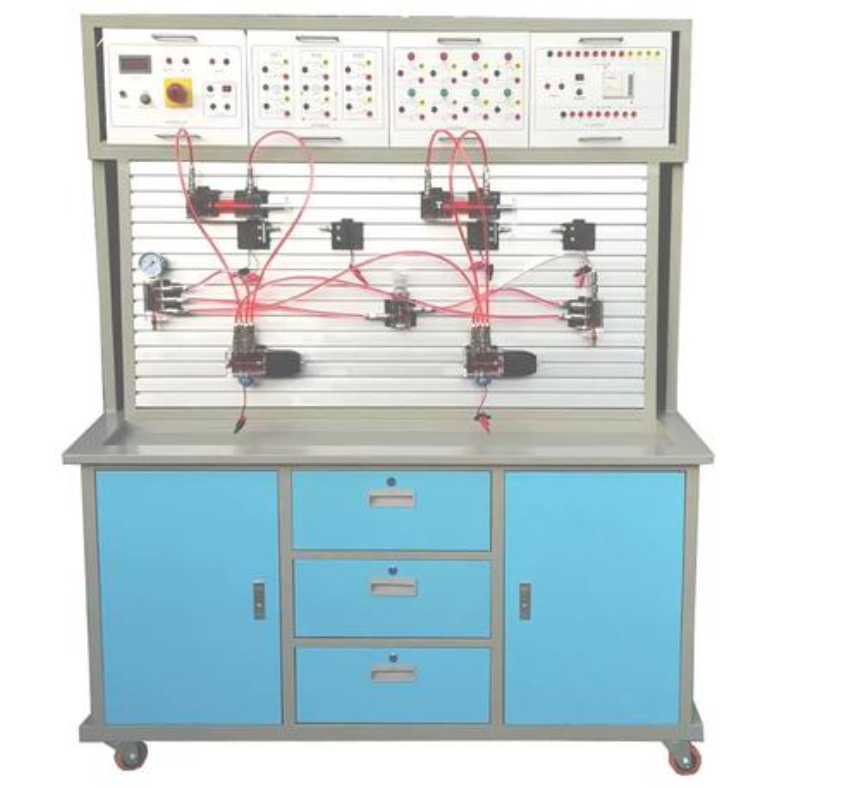

透明液压传动实验演示系统

透明液压传动实验演示系统

液压传动具备重量轻、功率大、结构简单、布局灵活、控制便捷等优势，其速度、扭矩、功率均可实现无级调节，能够迅速换向和变速，调速范围宽泛，快速性能优异，运行平稳且噪音低，元器件易于实现系列化、标准化、通用化。随着科技的持续进步，液压传动作为一种传递动力与控制的传动方式，在医疗、科技、军事、工业自动化生产、起重、运输、矿山、建筑、航空等多个领域得到了日益广泛的应用。

为顺应液压技术的发展潮流，我公司成功研制了透明液压传动演示系统，有效填补了技校、中专、大专院校在液压传动通用教学设备领域的空白。

本实验系统涵盖了方向控制回路、压力控制回路、速度控制回路、顺序控制回路等基本功能回路。演示系统通过对上述四大基本功能的十八种基本控制回路进行实验演示（扩展实验可增至 60 种），使学生能够熟悉二十多种常用液压元件的结构、性能及用途，掌握十几种基本回路的工作过程及原理，提升学生处理故障及解决问题的能力，激发学生在实验演示中的灵感，培养学生的学习兴趣。借助该系统，学生还可以对本产品所提供的各种元件容限内的其他油路进行实验，例如图设计、毕业设计等。

二、PLC 透明液压传动实验演示系统，PLC 控制液压实训装置主要性能指标

1. 电源：220V±5% 50Hz

2. 演示台外形尺寸：1200mm（长）×600mm（宽）×1800mm（高）。

3. 油泵电机：Z-400 直流 Z 系列电动机，功率：400W，并配备专用稳压直流电机调速器，调速范围：0-2000RMP。

4. 演示实验油路液流要求压力仅需 0.3-0.5Mpa（油泵最高压力：Pmax＝1.5Mpa）。

5. 液压泵工作时，在离液压台 1.5m 远处噪声 ≤58dB。

三、PLC 透明液压传动实验演示系统，PLC 控制液压实训装置实验演示内容

1. 利用行程换向阀实现换向回路

2. 借助手动换向阀完成换向回路

3. 采用 O 型、M 型中位机能换向阀构建闭锁回路

4. 压力调定回路

5. 二级压力回路

6. 进油节流调速回路

7. 回油节流调速回路

8. 调速齿轮泵调速回路

9. 利用减压阀实现减压回路

10. 通过增压缸完成增压回路

11. 调速齿轮泵与调速阀配合的复合调速回路

12. 流量阀短接实现的速度换接回路

13. 调速阀串联的二次进给回路

14. 调速阀并联的二次进给回路

15. 借助压力继电器实现的顺序动作回路

16. 利用行程开关控制的顺序动作回路

17. 采用液控单向阀的闭锁回路

18. 运用顺阀的顺序动作回路

19. 串联液压缸的同步回路

20. 利用 H 型换向阀的卸载回路
