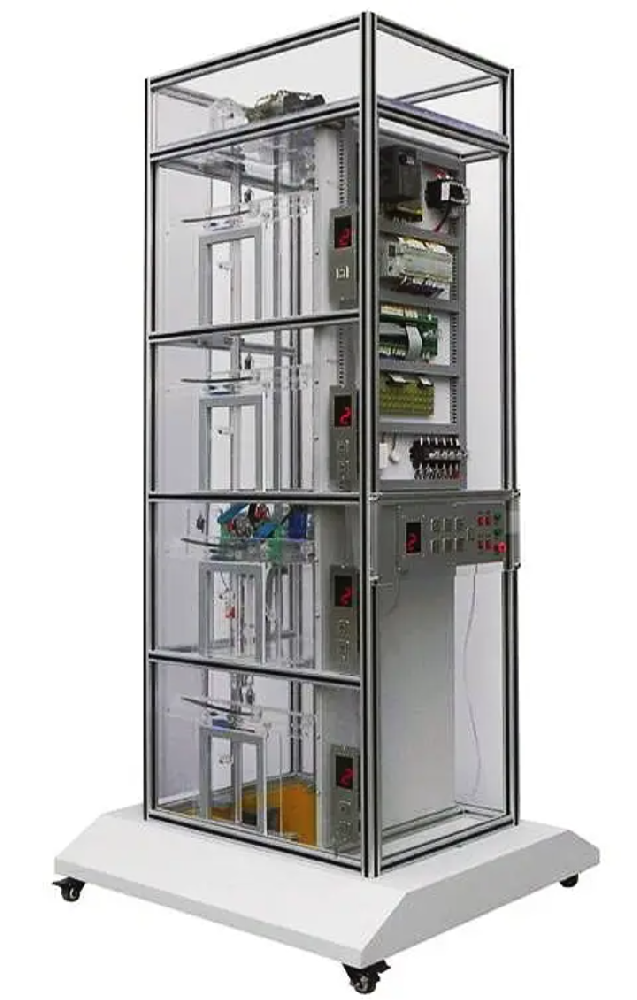

四层透明仿真教学电梯模型

四层透明仿真教学电梯模型

教学电梯模型的开发背景

为助力大中专院校、技校、职业学校、劳动就业培训中心、电梯维修物业管理部门等机构的电梯专业与工业自动化专业课程教学，满足社会对电梯专业人才的迫切需求，我公司深入探索、精心研发了四层透明仿真教学电梯模型。该模型以其直观、透彻的教学优势，成为培养电梯专业人才的得力工具，为推动电梯行业的蓬勃发展贡献力量。

教学电梯模型的结构与设计

此模型参照最常见的升降式电梯结构，采用透明有机材料精心打造，其结构与实际电梯几乎完全一致，具备实际电梯的绝大多数功能，堪称小型化的真实电梯。大部分部件均采用透明有机材料制成，让模型的内部结构清晰可见，电梯的运行过程和每个动作也一目了然，为学生提供了直观的学习体验。

电气控制系统与功能特点

模型的电气控制系统采用三菱 PLC 智能控制，搭配交流变频调速驱动，硬件结构及功能与实际电梯如出一辙。具备自动平层、自动关门、顺向响应轿内外呼梯信号、直驶、安全运行保护以及急停、慢上、慢下、照明、风扇等丰富功能。

教学优势与实践操作性

模型解决了传统电梯教学中单纯理论教学或参观实际电梯时存在的不安全、无法全面了解内部结构及运行过程等问题。学生可以反复进行实际动手操作，深入了解电梯的结构及其动作原理，达到事半功倍的学习效果。

开放式结构与拓展应用

模型的软硬件均采用开放式结构，为院校提供了二次开发研究的便利。可用于群控电梯、并联控制电梯、集选控制电梯、信号控制电梯等多种控制方式的研究与实践。

配套设备与使用说明

整套配备包括主电梯模型（内置松下 VF100 型变频器、三菱 FX2N-64MR 型 PLC）、PLC 外设专用通讯电缆、三菱编程器操作手册、三菱 PLC 专用编程工具软件以及使用说明书。还可根据校方要求，配置计算机、工作台等专用设备。

电梯基本结构简介

1. 机房部分：包含曳引机、限速器、极限开关、控制柜与信号柜、机械选层器及电源接线板等设备。

通过使用此模型进行教学，广大师生能够直观、形象地认识电梯的结构、关键部件、电气控制及运作过程，加深对电梯相关知识的理解与掌握。同时，借助 FPWINGR 软件在 PC 机上进行梯形图编程及现场实际操作调试，有助于学生更好地学习、了解和掌握 PLC 及其应用，为工业过程自动化控制的学习奠定坚实基础。
