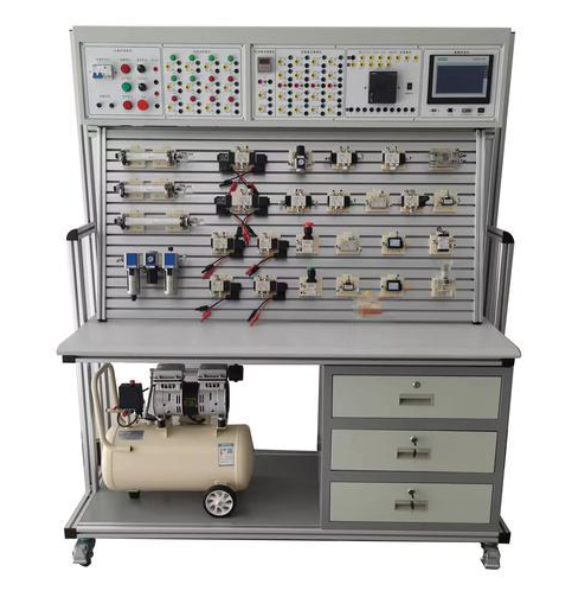

气动与PLC实训装置(T型铝槽单面)

气动与PLC实训装置(T型铝槽单面)

一、主要特点

气动与 PLC 实训装置（T 型铝槽单面）是一款高度集成的实训设备，凭借其丰富的功能和优势，为学生提供了良好的学习平台。

1. 结构组成 ：气动 PLC 控制实训装置主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器（PLC）等组件构成。

2. 元件配置 ：配备了工业常用的气动元件，每个元件都配有过渡底板，方便安装在带 “T” 沟槽的铝合金型材实训面板上。回路搭接采用快换接头，实现便捷拆接。

3. 安全性 ：实训气源压力低，电气控制采用 DC24V 低电压直流电源，气路与控制电路安全可靠，还设有多种控制功能。

4. 对比性 ：实训控制单元可采用独立继电器控制单元进行电气控制，通过对比，凸显 PLC 可编序控制的优越性和先进性，加深对 PLC 编程器的了解与掌握。

二、ZRQPL-02A 气动与 PLC 实训装置（T 型铝槽单面）主要技术参数

1. 电源 ：AC220V 50HZ。

2. 直流电源 ：输入 AC220V，输出 DC24V/2A。

3. PLC 配置 ：三菱 FX1S－20MR 主机，12 输入 8 输出（继电器输出方式）。

4. 空气压缩机 ：基本配置为小型机，电机功率 250W，电源 AC220V，公称容量 10L，额定输出气压 0.7Mpa。

5. 外型尺寸 ：1500mm×600mm×1700mm。

三、气动基本实训回路

气动与 PLC 实训装置（T 型铝槽单面）涵盖了多种气动基本实训回路，以下是详细介绍：

1. 单作用气缸的换向回路 ：通过控制单作用气缸的换向，实现气缸的伸出或缩回动作，适用于简单的气动控制系统。

2. 双作用气缸的换向回路 ：实现双作用气缸的两个方向运动控制，满足复杂的机械动作需求。

3. 单作用气缸速度控制回路 ：可以调节单作用气缸的运动速度，提高气动系统的灵活性。

4. 双作用气缸单向调速回路 ：对双作用气缸的一个方向运动进行速度调节，满足特定工艺要求。

5. 双作用气缸双向调速回路 ：实现双作用气缸两个方向运动的速度独立调节，适用于高精度控制场合。

6. 速度换接回路 ：在气缸运动过程中，能够快速切换速度，实现不同的工作阶段需求。

7. 缓冲回路 ：有效减少气缸运动结束时的冲击，提高设备的使用寿命和稳定性。

8. 二次压力控制回路 ：通过控制回路实现两种不同压力的切换，满足不同工作阶段的压力需求。

9. 高低压转换回路 ：在系统需要不同压力时，能够快速转换高低压，提高工作效率。

10. 计数回路 ：对气缸的往复运动次数进行计数，实现自动化生产中的计数功能。

11. 延时回路 ：实现气缸动作的延时控制，满足特定工艺的时间要求。

12. 过载保护回路 ：当系统负载超过设定值时，自动切断气源，保护设备和人员安全。

13. 互锁回路 ：防止多个执行元件同时动作，确保系统的安全和稳定运行。

14. 单缸单往复控制回路 ：控制单个气缸进行一次完整的往复运动，适用于简单的自动化循环。

15. 单缸连续往复动作回路 ：使单个气缸连续进行往复运动，提高工作效率。

16. 直线缸、旋转缸顺序动作回路 ：实现直线缸和旋转缸按照预定顺序动作，满足复杂机械动作需求。

17. 多缸顺序动作回路 ：多个气缸按照设定的顺序依次动作，实现复杂的自动化生产流程。

18. 双缸同步动作回路 ：确保两个气缸同步运动，提高设备的精度和稳定性。

19. 回缸联动回路 ：将多个气缸的动作关联起来，实现联动控制，提高系统的协调性。

20. 卸荷回路 ：在系统不需要压力时，自动卸荷，降低能耗。

21. 或门型梭阀的应用回路 ：利用或门型梭阀的特性，实现多个气源的切换和控制，满足不同的工作需求。

22. 快速排气阀应用回路 ：加快气缸的排气速度，提高系统的响应速度和工作效率。
