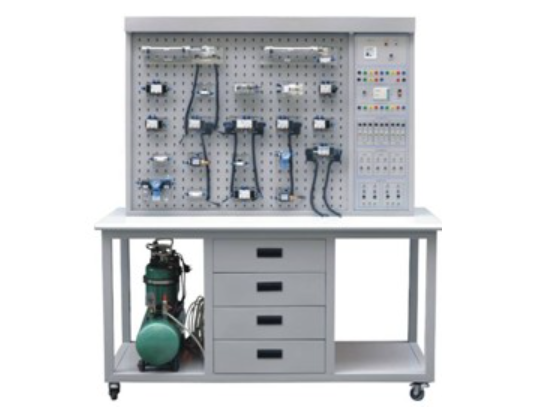

气动与PLC实训装置(网板型双面)

气动与PLC实训装置(网板型双面)

一、主要特点

气动与 PLC 实训装置（网板型双面）是一款专为工业自动化教学与实践设计的先进设备，具备以下显著特点：

1. 结构组成 ：该实训装置由实训桌、实训台、2 套气动元件和 2 套电器控制器件、2 套可编程控制器（PLC）等组件构成。这种双套配置为学生提供了更多的实验组合与实践机会。

2. 坚固耐用的桌台结构 ：实训桌与实训台采用铁质双层亚光密纹喷塑工艺，不仅外观美观，更具备卓越的耐腐蚀性与抗磨损性。实训桌的抽屉设计用于存放液压元件等实验耗材，方便教学管理与实验准备。

3. 元件配置灵活性 ：配备了工业常用的气动元件，每个元件都带有过渡底板，能够轻松、灵活地安插在独特的 “网板型” 铁板冲压成型实验面板上。回路搭接采用快换接头，极大地提升了实验操作的便捷性与效率。

4. 安全保障设计 ：实训气源压力保持在较低水平，电气控制采用安全的低电压直流 24V 电源。此外，实训气路与控制电路均经过精心设计，确保安全可靠，并具备手动、自动、顺序等多种控制功能，满足不同实验场景的需求。

5. 控制单元对比优势 ：除了 PLC 控制单元外，实训控制单元还可选配独立的继电器控制单元进行电气控制。通过这两种控制方式的对比实验，能够明显突出 PLC 可编序控制在稳定性、灵活性及可扩展性等方面的优越性和先进性，助力学生更深入地理解与掌握 PLC 编程器的核心要点与实际应用技巧。

二、主要技术参数

1. 电源要求 ：AC 220V 50HZ。

2. 直流电源 ：输入 AC 220V，稳定输出 DC 24V/2A。

3. PLC 配置 ：采用三菱 FXN 系列可编程控制器。

4. 空气压缩机 ：基本配置为 WY5.2 双头静音空气压缩机（小型机），电机功率 250W，电源 AC220V，转速 2880r/min，能够为气动系统提供稳定的压缩空气源。

5. 储气容量与输出气压 ：公称容量达 18L，额定输出气压 1Mpa，满足多种气动实验对气压及储气量的要求。

6. 实训装置尺寸 ：外型尺寸为 1500mm×900mm×1700mm，合理的设计既保证了实验操作的空间需求，又便于实验室的空间规划与布局。

气动与 PLC 实训装置（网板型双面）凭借其丰富的功能配置、灵活的实验组合方式以及完善的安全保障措施，为学生提供了一个理想的气动与 PLC 技术学习与实践平台，有助于培养具备实践能力和创新精神的工业自动化人才。
