拖拉机灯光系统实训台

拖拉机灯光系统实训台

在拖拉机的教学与维修领域，一款专业高效的拖拉机灯光系统实训台是培养学员实操技能与理论知识的关键工具。本文将为您详细介绍一款基于 750P 拖拉机外部灯光系统实物精心打造的实训台，它凭借卓越的功能与精良的设计，为学校教学提供了理想的解决方案。

一、产品概述

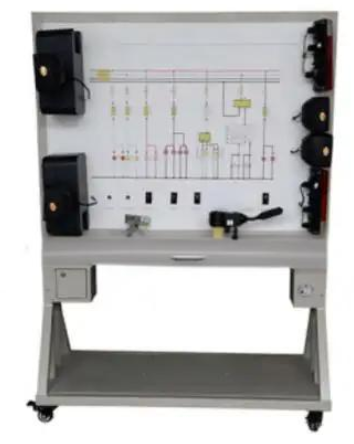

这款拖拉机灯光系统实训台以其真实可运行的外部灯光系统为核心，全面展示拖拉机外部灯光系统的复杂组成结构以及完整的工作流程。它专为满足学校在拖拉机灯光系统理论教学与维修实训方面的需求而设计，是教学过程中的得力助手。

二、功能特点

1. 真实运行展示 ：该实训台配备了完整的拖拉机外部灯光系统，学员可以通过操纵各种灯光开关，如点火开关、灯光开关、危险灯开关、倒车灯开关、刹车灯开关等，真实地演示外部灯光系统的工作过程。当操作相应的开关时，前照灯、雾灯、转向灯、小灯、组合尾灯、牌照灯、工作灯等会相应地亮起或闪烁，真实模拟实际工作场景，让学员直观感受灯光系统的运行状态，加深对灯光系统组成结构的理解。

2. 直观教学辅助 ：示教板面板采用高品质的高级铝塑板，具备耐创击、耐污染、防火、防潮等特性，表面经过特殊工艺喷涂底漆处理，确保耐用性和美观性。面板上印有永不褪色的彩色电路图，学员可以轻松地将电路图与实际的灯光系统部件进行对照，清晰地看到各灯光组件的连接关系和电路走向，从而更深入地理解灯光系统的工作原理，这种直观的教学方式有助于提高学习效率和效果。

3. 便捷检测功能 ：面板上设置了检测端子，这些端子与外部灯光系统中的各个关键电路元件相连。学员可以直接在面板上对这些元件的电信号进行检测，包括电阻、电压、电流、频率信号等。这一功能极大地方便了学员进行故障诊断和电路分析实践操作，有助于培养学员的实际动手能力和解决问题的能力，使学员能够快速准确地判断灯光系统故障点。

4. 稳固精良结构 ：示教板面板部分采用 1.5mm 冷板冲压成形结构，外形美观大方，线条流畅。底架部分则采用坚固的钢结构焊接工艺，确保整个实训台的稳定性和承重能力。表面经过喷涂工艺处理后，不仅提升了产品的外观质感，还具有良好的耐腐蚀性和抗老化性能。此外，实训台配备自锁脚轮装置，移动灵活便捷，能够在不同教学场地之间轻松转移。同时，示教板底座上设计有约 40cm 宽的桌面，为放置教学资料、轻型检测仪器等物品提供了充足的空间，方便学员在操作过程中随时查阅资料和使用工具，提高了教学过程的便利性和效率。

5. 安全电源配置 ：工作电源采用普通 220V 交流电源，经内部电路变压整流后转换为稳定的 12V 直流电源，无需使用蓄电池，彻底解决了传统设备需要频繁充电的烦恼。同时，12V 直流电源具备防短路功能，全方位保障设备以及使用者的安全，让教学过程无后顾之忧。

三、技术规格

• 外形尺寸 ：长约 1240mm、宽约 600mm、高约 1700mm，适中的尺寸方便安置于各类教学场所，合理利用空间。

• 外接电源 ：AC 220V±10% 50Hz，适配常见的交流电源，确保设备在不同环境下的稳定运行。

• 工作电压 ：DC 12V，为灯光系统及相关部件提供适配的工作电压，保障系统稳定运行。

• 工作温度 ：可在 - 40℃～+50℃的宽泛温度区间内稳定工作，无惧极端气候条件，全天候保障教学进度。

• 颜色 ：采用经典 7032 色号，视觉效果佳，符合大众审美，为实训环境增添专业质感。

• 钢管规格 ：40403mm，精选材料，保证结构强度，支撑整个设备稳固运行。

• 机柜材质 ：1.5mm 冷板冲压成形，工艺精湛，背面设置维修门，方便后期维护保养，延长设备使用寿命。

• 移动脚轮 ：尺寸为 100*60mm，轮子采用优质材料制成，转动顺畅，承重性能好，确保设备移动时的稳定与安全。

四、基本配置

1. 检测控制面板 ：尺寸为 12009004mm 的铝塑板，集各种检测端子、彩色电路图和工作原理示意图于一体，是学员进行检测操作与理论学习的关键部件，1 套。

2. 点火开关 ：用于控制整个灯光系统的启动与停止，操作便捷，1 个。

3. 组合开关 ：集成多种灯光控制功能，方便学员集中操作不同的灯光开关，1 套。

4. 左右雾灯 ：模拟拖拉机在雾天行驶时的灯光照明，提升教学场景的真实感，1 套。

5. 左右前照灯 ：真实还原拖拉机在夜间或低光环境下的主要照明灯具，帮助学员了解其工作特性，1 套。

6. 左右转向灯 ：展示拖拉机转向时的灯光指示功能，让学员掌握转向灯的工作原理和操作方法，1 套。

7. 左右小灯 ：即位置灯，用于在夜间显示车辆轮廓，让学员了解其在行车安全中的作用，1 套。

8. 左右组合尾灯 ：包括制动灯、尾灯、倒车灯等功能，真实模拟拖拉机尾部灯光的工作状态，帮助学员全面了解尾部灯光系统，1 套。

9. 牌照灯 ：照亮拖拉机牌照，确保在夜间或低光环境下牌照清晰可见，让学员了解其重要性，1 套。

10. 灯光开关 ：控制各种灯光的独立或组合操作，方便学员进行多样化的实践练习，1 套。

11. 危险灯开关 ：用于控制车辆危险警告信号灯，让学员掌握其在紧急情况下的使用方法，1 套。

12. 倒车灯开关 ：在拖拉机倒车时提供照明和警示功能，让学员了解其工作原理和操作要点，1 套。

13. 刹车灯开关 ：与制动系统联动，控制刹车灯的亮灭，让学员了解其在行车安全中的关键作用，1 套。

14. 前后工作灯 ：模拟拖拉机在作业时的额外照明灯具，让学员了解其在实际工作场景中的应用，1 套。

15. 移动台架（带自锁脚轮装置） ：尺寸 1240×700×1700mm，坚固台架搭配灵活脚轮，实现设备的便捷移动与稳固放置，1 台。

16. 故障模拟与排除装置 ：可模拟多种常见灯光系统故障，如线路短路、断路、接触不良等，学员通过实践操作进行故障诊断与排除，有效提升故障处理能力，1 套。
