拖拉机柴油发动机翻转架
一、核心功能亮点

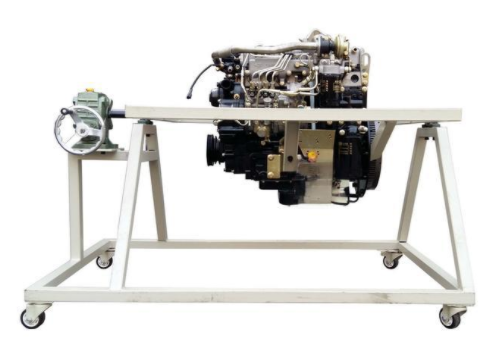

本拖拉机柴油发动机翻转架以经典495型柴油发动机总成为核心实训对象，总成被稳固安装在可360°旋转的专用翻转架上；为提高安全系数，拖拉机柴油发动机翻转架特别采用双侧夹持固定，彻底杜绝倾覆风险。
翻转系统配备1:70高减速比摇手机构，拖拉机柴油发动机翻转架可在任意角度悬停并锁止，方便学员多角度观察活塞、曲轴等内部结构，满足精细化拆装教学需求。
底部内嵌660×590×35 mm大面积接油盘，螺丝、垫片等小零件可直接落入拖拉机柴油发动机翻转架集油盘中，防止零件丢失与油液污染。
整体框架为高强度方管（40×40×3 mm）焊接成型，表面经7032色号喷涂处理，耐腐蚀、易清洁；四只60 mm×50 mm万向脚轮（前两只为刹车轮）让拖拉机柴油发动机翻转架在教室、车间之间轻松移动。
二、关键技术规格
• 整机尺寸：1200×600×1100 mm（长×宽×高）
• 立柱钢管：200×200×5 mm，进一步保证拖拉机柴油发动机翻转架承重与稳定性
• 脚轮组合：2只带刹万向轮 + 2只自由万向轮，单轮静载1.0 T
• 减速机：MOPA70，减速比1:70，摇动轻便、定位精准
• 颜色：7032工业灰，与实训室环境高度协调
三、标准配置清单（单台拖拉机柴油发动机翻转架
| 序号 | 名称 | 规格型号 | 单位 | 数量 |
|---|---|---|---|---|
| 1 | 拖拉机495柴油发动机总成 | 标准配置 | 套 | 1 |
| 2 | 拖拉机柴油发动机翻转架本体（含自锁脚轮、立柱） | 1200×680×850 mm | 台 | 1 |
| 3 | 大面积接油盆 | 660×590×35 mm | 个 | 1 |
| 4 | 减速机构（含摇手盘及锁止附件） | MOPA70 1:70 | 套 | 1 |
