拖拉机充电系统实训台

拖拉机充电系统实训台

在拖拉机维修与教学领域，一款高效实用的拖拉机充电系统实训台是不可或缺的教学工具。本文将为您详细介绍一款基于 750P 拖拉机充电系统实物打造的实训台，它凭借丰富功能与精良设计，充分展示充电系统组成结构与工作过程，精准满足学校在充电系统理论教学及维修实训方面的需求。

一、产品概述

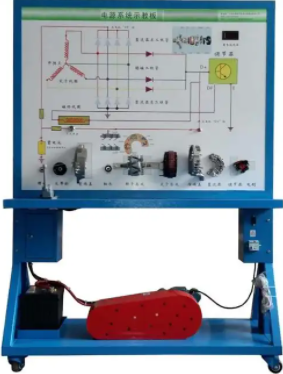

这款拖拉机充电系统实训台，以 750P 拖拉机充电系统实物为蓝本，精心设计制作而成。它不仅能真实模拟拖拉机充电系统的运行状态，还能将系统的内部结构清晰地展现在使用者面前，是教学与实践操作的理想平台。

二、功能特点

1. 真实运行展示 ：该实训台配备了一套完整且可实际运行的充电系统。当打开点火开关时，三相电机随即启动并带动发电机工作。此时，充电指示灯熄灭，蓄电池的端电压升高，这一系列变化真实地还原了汽车充电系统在实际工作中的运行过程。同时，通过面板上配备的电流表和电压表，使用者可以直观地观察到充电电流和蓄电池电压的具体数值，为后续分析和诊断提供了准确的数据支持。

2. 可视化教学辅助 ：示教板面板采用高品质的高级铝塑板，具有耐创击、耐污染、防火、防潮等特性，表面经过特殊工艺喷涂底漆处理，确保耐用性和美观性。面板上印有永不褪色的彩色电路图，学员可以轻松地将电路图与实际的充电系统部件进行对照，从而更深入地理解汽车充电系统的工作原理，这种直观的教学方式有助于提高学习效率和效果。

3. 结构清晰展示 ：为了帮助学员更好地认识发电机的组成结构，示教板面板上安装了发电机总成分解部件。通过这些分解部件，学员可以清晰地观察到发电机各个零部件的形状、位置和连接关系，为后续的维修和保养工作打下坚实的基础。

4. 便捷检测功能 ：示教板面板上设置了检测端子，这些端子与汽车充电系统中的各个关键电路元件相连。使用者可以直接在面板上对这些元件的电信号进行检测，包括电阻、电压、电流、频率信号等。这一功能极大地方便了学员进行故障诊断和电路分析实践操作，有助于培养学员的实际动手能力和解决问题的能力。

5. 稳固精良结构 ：示教板面板部分采用 1.5mm 冷板冲压成形结构，外形美观大方，线条流畅。底架部分则采用坚固的钢结构焊接工艺，确保整个实训台的稳定性和承重能力。表面经过喷涂工艺处理后，不仅提升了产品的外观质感，还具有良好的耐腐蚀性和抗老化性能。此外，实训台配备自锁脚轮装置，移动灵活便捷，能够在不同教学场地之间轻松转移。同时，示教板底座上设计有约 40cm 宽的桌面，为放置教学资料、轻型检测仪器等物品提供了充足的空间，方便学员在操作过程中随时查阅资料和使用工具，提高了教学过程的便利性和效率。

三、技术规格

• 外形尺寸 ：长约 1240mm、宽约 600mm、高约 1700mm，适中的尺寸方便安置于各类教学场所，合理利用空间。

• 动力电源 ：采用三相四线（或三相五线）380V±10% 50Hz 电源，确保设备获得稳定可靠的动力输入，满足正常运行需求。

• 工作电压 ：直流 12V，为充电系统及相关部件提供适配的工作电压，保障系统稳定运行。

• 工作温度 ：可在 - 40℃～+50℃的宽泛温度区间内稳定工作，无惧极端气候条件，全天候保障教学进度。

• 三相异步电动机 ：

• 电压 ：AC 220V/380V，适配常见的交流电压等级，方便接入不同类型的电源系统。

• 功率 ：2.2KW，提供充足的动力输出，确保发电机能够正常工作并模拟实际的充电过程。

• 转速 ：1420r/min，稳定的转速有助于保证发电的稳定性和可靠性。

• 颜色 ：采用经典 7032 色号，视觉效果佳，符合大众审美，为实训环境增添专业质感。

• 钢管规格 ：40403mm，精选材料，保证结构强度，支撑整个设备稳固运行。

• 机柜材质 ：1.5mm 冷板冲压成形，工艺精湛，背面设置维修门，方便后期维护保养，延长设备使用寿命。

• 移动脚轮 ：尺寸为 100*60mm，轮子采用优质材料制成，转动顺畅，承重性能好，确保设备移动时的稳定与安全。

四、基本配置

1. 检测控制面板 ：尺寸为 12009004mm 的铝塑板，集各种检测端子、彩色电路图和工作原理示意图于一体，是学员进行检测操作与理论学习的关键部件，1 套。

2. 点火开关 ：用于控制整个充电系统的启动与停止，操作便捷，1 个。

3. 发电机总成 ：采用全新的高性能发电机总成，确保输出稳定可靠的电力，真实模拟实际工作状态，1 台。

4. 发电机总成分解部件 ：包括发电机各个关键零部件的分解展示部件，如定子、转子、电刷等，帮助学员深入理解发电机的内部结构和工作原理，1 套。

5. 充电指示灯 ：在系统工作时，能够直观地显示充电状态，方便学员观察和判断充电系统是否正常工作，1 个。

6. 三相异步电动机（YT 100L1-4） ：作为动力源，驱动发电机运转，实现充电过程的模拟，1 台。

7. 保险丝盒 ：内置多种规格保险丝，对电路系统起到关键的过载保护作用，守护设备及使用者的安全，1 个。

8. 电压表（0～30V） ：用于精确测量蓄电池电压，实时显示电压变化情况，为学员提供准确的数据参考，1 个。

9. 电流表（0～±100A） ：能够准确测量充电电流，帮助学员了解充电过程中的电流变化动态，1 个。

10. 蓄电池（12V 45Ah） ：为整个充电系统提供初始电力支持，确保系统正常启动和运行，1 台。

11. 电源总开关（50A） ：一键控制整个实训台电源通断，操作便捷，安全可靠，1 个。

12. 移动台架（带自锁脚轮装置） ：尺寸 1240×600×1700mm，坚固台架搭配灵活脚轮，实现设备的便捷移动与稳固放置，1 台。

13. 故障模拟与排除装置 ：可模拟多种常见故障，如线路短路、断路、接触不良等，学员通过实践操作进行故障诊断与排除，有效提升故障处理能力，1 套。
