拖拉机共轨柴油发动机实训台

拖拉机共轨柴油发动机实训台

一、设备概述

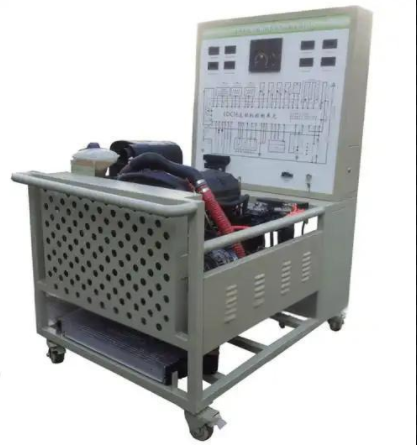

这款拖拉机共轨柴油发动机实训台基于拖拉机博世 2.8T 电控高压共轨柴油发动机精心打造，支持发动机的起动、加速、减速等多种工况操作，能够真实展现电控高压共轨柴油发动机的复杂组成结构和完整工作流程。它专为满足学校在拖拉机电控高压共轨柴油发动机教学以及维修实训方面的需求而设计，是理想的实践教学设备。

二、功能特色

1. 真实运行展示 ：搭载真实可运行的电控高压共轨柴油发动机，加速、减速、怠速工况均正常，直观呈现发动机各部件的组成细节与协同工作过程，为学员提供贴近实际的观察和学习机会。

2. 坚固耐用面板 ：实训台面板采用厚达4mm的高级铝塑板制作，具有耐腐蚀、耐创击、耐污染、防火、防潮等优秀性能，表面经过特殊工艺喷涂底漆，确保长久耐用。面板上印有永不褪色的彩色电路图，学员可以轻松对照电路图与发动机实物，深入理解控制系统的工作原理。

3. 便捷检测功能 ：面板上配备检测端子，能够直接检测各传感器、执行器、发动机控制单元管脚的电信号，包括电阻、电压、电流、频率信号等，方便学员进行故障诊断与电路分析实践操作。

4. 实时数据监测 ：安装有仪表系统，可实时显示发动机转速、水温、机油压力灯、充电指示灯、电控系统故障指示灯等参数变化，为学员提供了直观的数据反馈，助力精准判断发动机运行状态。

5. 故障诊断支持 ：配备诊断座，可连接专用或通用型汽车解码器，实现对发动机电控系统的读取故障码、清除故障码、读取数据流等自诊断功能，提升学员的故障诊断与排除能力。

6. 精准油门控制 ：配备油门控制装置，操作简便，可实现对发动机加速减速的精准调控，满足不同工况模拟需求，让学员充分感受发动机在各种负载下的运行特性。

7. 完善保护措施 ：配备电源总开关、水箱防护罩、飞轮防护罩等安装保护装置，全方位保障设备及使用者的安全，为教学过程保驾护航。

8. 贴心设计细节 ：设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等物品，为教学操作提供便利。实训台底座采用钢结构焊接，表面经过喷涂工艺处理，正前方与两侧焊接有圆形护手杆，搭配自锁脚轮装置，确保移动灵活、安全可靠且坚固耐用。

三、技术参数

• 外形尺寸 ：长 1500mm × 宽 1000mm × 高 1700mm

• 工作电源 ：原机型

• 燃油标号 ：依发动机型号

• 油箱容积 ：10L

• 工作温度 ：- 40℃～+50℃

• 颜色 ：7032

• 钢管规格 ：40403mm

• 面板机柜 ：1.5mm 冷板冲压成形，背面设置维修门

• 移动脚轮 ：120*80mm

四、标准配置清单

1. 检测控制面板 ：尺寸为 9509004mm 的铝塑板，集各种检测端子与彩色电路图于一体，1 套。

2. 组合仪表 ：1 套

3. 发动机控制电脑（ECU） ：1 台

4. 诊断座 ：1 个

5. 点火开关 ：1 个

6. 电控高压共轨柴油发动机总成 ：1 套

7. 燃油箱 ：10L，1 个

8. 油门控制装置 ：1 套

9. 进、排气管 ：1 套

10. 水箱（含保护罩） ：1 套

11. 冷却电子风扇 ：2 个

12. 空气滤清器及进气管 ：1 套

13. 蓄电池 ：1 台

14. 继电器 ：含主继电器、起动继电器、冷却风扇继电器、预热继电器等，1 套

15. 保险丝盒 ：1 个

16. 电源总开关 ：50A，1 个

17. 移动台架（带自锁脚轮装置） ：尺寸 1500×1000×1700mm，1 台

18. 故障模拟与排除装置 ：1 套

19. 设备教师手册 ：1 套

20. 设备合格证、保修卡 ：1 套
