通用电工电子技术及电拖实验台：高效、安全、多功能的教学解决方案

KCDTH-03D型通用电工电子技术及电拖实验台

一、产品特点

通用电工电子技术及电拖实验台是一款集电工电子技术与电力拖动实验于一体的多功能教学设备。它具备完善的安全保护措施和丰富的功能配置，能够满足高等院校、中专、职校等不同层次的教学需求。实验台的核心特点如下：

1. 安全保护措施完善
   实验台配备了漏电保护、过载保护等安全功能，确保实验过程的安全可靠。所有电气元件均采用高绝缘材料，导线采用高强度绝缘护套，有效防止触电事故。

2. 实验操作便捷高效
   实验桌中央配备通用九孔万能插件板，由ABS材料注塑而成，内嵌126组铜质九孔嵌件，支持透明元件盒的自由拼插组合。元件盒采用压卡式结构，透明设计，内装元件一目了然，便于学生快速搭建电路。

3. 管理与存储优化
   元器件存放在实验桌下部的储存柜内，底部配备高强度万向脚轮，方便移动和管理。这种设计显著提高了实验设备的管理水平，减轻了教师的准备工作负担。

4. 结构设计科学合理
   实验台采用铝合金框架结构，表面经过氧化处理，坚固耐用且美观大方。实验桌和支架可组合、可拆装，适应不同教学场景的需求。

二、装置结构

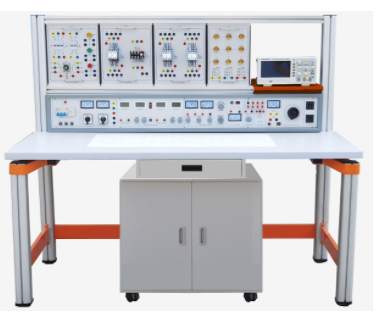

通用电工电子技术及电拖实验台由电源控制箱、实验桌、电气控制实验挂箱、实验挂箱支架、移动矮柜、示波器架、透明创新实验模块和学生凳等组成。各组件可根据实验需求自由组合，满足多样化的教学需求。

（一）电源控制箱

电源控制箱是实验台的核心组件，提供多种电源输出和测量功能。具体配置如下：

1. 尺寸：146cm×20cm×25cm

2. 三相电源输入：支持三相四线输入，配备总开关、漏电保护和过载保护功能。

3. 电源输出：

• A单元：三相四线输出。

• B单元：交流3V、6V、9V、12V、15V、18V、24V可调输出，配备电流表指示。

• C单元：双路直流稳压电源（0～30V，2A），具备过载和短路保护功能。

• D单元：直流5V稳压输出，配备电流表指示。

• E单元：交直流电压0～240V可调输出，配备电压表指示。

• F单元：2组220V输出插座，供外接仪器使用。

4. 其他功能：

• 单次脉冲源：输出正负脉冲。

• 功率输出函数发生器/频率计：支持正弦波、方波、三角波输出，频率范围0.1Hz～3MHz，配备LCD显示屏。

• 音频功率放大器：输入电压不低于10mV，输出功率不小于1W，音量可调。

（二）实验桌

实验桌规格为1600mm×700mm×1500mm，采用高性能铝型材框架，表面经过氧化处理，坚固耐用。桌面采用25mm厚的E1级三聚氰胺饰面板，承重能力强，适合多种实验操作。实验桌中央配备通用九孔万能插件板，支持元件盒的自由拼插组合。

（三）透明元件模块

元件盒采用透明设计，内装元件直观清晰，盒盖印刷电路图防刮耐磨，符号美观。元件盒与盒盖采用压卡式结构，便于维修和拆装，确保实验设备的长期稳定使用。

（四）电气控制实验挂箱

挂箱采用铝质面板，后盖由拉模成型铝型材与注塑成型塑料件构成，电气元件接线点均已引至安全插座，实验接线方便、安全、快捷。挂箱包括以下内容：

• 交流接触器

• 热继电器

• 时间继电器

• 行程开关

• 灯座负载挂箱等

（五）电机与学生凳

实验台配备三相交流电机（380V/180W）和直流电机（220V/50W），满足电力拖动实验的需求。学生凳采用坚固的金属框架，配备舒适的刨花板凳面，高度适中，移动方便。

三、技术指标

1. 输入电源：三相四线，380V±10%，50Hz

2. 工作环境：温度范围 -10℃至 +40℃，相对湿度＜85%（25℃），海拔＜4000m

3. 外形尺寸：1600mm×700mm×1500mm

4. 装置容量：＜1.5KVA

5. 绝缘电阻：>5MΩ

6. 漏电保护：漏电动作电流≤30mA

四、实验项目

（一）电工实验

1. 电工测量仪表的使用

2. 常用元件的识别与检测

3. 线性与非线性元件的伏安特性

4. 电源的外特性

5. 电位值、电压值的测定

6. 电流表和电压表的扩程

7. 基尔霍夫定律的验证

8. 叠加原理与互易定理的验证

9. 戴维南定理与诺顿定理的验证

10. 电压源与电流源的等效变换

11. 受控源特性的研究

12. 一阶电路实验

13. 二阶电路的过渡过程

14. LC元件在直流和交流电路中的特性

15. 负载获得最大功率的条件

16. 交流电路参数的测量

17. 正弦交流电路中RLC元件的特性

18. RLC串联谐振电路

19. 日光灯电路的连接及功率因数改善

20. 三相负载的星、三角接法

21. 三相电路及功率的测量

22. R-C选频网络的研究

23. 二端口网络研究

24. 单相变压器实验

25. 互感电路实验

（二）电子实验

1. 晶体二极管的特性及检测

2. 晶体三极管输入输出特性

3. 低频小信号电压放大器

4. 直接耦合两级放大器

5. RC耦合两级放大器

6. 负反馈对放大器性能的影响

7. 变压器耦合推挽功率放大器

8. 互补对称推挽功率放大器(OTL)

9. 单相半波整流

10. 单相全波整流

11. 单相桥式整流

12. 单相桥式整流滤波

13. 单结晶体管特性

14. 单结晶体管触发电路

15. 晶闸管简单测试及可控整流电路

16. 场效应管测试

17. 串联型稳压电压

18. 差动放大电路的研究

19. 集成运放参数的测试

20. 集成运放减法电路

21. 集成运放加法电路

22. 集成运放积分电路

23. 集成运放微分电路

24. 集成运放文氏正弦波振荡器

25. 电容三点式振荡器

26. 电感三点式振荡器

27. 集成稳压电路

28. 无稳态电路（多谐振荡器）

29. 施密特触发器

30. 集成与门逻辑功能测试

31. 集成非门电路逻辑功能测试

32. 集成或门电路逻辑功能测试

33. 集成与非门逻辑功能测试

34. CMOS门电路的测试

35. 基本RS触发器

36. JK触发器

37. D触发器

38. 555时基电路的应用（方波发生器）

39. 二一十进制计数器
