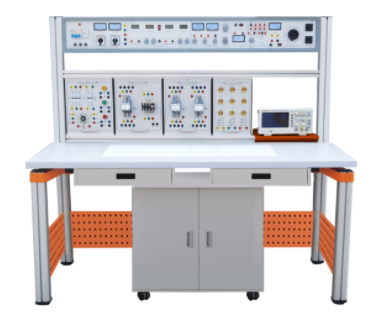

电工电子电拖综合实验装置
一、产品简介
“电工电子电拖综合实验装置”是本公司在广泛调研国内电工实训设备的基础上，结合现代教学需求推出的创新型实训平台。该装置综合了我国高校、专科、中专及职业院校在“电路分析”“电工基础”“电工学”“模拟电子技术”“数字电路”“电机控制”“继电接触控制”及“电力拖动”等课程中的实训要求，旨在为高等院校更新实训设备、中专和职业学校新建或扩建实训室提供一站式的解决方案。它不仅满足了现代教学的多样化需求，还为快速开设实训课程提供了理想的支持。
二、核心优势
综合性能卓越
该装置涵盖了目前国内各类学校电类基础课程的全部实训项目，无论是基础课程还是高级应用，都能满足教学需求。高度适应性
实训的深度和广度可根据教学需求灵活调整，普及与提高可根据教学进程有机结合。装置采用积木式结构，更换便捷，添加部件即可扩展功能或开发新的实训项目。配套完整
从仪器仪表、专用电源到实训连接专用导线等，所有配套设备一应俱全，且仪器仪表的性能、精度、规格均紧密结合实训需求，确保教学过程的顺利进行。一致性与标准化
实训器件选择合理、配套完整，多组实训结果具有良好的一致性，便于教师组织和指导实训教学，确保教学效果的标准化。直观易用
采用整体与挂件相结合的结构形式，电源配置、仪表一目了然，各实训挂件任务明确，操作和维护简便，降低了教学难度。
三、功能模块
电源与测量功能
提供实训所需的交流电源、低压直流电源、可调恒流源、函数信号发生器（含频率计）、受控源、交直流测量仪表（电压、电流、功率、功率因数）等，满足多样化的实验需求。电工基础实验
能完成“电工基础”“电工学”中的叠加、戴维南、双口网络、谐振、选频及一、二阶电路等实训项目，为学生打下坚实的电工基础。电路分析实验
能完成“电路分析”“电工学”中的单相、三相、日光灯、变压器、互感器及电度表等实训项目，帮助学生深入理解电路原理。电机控制与电力拖动实验
能完成“电机控制”“继电接触控制”及“电力拖动”等课程的实训项目，为学生提供实践电机控制和电力拖动的机会。
四、技术规格
输入电源：三相四线（或三相五线）380V±10%，50Hz。
工作环境：温度范围 -10℃至 +40℃，相对湿度＜85%（25℃），海拔＜4000m。
外形尺寸：160cm×70cm×153cm。
装置容量：＜1.5KVA。
五、实验项目
（一）电工技术实验项目
基本电工仪表的使用与测量误差的计算。
减少仪表测量误差的方法。
线性与非线性电路元件伏安特性的测绘。
电位、电压的测定及电路电位图的绘制。
基尔霍夫定律验证及故障判断。
叠加定理验证及故障判断。
电压源与电流源的等效变换。
戴维南定理验证。
诺顿定理验证。
双口网络测试。
互易定理验证。
受控源（VCCS、VCVS、CCVS、CCCS）的实训研究。
典型电信号的观察与测量。
RC一阶电路响应的测试。
二阶动态电路响应的研究。
R、L、C元件阻抗特性的测试。
RC串、并联选频网络特性测试。
R、L、C串联谐振电路的研究。
用三表法测量交流电路等效参数。
正弦稳态交流电路相量的研究（日光灯功率因数提高实训）。
互感实训。
单相铁心变压器特性的测试。
三相交流电路电压、电流的测量。
三相电路功率的测量。
单相电度表的校准。
功率因数及相序的测量。
负阻抗变换器及其应用。
回转器及其应用。
（二）模拟电路部分
常用电子仪器的使用。
单管放大电路的测量。
场效应管放大器。
负反馈放大器。
差动放大器。
集成运放基本运算电路。
集成运放比较器。
集成运算放大器的有源滤波器。
RC正弦波振荡器。
LC正弦波振荡器。
低频功率放大器（OTL功率放大器）。
低频功率放大器（集成功率放大器）。
集成稳压器稳压电源。
串联型晶体管稳压电源。
电容三点式LC振荡器。
集成乘法器幅度调制电路。
振幅解调器（包络检波）。
振幅解调器（同步检波）。
变容二极管调频器。
电容耦合回路相位鉴频器。
锁相环频率调制器。
锁相环鉴频器。
（三）数字电路部分
数字电路实验基础。
集成逻辑门电路的逻辑功能。
组合逻辑电路的分析。
数据选择器。
小规模组合逻辑电路的设计。
中规模组合逻辑电路的设计。
触发器。
同步时序逻辑电路的分析。
中规模集成时序逻辑器件的应用。
同步时序电路的设计。
序列信号发生器。
数字钟。
（四）电力拖动实验
三相异步电动机的使用与起动。
三相电动机接触器点动正转控制线路。
三相电动机具有自锁的正转控制线路。
三相电动机具有过载保护的正转控制线路。
三相电动机接触器联锁的正反转控制线路。
三相电动机按钮联锁的正反转控制线路。
三相电动机按钮接触器复合联锁控制线路。
三相电动机接触器控制Y/△降压起动。
三相电动机时间继电器控制Y/△降压起动。
工作台自动往返控制线路。
三相异步电动机反接制动控制电路。
三相异步电动机多地控制。
电动葫芦电路维修控制线路。
六、设备配置
（一）KCDG-01 实训主机箱
主机箱外壳采用铁质双层亚光密纹喷塑结构，铝质面板，为实训提供交流电源、直流电源、恒流源、受控源、数控信号源及各种测试仪表等。具体功能如下：
三相四线电源输入：经漏电保护器后，通过总开关，由接触器通过起、停按钮进行操作。
交流电源：
提供三相固定380V交流电源，电流型电压型漏电开关保护。
提供单相0～250V/2A连续可调交流电源一路（配备一台0.5KVA单相调压器）。同时经整流环节可得一组0-240V连续可调直流电源，有表指示输出电压值。
直流电源：
提供两路低压稳压直流0.0～30V/1A连续可调电源，配有数字式电压表指示输出电压
