通用电工电子电拖实验台：多功能、高效、安全的教学实验平台

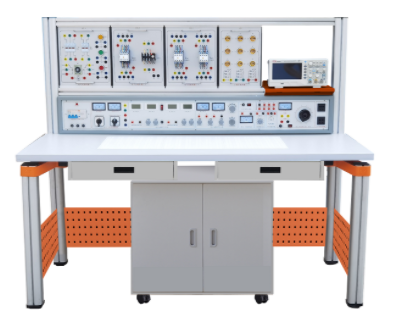

KCDTH-03F型通用电工电子电拖实验台（带直流电机）

一、产品特点

通用电工电子电拖实验台是一款专为高等院校、中专、技校及职业学校设计的多功能实验设备，广泛适用于电工学、电子技术、电力拖动等课程的教学与实验。该实验台具备以下显著特点：

1. 完善的安全保护措施
   实验台配备了接地保护和漏电保护功能，采用高绝缘安全型插座及带绝缘护套的高强度实验导线，确保实验过程的安全性，符合国家相关安全标准。

2. 创新的实验设计
   实验桌中央配备通用九孔万能插件板，主体由ABS注塑而成，内嵌126组铜质九孔一体成型嵌件，表面布有九孔成一组的插孔，支持实验元件模块的自由拼插组合。透明元件盒设计直观，内装元件一目了然，盒盖印刷电路图防刮耐磨，符号清晰美观。元件盒采用科学的压卡式结构，便于维修和拆装。

3. 高效的管理与操作
   元器件存放在实验桌下部的储存柜内，实验时取存方便，显著提高了管理水平和规范化程度，减轻了教师的实验准备工作。

4. 灵活的实验组合
   实验挂箱及各实验模块可根据实验需求自由组合，满足不同课程和实验项目的要求。

二、设备技术指标

1. 工作电源：三相五线 AC 380V±10%，50Hz

2. 工作环境：温度范围 -10℃至 40℃，环境湿度 ≤ 90%（25℃）

3. 外形尺寸：长×宽×高 = 1600×700×1500mm

4. 整机功耗：≤1.0kW

5. 安全保护：接地保护、漏电保护，绝缘电阻 > 5MΩ，漏电动作电流 ≤ 30mA。

三、装置主机构成

（一）主机箱

主机箱采用铁质双层亚光密纹喷塑结构，铝质面板，左边为安全控制、交直流电源、信号源、测量电表等，右边配有多组外部仪器交流工作电源插座。具体功能如下：

1. 输入工作电源：三相五线 AC 380V±10%，50Hz。

2. 输出电源及信号：

• A单元：三相四线

• B单元：交流3V、6V、9V、12V、15V、18V、24V

• C单元：双路恒流稳压电源（0～30V，2A，具有过载及短路保护功能）

• D单元：直流稳压5V，电流0.5A

• E单元：交直流电压0～240V连续可调，电流2A

• F单元：2组220V电压输出插座，供外接仪器使用。

3. 单次脉冲源：每次输出一对正负脉冲。

4. 功率输出函数发生器/频率计：

• 采用DDS技术，产生正弦波、方波和三角波，频率范围0.1Hz - 3MHz。

• 正弦波输出幅度≥10V，失真度<1%（0.1Hz - 1kHz）。

• 方波占空比可调（1% - 99%），频率计最高测量范围100MHz。

5. 音频功率放大器：输入音频电压不低于10mV，输出功率不小于1W，音量可调。

6. 直流电机调速与工作电源单元模块：提供0～220V/2A直流电源和直流电机调速功能。

（二）实验桌结构

实验桌规格为1600×700×1500mm，采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，桌面采用25mm厚的E1级三聚氰胺饰面板。实验桌中央配备通用九孔万能插件板（尺寸：35×90cm），支持元件模块的自由拼插。实验桌后面配有电气实验挂箱支架，方便挂箱的安装与使用。

（三）透明元件创新模块

元件盒采用透明设计，内装元件直观性好，盒盖印刷电路图防刮耐磨，符号清晰美观。元件盒采用压卡式结构，便于维修和拆装。

（四）电气实验挂箱

挂箱采用铝质面板，后盖由铝型材与注塑成型塑料件构成，电气元件接线点均已引至安全插座，实验接线方便、安全、快捷。挂箱包括以下内容：

• 交流接触器

• 热继电器

• 时间继电器

• 行程开关

• 灯座负载挂箱等

（五）电机

实验台配备三相异步电动机（380V/180W）和直流电机（220V/50W），满足电力拖动实验的需求。

（六）学生凳

学生凳采用坚固的金属框架，配备舒适的刨花板凳面，高度适中，移动方便。
