汽车电工电子实验台：高效、安全、多功能的教学平台

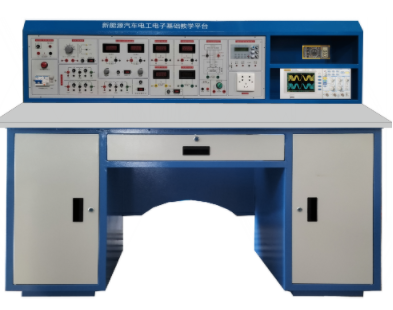

KCQDG-01A型汽车电工电子实验台

一、产品特点

汽车电工电子实验台是一款专为高等院校、中专、技校及职业学校设计的多功能实验设备，特别适用于新能源汽车电工学、电工原理、电路分析等课程的实验教学。该实验台具备完善的安全保护措施和丰富的功能配置，能够满足不同层次的教学需求。

1. 创新实验设计
   实验台中央配备通用电路插板，采用进口ABS材料注塑而成，背面装有压铸铜片，表面布有九孔一组的插孔，支持实验元件模块的任意拼插。透明创新模块直观性强，盒盖印有永不褪色的元件符号，线条清晰美观。盒体与盒盖采用科学的压卡式结构，便于维修和更换元件。

2. 高效管理与便捷操作
   元器件存放在实验操作桌下部的左右柜内，实验时取存方便，有效提高了管理水平和规范化程度，显著减轻了教师的实验准备工作。

3. 安全可靠
   实验台具备接地保护和漏电保护功能，采用高绝缘安全型插座及带绝缘护套的高强度实验导线，确保实验过程的安全性，符合国家相关安全标准。

二、适用范围

汽车电工电子实验台广泛适用于高等院校及要求较高的中专、技校、职业学校，是现有实验室设备的更新换代产品，也是新建或扩建实验室的理想选择。配备该设备是学校提升教学水平和等级的重要标志。

三、设备技术指标

1. 工作电源：单相三线 AC 220V±10%，50Hz

2. 工作环境：温度范围 -10℃至 40℃，环境湿度 ≤ 90%（25℃）

3. 外形尺寸：长×宽×高 = 1600×700×1250mm（可根据实际需求定制）

4. 整机功耗：≤700VA

5. 安全保护：接地保护、漏电保护，符合国家相关安全标准。

四、实训台基本配置及功能

（一）电源控制屏

电源控制屏采用铁质双层亚光密纹喷塑结构，铝质面板，为实验提供交直流电源、信号源和测量仪表。具体功能如下：

1. 交流电源

• 高压交流电源：六路AC220V电源接口，为外配仪器设备提供工作电源。

• 低压交流电源：3V、6V、9V、12V、15V、20V、24V七档可调，输出端具备短路保护、过载保护及自动复位功能，同时提供带中心抽头的双17V交流电源。

2. 直流电源

• 可调直流电源：两路0.0V～30V/2A连续可调，具备截止型短路软保护和自动恢复功能，配备三位半数显指示。

• 固定直流电源：±12V/1A、±5V/1A固定输出，每路均具备短路保护措施。

3. 测量仪表

• 数字直流电流表：测量范围0～2000mA，三位半数显。

• 数字直流电压表：测量范围0～30V，三位半数显。

4. 功率函数信号发生器/频率计

• 采用直接数字频率合成（DDS）技术，产生高精度正弦波、方波和三角波，配备大屏幕LCD显示输出频率、波形和衰减值。

• 正弦波输出幅度≥10V，输出阻抗50Ω，失真度<1%（0.1Hz - 1kHz）。

• 频率范围：0.1Hz - 3MHz，采用键盘直接输入数字设定频率。

• 输出幅度采用电位器调节，正弦波输出具有20dB、40dB衰减。

• 方波占空比可调，调节范围：1% - 99%；方波和三角波采用TTL电平输出。

• 频率计最高测量范围100MHz，自动换档。

（二）实训桌

实训桌采用铁质双层亚光喷塑结构，右侧为仪器存放格，中间为抽屉，用于放置常用工具。下部左右两侧为元件储存柜，用于存放实验元器件。桌中央配置通用九孔电路板（尺寸：35×30cm），支持实验元件模块的任意拼插。透明元件盒设计直观，内装元件一目了然，盒盖印有永不褪色的元件符号，盒盖与盒体采用科学的压卡式结构，便于维修和拆装。每张台桌配有一张胶皮板，用于保护通用底板与桌面（例如在桌上放置工具、焊接等）。

（三）配套工具

实验台配备以下常用工具：

• 数字式万用表

• 小十字螺丝刀

• 小一字螺丝刀

• 小镊子

• 优利德100M双通道7寸LCD示波器（带宽：100MHz；通道：双通道；实时采样率：1GS/S；屏幕：7英寸）。

（四）实验模块配置清单

（五）新能源汽车电工电子基础透明创新实验模块配置清单
