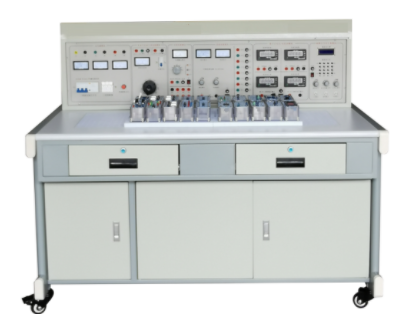

KCQDG-01B型汽车电工电子实验台设备
一、设备概述
汽车电工电子实验台是一款专为高职高专院校、高级技师培训以及各类专业教学设计的多功能实验与实训设备。它广泛适用于电气类、电子类、机械类、机电类以及汽车工程类专业的核心课程，如模拟电子技术、数字电子技术、电工基础、电工原理、电路与磁路、电工学、电力电子技术等，同时也支持非电类专业的《电工与电子技术》课程中模拟与数字电路模块的教学与实训。
此外，该实验台还可满足电子元件识别与检测、电路板焊接、电子产品装配与调试、PCB板图设计等多种实训项目，为学生提供了一个综合应用和创新实践的开放式平台，充分激发学生的潜能。
二、设备技术指标
工作电源：单相三线 AC 220V±10%，50Hz。
工作环境：温度范围 -10℃至 40℃，环境湿度 ≤ 90%（25℃）。
外形尺寸：长×宽×高 = 1500mm×700mm×1250mm。
整机功耗：≤700VA。
安全保护措施：具备接地保护和漏电保护功能，符合国家相关安全标准。采用高绝缘安全型插座及带绝缘护套的高强度实验导线，确保实验过程的安全性。
三、实训台基本配置及功能
汽车电工电子实验台由实训台主体、电源控制屏、实训模块和实训工具组成。
（一）电源控制屏
电源控制屏采用铁质双层亚光密纹喷塑结构，铝质面板，为实验提供稳定的交直流电源、信号源和测量仪表。具体功能如下：
交流电源：
高压交流电源：六路AC220V电源接口，为外配仪器设备提供工作电源。
低压交流电源：3V、6V、9V、12V、15V、20V、24V七档可调，输出端具备短路保护、过载保护及自动复位功能，同时提供带中心抽头的双17V交流电源。
直流电源：
可调直流电源：两路0.0V～30V/2A连续可调，具备截止型短路软保护和自动恢复功能，配备三位半数显指示。
固定直流电源：±12V/1A、±5V/1A固定输出，每路均具备短路保护措施。
测量仪表：
数字直流电流表：测量范围0～2000mA，三位半数显。
数字直流电压表：测量范围0～30V，三位半数显。
功率函数信号发生器/频率计：
采用直接数字频率合成（DDS）技术，产生高精度正弦波、方波和三角波，配备大屏幕LCD显示输出频率、波形和衰减值。
正弦波输出幅度≥10V，输出阻抗50Ω，失真度<1%（0.1Hz - 1kHz）。
频率范围：0.1Hz - 3MHz，采用键盘直接输入数字设定频率。
输出幅度采用电位器调节，正弦波输出具有20dB、40dB衰减。
方波占空比可调，调节范围：1% - 99%；方波和三角波采用TTL电平输出。
频率计最高测量范围100MHz，自动换档。
四、可完成的实训项目
（一）电子元件识别与测量
电阻的认识与测量。
电容的认识与测量。
二极管的认识与测量。
三极管的认识与测量。
电感的认识与测量。
（二）直流电路
电气仪表的使用和测量误差的计算。
电路元件伏安特性的测绘。
未知电阻的测量及单臂电桥电路的应用。
电位、电压的测定及电路电位图的绘制。
基尔霍夫定律的验证与应用。
常用供电电路特点及电子电路最大功率输出条件的研究。
实际直流稳压电源和直流稳流电源的研究。
叠加定理的验证与应用。
戴维南定理和电桥电路的应用。
（三）交流电路
电阻电感串联电路（日光灯电路）的分析与研究。
阻容移相电路的应用及调光台灯电路的研究。
交流电路的功率及功率因数的测量。
R、L、C元件在交流电路中的阻抗与频率特性的研究。
R、L、C串联谐振电路的研究。
三相四线制负载电压、电流的测量。
三相三线制对称负载星形及三角形接法时负载电压与电流的测定。
（四）磁路与变压器
自感系数的测定及电感尖峰电压的测量与抑制方法。
互感电路的研究。
单相变压器特性的研究。
单相变压器并联运行特点的研究。
（五）电路暂态过程
一阶电路暂态过程的研究。
微分电路和积分电路及其应用。
汽车电工电子实验台：核心优势
多功能性：满足多专业、多课程的教学与实训需求，覆盖从基础到高级的多种实验项目。
安全性：具备完善的接地保护和漏电保护功能，确保实验过程的安全可靠。
灵活性：透明元件盒与PCB板设计，支持自由组合与创新实践，激发学生创造力。
实用性：配备丰富模块与工具，贴合实际教学场景，便于教师教学和学生学习。
汽车电工电子实验台是高职高专院校及高级技师培训的理想选择，能够帮助学生系统掌握专业知识，提升实践技能，为未来的职业发展奠定坚实基础。
