KCQDG-01C型汽车电工电子实验台

一、产品特点

汽车电工电子实验台是一款专为新能源汽车相关专业设计的教学设备，广泛适用于电工电子基础、电工原理、电路分析等课程的实验教学。它集成了多种交直流电源、信号源、测量仪表以及汽车电工电子实训模块，具备完善的安全保护措施，为学生提供了一个高效、安全的学习平台。

实验台的实训模块采用透明封闭元件盒和PCB板设计，元件盒由透明有机工程塑料注塑而成，具有直观的示教功能。使用者可以清晰地观察到元件的形状和接线方式，这不仅便于教师讲解，也利于学生快速理解和掌握。面板采用PCB制作，表面清晰、符号线路明确，元件更换方便，大大提高了实验的灵活性和耐用性。

透明元件盒内置多元件、典型实训单元电路和传感器，导线插孔采用2mm防转座设计，导线配备弹性插头，确保连接的可靠性和安全性。每个实训模块配备四个弹性插脚，与专用实训孔板配套使用，方便学生快速搭建实验电路。此外，透明封闭元器件存放在实验操作桌下的存储柜内，实验时取存方便，有效提高了实验管理的规范化程度，减轻了教师的准备工作负担。

二、设备技术指标

1. 工作电源：单相三线 AC 220V±10%，50Hz。

2. 工作环境：温度范围 -10℃至 40℃，环境湿度 ≤ 90%（25℃）。

3. 外形尺寸：长×宽×高 = 1650mm×700mm×1250mm（可根据实际需求定制）。

4. 整机功耗：≤500VA。

5. 安全保护：具备接地保护和漏电保护功能，符合国家相关安全标准。

三、基本配置及功能

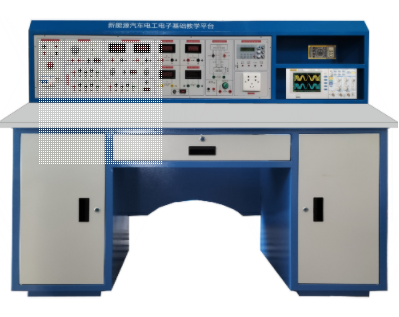

汽车电工电子实验台由实训台、电源控制屏、实训模块和配套工具组成。

（一）电源控制屏

电源控制屏采用铁质双层亚光密纹喷塑结构，钢质面板，为实验提供稳定的交直流电源、信号源和测量仪表。具体功能如下：

1. 交流电源：

• 高压交流电源：四路AC220V电源接口，为外配仪器设备提供工作电源。

• 低压交流电源：3V、6V、9V、12V、15V、20V、24V七档可调，输出端具备短路保护、过载保护及自动复位功能，同时提供带中心抽头的双17V交流电源。

2. 直流电源：

• 可调直流电源：两路0.0V～30V/2A连续可调，具备截止型短路软保护和自动恢复功能，配备三位半数显指示。

• 固定直流电源：±12V/1A、±5V/1A固定输出，每路均具备短路保护措施。

3. 测量仪表：

• 数字直流电流表：测量范围0～2000mA，三位半数显。

• 数字直流电压表：测量范围0～30V，三位半数显。

4. 功率函数信号发生器/频率计：

• 采用直接数字频率合成（DDS）技术，产生高精度正弦波、方波和三角波，配备大屏幕LCD显示输出频率、波形和衰减值。

• 正弦波输出幅度≥10V，输出阻抗50Ω，失真度<1%（0.1Hz - 1kHz）。

• 频率范围：0.1Hz - 2MHz。

• 输出幅度采用电位器调节，正弦波输出具有20dB衰减。

• 方波占空比可调，调节范围：1% - 99%；方波和三角波采用TTL电平输出。

• 频率计最高测量范围：50MHz。

（二）实训桌

实训桌采用铁质双层亚光喷塑结构，右侧为仪器存放格，中间为抽屉，用于放置常用工具。下部左右两侧为元件储存柜，用于存放实验元器件。桌中央配置通用九孔电路板（尺寸：35×30cm），学生可根据实验电路需求在其上拼插元件盒，快速搭建实验电路。透明元件盒设计直观，内部元件一目了然，便于学生操作和教师指导。

（三）配套工具

实验台配备以下常用工具：

• 数字式万用表（VC890D）。

• 小十字螺丝刀。

• 小一字螺丝刀。

• 小镊子。

• 便携式汽车示波器。

四、设备配置清单

五、新能源汽车电子电力基础透明创新实验模块配置清单（每台）
