扶梯综合实训设备

扶梯综合实训设备

一、设备简介

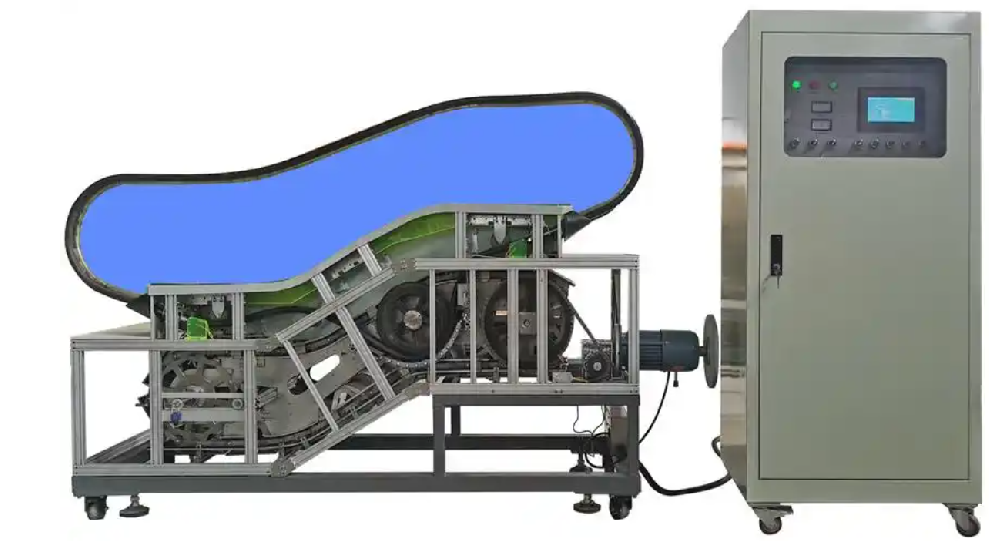

人行自动扶梯实训装置，是依据真实自动扶梯的安装、调试及维护保养需求精心设计的。此设备有助于学生直观地理解和掌握自动扶梯在各种运行状态下的机械动作及可能出现的故障现象。其桁架外部巧妙地采用了透明玻璃结构，便于观察内部结构。

该设备能够全面满足GB16899-2011所规定的载客和安全保护功能，同时也符合TSGT7005-2012的相关标准。它采用了先进的自动扶梯一体化控制技术和旁路变频驱动技术，并配备了符合GB16899-2011标准的PESSRAE（可编程电子安全相关系统），确保了设备的安全性和可靠性。

此外，实训装置中还巧妙地设置了多项电路故障，学生需通过原理图进行分析和判断，从而全面而真实地了解电梯电气故障及其排除方法。这款设备是技能培训考核的理想选择，其教学效果显著。

二、核心配置列表

序号 名称 数量 单位 备注
1 人行自动扶梯实训装置 1 套 2 扶梯稳固支撑支架 1 套 3 扶梯检修专用梯 1 套 4 扶梯实训考核实验平台 1 套 5 默纳克（NICE）电梯一体化控制器 1 台 （实物电梯控制器系统）
6 控制器数据传输线缆 1 套 7 安装维修实训专业工具 1 套

三、实训内容要求

1、学生需熟悉自动扶梯的构造，包括涨紧装置、梯级、梯级导轨、扶手带、牵引链、梳齿板、驱动装置等主要部件的名称及其功能。

2、了解并掌握自动扶梯各类保护装置的作用及其安装位置，如曳引链条断裂保护装置、梳齿异物保护装置等。

3、进行扶梯梯级的拆卸与安装实训，提升动手能力。

4、掌握扶梯的保养技能，包括梯级系统、扶手系统、安全保护装置、传动部件等的维护保养。

5、进行护壁板、内外盖板、裙板的清洁保养工作。

6、检测并维修电气控制系统及照明系统。

7、对扶梯梯级进行清洁维护，确保其整洁。

8、全面检查扶梯梯级的整体运行情况。

9、清洁保养扶梯的上、下机房。

10、进行扶梯润滑油系统的补充与更换实训，掌握相关技能。

四、配件材料说明

序号 内容描述
1 扶手支架型材 ：采用优质发纹不锈钢材料，美观且耐用。
2 护壁板 ：选用透明钢化玻璃，便于观察内部结构。
3 内盖板 ：同样采用发纹不锈钢材料，与扶手支架风格一致。
4 外盖板 ：发纹不锈钢材料，增强了整体的坚固性和美观性。
5 围裙板 ：发纹不锈钢材料，提升了设备的整体质感。
6 梯级 ：采用不锈钢喷塑工艺，梯级宽度为800mm，确保乘客的舒适与安全。
7 梯级颜色 ：黑色（带有醒目的黄边框），易于识别。
8 扶手带 ：选用黑色材质，与整体色调相协调。
9 前沿板及盖板 ：采用发纹不锈钢材料，提升了设备的耐用性和美观度。
10 梳齿保护 ：采用合成树脂材料（黄色），醒目且易于维护。
11 桁架保护 ：采用5mm厚的透明有机玻璃板，既保护了内部结构又便于观察。
12 变频节能功能 ：配备光电传感器，实现智能节能控制。
