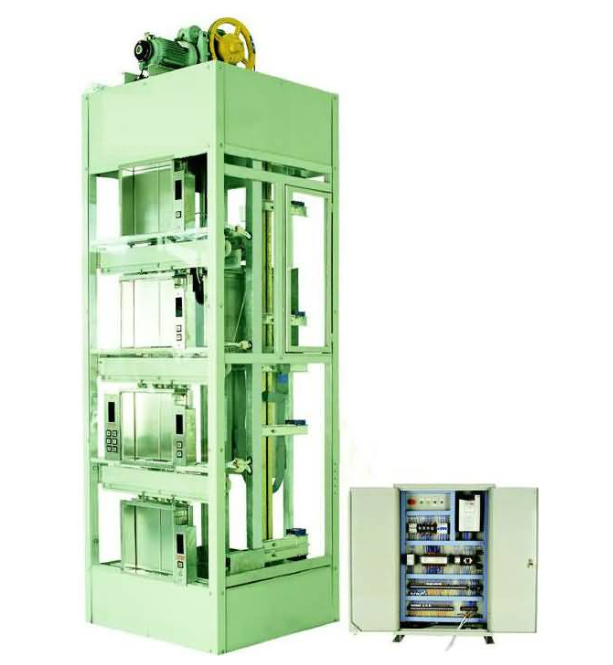

一、设备简介

本设备专为各类教育机构、劳动培训中心、质监局特检部门以及电梯维护保养单位设计，旨在满足电梯安装、维修及保养方面的实训需求。该电梯基于常见的升降式电梯结构，采用钢管焊接工艺，表面经过磷化处理并喷塑，确保了结构的稳定性和刚性。

为了提升教学效果，电梯的侧板及关键部件如限速器、轿厢、层门等均采用透明有机材料制作，便于学生观察内部结构。同时，电梯配备了与实际电梯比例缩小的导轨和对重系统，以及精密的轿门门机导轨和层门导轨，确保运行控制的逼真性。

特别设计的限速器能够模拟电梯在超速状态下的安全钳制动过程，真实展现电梯的安全运行保护功能。此外，电梯的电气控制系统采用与实物电梯一致的默纳克一体机控制系统，功能全面且性能稳定，非常适合教学使用。

本设备还具备开放式软硬件结构，便于院校进行二次开发研究，如实现群控、并联控制、集选控制及信号控制等多种电梯控制模式。

二、主要技术参数概览

1. 设备尺寸（含轮）：长1000mm、宽900mm、高3150mm；控制柜尺寸：800mm600mm1800mm。

2. 净重约400kg，轿厢载重20kg。

3. 系统控制器采用默纳克NICE1000（与实物电梯控制器系统一致）。

4. 输入电压380V，频率50Hz，额定电流2.5A，功率0.4KW。

5. 曳引机速比1:15，模数1.5（蜗轮减速器），曳引电动机型号YS-5634W，功率0.4KW，电压220V，转速1400rpm。

6. 结构形式为四层站，电梯平层机构包括旋转编码器和永磁感应器。

三、电梯基本结构解析

1. 机房部分：包含曳引减速机、曳引电动机、制动器、曳引轮、限速器及旋转编码器。

2. 井道部分：涵盖导轨、对重机构、轿厢（含门机机构、安全钳、导靴等）、层门、楼层召唤指示控制器、曳引绳、导向轮、平层感应器、限位及极限开关、随行电缆等。

3. 电气控制部分：包括电源空气开关、DC12V驱动电源、默纳克一体机、接线端口电路板等。

电梯轿厢位置及电气选层信号通过双稳态磁性开关获取，优化了线路系统，提高了运行可靠性。

四、安全保护系统详解

1. 限速器与安全钳保护：在电梯超速或下滑异常时，限速器紧急制动，通过安全钢索及连杆机构带动安全钳动作，确保轿厢卡在导轨上。

2. 弹簧缓冲装置：作为电梯极限位置的安全装置，缓冲器在电梯冲底或冲顶时吸收能量，使轿厢或对重安全减速停止。

3. 终端极限开关保护：在电梯井道顶层及底层装有终端极限开关，当电梯失控时切断控制电路，使轿厢停止运行。

4. 门安全触板保护：轿厢门边沿装有活动触板，接触障碍物时通过联杆触发微动开关，使门重新打开。

5. 厅门自动闭合装置：层门关闭后，门锁机械锁钩啮合，同时电气连锁触头闭合，电梯控制回路接通后方可运行。

五、实验项目概览

1. 感应器故障实验：包括上/下强迫减速感应器、上/下限位感应器损坏时的电梯运行状态模拟。

2. 触点、开关、按钮故障实验：涵盖触板开关、开关门按钮、内选及呼梯按钮失灵等故障模拟。

3. 控制器故障实验：包括内选按钮灯不亮、控制器输出故障等问题的模拟与排查。

各故障点均设置于开关外部，并引至故障端子排，便于学生进行故障排查与修复练习。故障排除示例说明以具体故障为例，指导学生进行短接操作以恢复电梯正常运行，并在故障排除后拆除短接线。
