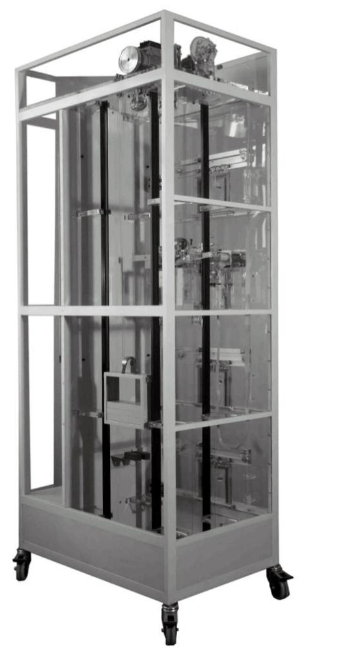

四层透明仿真教学电梯实训装置

四层透明仿真教学电梯实训装置

概述

透明仿真教学电梯，专为各大中专院校、技校、职业学校、劳动就业培训中心以及电梯维修与物业管理部门设计，旨在满足电梯专业和工业自动化专业课程的教学需求。通过这款电梯，我们能更好地普及电梯知识，提升电梯使用技能，并培养出更多适应电梯行业发展需求的专业人才。经过深入探索与精心设计，我们成功推出了这款教学电梯。

这款教学电梯，基于最常见的升降式电梯结构，采用透明有机材料精心打造。其外观与实际电梯无异，且功能齐全，堪称小型化的真实电梯。特别的是，其大部分部件采用透明材料，内部结构清晰可见，运行过程一目了然。学生可反复操作，直观、深入地了解并掌握电梯的结构与工作原理，显著提升学习效率。相较于以往单纯的理论教学或实地参观，这款电梯提供了更安全、全面的学习体验。

电气控制系统方面，我们采用了松下可编程控制器（PLC）实现逻辑智能控制，结合交流变频调速（VFO）驱动技术。电梯的硬件结构组成及功能与实际电梯完全一致，性能可靠、运行平稳、操作简单、能耗低，且非常适合教学使用。

电梯基本结构解析：

1. 机房部分：涵盖曳引机、制动器、限速器、曳引轮、导向轮或复绕轮、手动盘车轮等关键部件，以及控制柜、电源开关、照明开关等辅助设施。

2. 井道部分：包括轿厢、轿厢导轨、对重导轨、对重架、缓冲器、限位开关等，以及控制电缆、随行电缆线、限速器钢丝绳张紧装置等。

3. 轿厢部分：由轿厢本体、安全钳、导靴、自动开关门机、平层装置等组成，还包括操纵箱、指令按钮、指层灯、照明及检修盒等。

4. 层门部件：主要包括厅门、召唤按钮箱、楼层显示器、门锁及电气联锁装置。

电梯基本功能介绍：

A. 超速安全保护：当电梯发生超速或下滑故障时，限速器紧急制动，通过安全钢索及连杆机构带动安全钳动作，确保轿厢卡在导轨上。

B. 弹簧缓冲装置：作为电梯极限位置的安全装置，当电梯因故障导致蹲底或冲顶时，弹簧缓冲器吸收能量，使轿厢或对重安全减速直至停止。

C. 上下限位开关：安装于井道上下端部，防止轿厢超出设定范围。超出限位时，电机自动停止工作。

D. 厅门自动闭合与门锁：层门的开闭由轿门上的门刀片控制，层门关闭后，门锁机械锁钩啮合，电梯方可启动。

E. 层门连锁开关：确保所有层门关闭时，电梯方可升降。若有一层层门未关闭，电梯即停止运行。

F. 终端极限开关安全保护：在井道顶层及底层装有终端极限开关，当电梯失控导致冲顶或蹲底时，发出报警并切断控制电路，确保轿厢停止运行。
