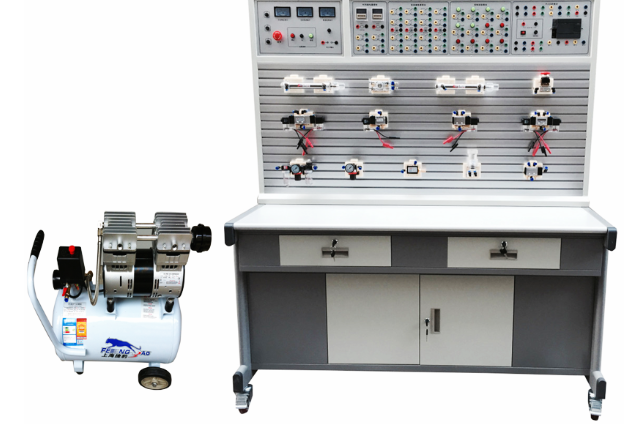

气动PLC控制实训装置（铝槽式）
一、设计理念与用途
本气动PLC控制实训装置（铝槽式）依据《液压与气压传动》、《气动控制技术》等权威教材精心打造，旨在通过实践与理论相结合的教学方式，提升学生对气动控制及PLC编程技术的理解与应用能力。它不仅适用于气动基本控制回路的实验，还涵盖了模拟气动控制技术应用、课程设计以及PLC编程与应用的深入探索，是机电一体化的理想教学平台。
二、适用场景
该实训装置广泛适用于大中专院校、技校及职业学校的机械工程、机电一体化、自动化等相关专业，可配合《液压与气压传动》、《气动控制技术》、《PLC可编程序控制器原理及应用》等课程进行实验教学。同时，它也作为机电气一体化综合实验台，满足综合技能训练的需求。
三、主要技术参数概览
输入电源：标准220V，允许偏差±10%，频率为50Hz。
装置容量：严格控制在2kVA以下，确保能耗效率。
环境适应性：适应-5℃至40℃的温度范围，工作湿度不超过90%（在40℃时）。
尺寸规格：整体尺寸为1500mm×700mm×1750mm，便于摆放与操作。
静音空压机：采用AC220V供电，电机功率750W，公称容量24L，额定输出气压0.8Mpa，为实训提供稳定、低噪音的气源。
电器控制单元：集成电源模块、PLC主机模块、控制模块等，支持AC220V交流电压与DC24V直流电压输出，便于多种控制需求。
四、装置特色亮点
模块化设计：气动元件独立成模块，配备弹性插脚底板，灵活安装在实训面板上，回路搭接快捷方便。
稳固结构：实训桌与实训台采用铁质双层亚光密纹喷塑结构，坚固耐用，内部空间用于存放液压元件。
安全性能：系统额定压力低（0.8Mpa），电气控制采用低电压直流24V电源，确保实训过程安全无忧。
多样化控制：支持手控、气控、电控等多种控制功能，满足不同教学需求。
PLC编程体验：配备PLC控制模块，通过对比继电器控制与PLC控制，加深学生对PLC编程优越性的理解。
综合实验平台：集气动元件、继电器控制、PLC编程及监控技术于一体，功能全面，适应性强。
五、气动基本实训回路概览
本装置支持多种气动基本实训回路，包括但不限于：
单/双作用气缸换向回路
单/双作用气缸速度控制回路
缓冲回路、二次压力控制回路
延时回路、过载保护回路
同步动作回路、联动回路
PLC编程软件学习与应用等
六、配置清单：
| 序号 | 名 称 | 型 号 | 数量 | 单位 |
| 1 | 实训桌 | 1500mm×650mm×780mm | 1 | 张 |
| 2 | 实训台 | 1330mm×300mm×920mm | 1 | 台 |
| 3 | PLC主机模块 | 三菱FX1S-20MR | 1 | 块 |
| 4 | 电源模块 | AC220V交流电压、DC24V直流电压 | 1 | 块 |
| 5 | 继电器控制模块 | 1 | 块 | |
| 6 | PLC控制按钮模块 | 1 | 块 | |
| 7 | 静音无油空气压缩机 | 电机功率：750W公称容量24L；额定输出气压0.8Mpa | 1 | 台 |
| 8 | 单作用缸 | QGX25ⅹ100 | 1 | 只 |
| 9 | 双作用缸 | QGX25ⅹ100 | 2 | 只 |
| 10 | 旋转气缸 | （透明） | 1 | 只 |
| 11 | 三联件 | AC2000 | 1 | 只 |
| 12 | 减压阀（带压力表） | AR2000 | 1 | 只 |
| 13 | 手动换向阀 | H210—08 | 2 | 只 |
| 14 | 单电磁换向阀（二位三通）常开 | 3V210-8 | 1 | 只 |
| 15 | 单电磁换向阀（二位三通）常闭 | 3V210-8 | 1 | 只 |
| 16 | 单电磁换向阀（二位五通） | 4V210-8 | 2 | 只 |
| 17 | 双电磁换向阀（二位五通） | 4V220-8 | 1 | 只 |
| 18 | 双电磁换向阀（三位五通） | 4V230-8 | 1 | 只 |
| 19 | 单气换向阀（二位五通） | 4A210—08 | 2 | 只 |
| 20 | 双气换向阀（二位五通） | 4A220—08 | 2 | 只 |
| 21 | 行程阀（机控） | MOV—2 | 1 | 只 |
| 22 | 行程阀（按钮） | MOV—3 | 1 | 只 |
| 23 | 行程阀（按钮带锁） | MOV—3A | 1 | 只 |
| 24 | 或门型梭阀 | KV—08 | 2 | 只 |
| 25 | 快速排气阀 | QE—02 | 2 | 只 |
| 26 | 单向节流阀 | ASC-08 | 2 | 只 |
| 27 | 单向节流阀（装在缸体上） | JSC601 | 7 | 只 |
| 28 | 单向阀 | 1/4 | 2 | 只 |
| 29 | 顺序阀 | （透明） | 1 | 只 |
| 30 | 气容 | 1 | 只 | |
| 31 | 消声器 | 1/8 | 2 | 只 |
| 32 | 消声器 | 2/8 | 1 | 只 |
| 33 | 三通（T型三通） | Ø 6 | 6 | 只 |
| 34 | 三通（Y型减径三通） | Ø 8—Ø 6 | 1 | 只 |
| 35 | 四通 | Ø 6 | 4 | 只 |
| 36 | 气管 | PU6ⅹ4 | 20 | 米 |
| 37 | 磁性开关 | 4 | 只 | |
| 38 | 编程电缆（适配器） | 三菱 | 1 | 条 |
| 39 | 实验导线 | 1 | 包 | |
| 40 | 工具箱 | 1 | 个 | |
| 41 | 内六角扳手 | 3 | 把 | |
| 42 | 螺丝刀 | 2 | 把 | |
| 43 | 剪刀 | 1 | 把 | |
| 44 | 活动板手 | 1 | 把 | |
| 45 | 尖嘴钳 | 1 | 把 | |
| 46 | 气孔塞头 | Ø 6 | 10 | 只 |
| 47 | 气动实训说明书 | 1 | 册 | |
| 48 | 三菱PLC编程软件、程序软件 | 光盘 | 1 | 盘 |
