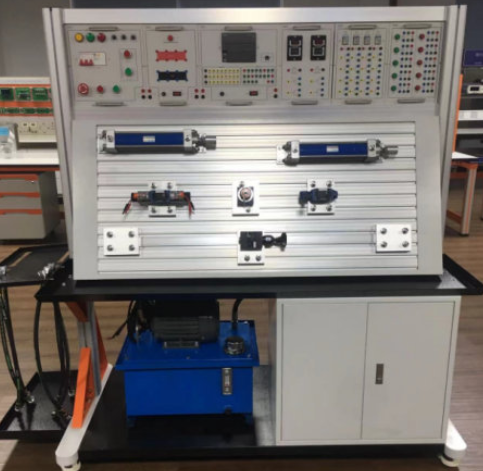

液压传动测试实验台
一、引言
液压传动综合实验台专为工科大专院校设计，旨在通过实践教学加深学生对液压传动技术的理解。该平台集成了力士乐型先进液压元件与模块化设计理念，构建了一个易于插接、灵活多变的液压系统，为学生提供了全面探索液压系统原理、性能及应用的平台。
二、核心特点
坚固美观的结构设计：主体框架采用优质钢材，表面经亚银喷塑处理，既美观又耐用。操作面板选用阳极氧化处理的T型槽铝型材，搭配液压元件储存箱，整体布局合理，操作便捷。
模块化液压元件设计：所有液压元件均设计为独立模块，附带安装底板，用户可根据实验需求，在通用铝合金型材板上自由组合各种实验回路，简化操作流程，提升实验效率。
高效可靠的连接方式：采用闭合式防漏快插接头，确保实验回路组装简便、快捷且密封性能优越，有效防止漏油，保持实验环境清洁。
高品质液压阀件：选用符合工业标准的国内名牌产品，性能可靠，精度高，确保实验结果的准确性。
多元化的控制方式：支持PLC控制与手动控制等多种模式，满足不同实验场景的需求，培养学生的综合应用能力。
安全稳定的系统性能：配备进口电机泵组，低噪音运行，压力流量自动限压。液压元件最大承受压力达7Mpa，额定工作压力6.3Mpa，结合电源漏电保护及24V直流安全电压控制电路，确保实验过程安全无忧。
三、丰富的实验项目
液压元件工作原理认知实验：帮助学生直观理解各类液压元件的基本功能与工作原理。
典型液压回路实验：涵盖节流调速、压力控制、减压、卸荷、平衡、调速、同步、顺序动作、缓冲、锁紧及换向等十大类，共计90余种回路实验，全面覆盖液压传动技术的各个领域。
PLC电气控制实验：包括PLC编程、软件使用、与计算机通讯、在线调试监控及液压传动控制优化等内容，结合机电液一体化控制实验形式，提升学生的综合实践能力。
四、技术参数
实验工作台：尺寸长×宽×高=1600mm×650mm×1850mm，由金属板材与铝合金型面板（T型钩槽）构成，结构稳固，操作便捷。
液压泵站：
系统额定工作压力：7Mpa（最大可至10Mpa）
电机—泵装置：配备单向变量叶片泵，公称排量6.67 mL/r；电机为三相交流电压，0.75KW，转速1450r/min。
油箱：公称容积30L，配备液位、油温指示计，吸油、回油滤油器及安全阀等。
常用液压元件：主要采用北京华德力士乐技术元件，每个元件均配备油路过渡底板，便于在铝合金面板上灵活安装。
电气测控单元：采用FX1S-20MR型号PLC，I/O口20点，继电器输出形式，电源电压AC 220V/50Hz，控制电压DC24V，支持手动、自动、顺序等多种控制模式，操作安全可靠。
五、配置清单：
名称 | 型号 | 单位 | 数量 |
实训台 | 1液压实训台桌规格:1600×650×1800mm（±10mm） | 台 | 1 |
液压元件架 | 尺寸：970mm×650mm×1700mm， | 个 | 1 |
三相电源模块 | 设备模块 | 块 | 1 |
油泵控制模块 | 设备模块 | 块 | 1 |
中间继电器模块 | 设备模块 | 块 | 1 |
按钮模块 | 设备模块 | 块 | 1 |
工业油泵 | VP-08-FA3 | 套 | 1 |
油泵电源线 | 2.5米 | 根 | 1 |
抗磨液压油 | L-HM46 | 升 | 50 |
油棉 | 配套设备使用 | 包 | 1 |
大号漏斗 | 配套设备使用 | 个 | 1 |
PVC透明管 | 内径12mm 编织网 | 米 | 1 |
PVC透明管 | 内径25mm | 米 | 1.5 |
PVC透明管 | 内径30mm | 米 | 1.5 |
塑料壶 | 50斤/桶 | 个 | 2 |
塑料壶 | 5斤/桶 | 个 | 1 |
液压三通板 | 50×30×30mm | 件 | 4 |
甘油式压力表 | 50×30×30mm（0-10Mpa） | 件 | 2 |
实验油管 | 8通径 | 件 | 1 |
实验安全拔插线 | 68条 | 件 | 1 |
国标电源线 | 1.5米 | 根 | 6 |
五套线心护 | 5x0.75 白色 | 根 | 6 |
三芯护套线 | 3×1.5 | 根 | 2 |
三相四线插座 | 86GC-276 | 个 | 1 |
子弹头三位插板 | TS-103B | 个 | 1 |
单相二极插头 | 平波T2-10P | 个 | 1 |
三极带地插头 | K-88 | 个 | 1 |
明装线盒 | 86HM331（86型） | 个 | 1 |
保险丝 | 5A | 个 | 20 |
保险丝 | 10A | 个 | 20 |
绝缘胶布 | 3M | 个 | 1 |
生料带 | 10-15-20M | 个 | 1 |
实验配备工具 | 配套设备使用 | 套 | 1 |
实训指导书 | 册 | 2 | |
双作用油缸（单出杆） | GHB50-100 | 件 | 2 |
二位三通电磁换向阀 | 3WE6A61B/CG24N9Z5L | 件 | 1 |
二位四通电磁换向阀 | 4WE6D61B/CG24N9Z5L | 件 | 2 |
三位四通电磁换向阀（O型） | 4WE6E61B/CG24N9Z5L | 件 | 1 |
三位四通电磁换向阀（H型） | 4WE6H61B/CG24N9Z5L | 件 | 1 |
三位四通电磁换向阀（M型） | 4WE6G61B/CG24N9Z5L | 件 | 1 |
三位四通电磁换向阀（P型） | 4WE6M61B/CG24N9Z5L | 件 | 1 |
三位四通电磁换向阀（Y型） | 4WE6J61B/CG24N9Z5L | 件 | 1 |
手动换向阀 | 4WMM6E50B | 件 | 1 |
节流阀（节流截止阀） | DVP10-1-10B | 件 | 2 |
单向节流阀 | DRVP10-1-10B | 件 | 2 |
单向阀 | RVP10-10B | 件 | 2 |
液控单向阀 | SV10PA2-30B | 件 | 2 |
调速阀 | 2FRM6A76-2XB/16QM | 件 | 2 |
单向调速阀 | 2FRM6A76-2XB/16QR | 件 | 2 |
直动式溢流阀 | DBDH6P10B/25 | 件 | 2 |
先导式溢流阀 | DB10-1-50B/100 | 件 | 1 |
先导式减压阀 | DR1O-4-50B/100Y | 件 | 1 |
先导式顺序阀（单向顺序阀） | DZ10-1-30B/210 | 件 | 2 |
压力继电器 | HD-HED80P1X/50Z14KW | 件 | 1 |
