透明液压演示装置

透明液压演示装置

一、引言

本透明液压演示装置，集现代加工工艺与进口透明有机玻璃材料于一体，旨在通过直观展示液压元件的内部结构及液压传动回路的工作过程，为教学与研究提供强有力的支持。该装置不仅适用于单个液压元件的教学，还能进行基本回路实验演示及液压系统的课程设计与毕业设计，满足多层次学习需求。

二、核心特点

1. 实验台结构设计：采用70*70mm特制铝型材，表面经氧化处理，美观耐用。桌面为整块钢板，设有漏油槽，便于清洁。特别设计的超大铝质“T”型面板，支持两组学生同时进行实验，提升教学效率。

2. 阀体材料精选：选用日本进口旭化成PMMA 80N光学级注塑级有机玻璃，透光率高达93%，耐温范围-30℃至+70℃，通过SGS/ROHS环保认证。其优良的耐热性、力学强度及耐候性，确保长期使用不变形、不龟裂、不发黄。

3. 创新散热模块：针对电磁阀工作时的发热问题，特别设计散热模块，有效控制阀体温度，避免热效应导致的泄漏，保障实验顺利进行。

4. 高效插接方式：采用JB/ZQ4434-86标准的双开闭式液压快速接头，承压能力强，密封性好，使用寿命长。接头材料为碳钢镀铬，密封圈为丁腈橡胶，确保实验回路组装简便、快捷、清洁。

5. 元件模块化设计：各液压元件独立成模块，配备安装底板，可灵活组建多种实验回路，操作简便快捷。

6. 强大的可扩展性：在保证设备稳定的前提下，提供丰富的扩展功能。不仅支持气动硬件的搭接，还能实现送料机构、机械手抓取机构等复杂实验的搭建，满足多元化教学需求。

7. 易维护设计：独特的防护与易维护设计，减少维护工作量。脱油前后元件分开放置，设有回油盘实现资源回收再利用。整机维护简便，单次维护不超过1小时。

8. 系统安全性能：液压元件最大承受压力1.2Mpa，额定工作压力0.8Mpa，属于安全低压系统。电源配备漏电保护功能，确保实验安全无忧。

9. 控制多元化：支持PLC控制、继电器控制、时间继电器控制及手动控制等多种控制方式，满足不同实验需求。

三、技术性能

• 输入电源：单相三线制～220V±10%，50Hz

• 工作温度：-5℃～+40℃，相对湿度＜85%

• 装置容量：＜1.5KVA

• 外形尺寸：1600mm×700mm×1760mm

四、实验内容丰富

1. 液压原理基础实验

2. PLC电气控制实验，包括PLC编程、软件使用、与计算机通讯及液压传动控制优化等

3. 液压基本回路实验，涵盖调压、卸荷、稳压、卸压、调速、同步、换向、锁紧等十余大类，扩展可达九十多种回路

五、实验台主要组成

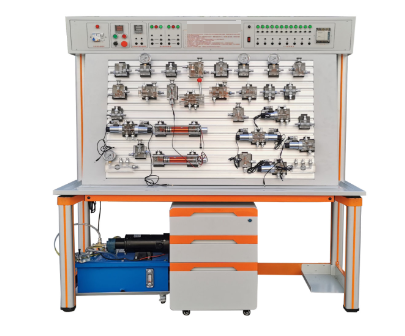

1. 实验台架：高性能铝型材结构，配备储存柜及万向脚轮，整体设计简约高端。实验桌后设有实训操作屏，顶部安装主机箱。

2. 主机箱：集成安全保护、泵站控制、时间继电器、继电器控制模块及PLC等，提供全面的实验控制功能。

3. 液压泵站：系统额定工作压力0.8Mpa，最大可达1.5Mpa。电机可选齿轮泵、摆线泵或叶片泵，直流调速，低噪音运行。油箱配备液位、油温指示计及安全阀等，确保实验安全稳定。
