气动PLC控制实训平台

气动PLC控制实训平台

一、设计理念与教材基础

本气动PLC控制实训平台紧密依托《液压气动传动技术与实训》、《气动控制技术》等权威教材，专为机械类、机电类本科生量身打造，旨在通过丰富的实验项目与课程设计，提升学生的实践操作能力与创新思维。该平台集可编程控制器（PLC）、工业气动元件及执行模块于一体，不仅覆盖了气动基础控制回路实验，更拓展了气动-电气控制回路、气动-PLC控制回路等高级应用实验，满足多层次教学需求。

二、核心特点概览

1. 模块化设计：气动元件均设计为独立模块，配备便捷安装的底板，学生可轻松在“T”型槽铝合金型材板上构建各类实验回路，操作简便快捷。

2. 快速连接系统：采用快速接头，确保安装与拆卸过程既可靠又省时，极大提升了实验效率。

3. 高性能气动元件：选用工业级气动元件，性能稳定可靠，精度高，使用寿命长，为实验提供坚实保障。

4. 低噪音工作环境：配备超静音工作泵站，噪声低于50分贝，营造宁静的实验氛围。

5. 高度可扩展性：平台设计预留充足扩展空间，支持液压元件搭接，实现液气综合实验；同时，大铝合金操作面板为送料机构、挖掘机机构等复杂实验提供硬件基础。

6. 广泛兼容性：与MPS自动化物流系统、FMS柔性系统无缝兼容，电控与硬件部分支持多类机电、液、气模块组合，满足多样化实验需求。

7. 多元化控制方式：涵盖纯气动（手动）控制、继电器电控气动、PLC电控气动及组态控制等多种控制方式，全面锻炼学生的控制技能。

8. 卓越安全性能：系统额定工作压力为1.0Mpa，属安全低压范畴；电源配备漏电保护，确保实验安全无忧。

三、实验项目精选

平台支持包括单/双作用气缸换向回路、速度控制回路、缓冲回路、过载保护回路、PLC编程及应用在内的多达28项实验项目，全面覆盖气动技术的基础与进阶内容，助力学生深入理解并掌握气动控制技术。

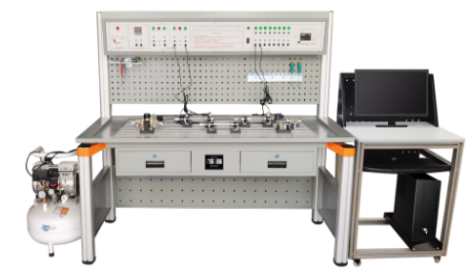

四、实验台结构解析

1. 实验桌：采用高性能铝型材及压铸框架连接构件，桌面设计科学，便于实验操作与清洁维护。

2. 静音气泵：提供稳定的气源供应，低噪音设计确保实验环境舒适。

3. 气动元件：精选优质气动元件，配备过渡底板与快换接头，便于搭建与调整实验回路。

4. 主控机箱：集成工作电源、PLC控制器及多种控制模块，为实验提供强大的控制支持。

5. 电脑桌：配备万向轮，便于移动；设计有电脑后靠、键盘托及主机支架，满足学生编程与数据分析需求。

五、配置清单
1、操作台基础硬件
