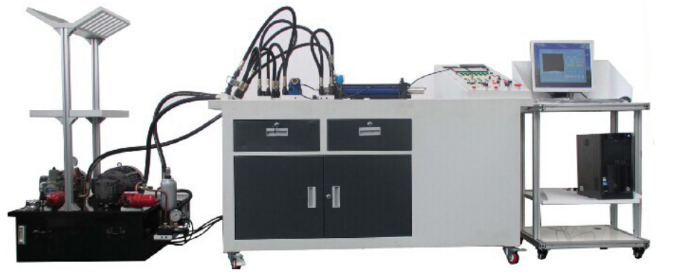

液压安装调试实训装置
一、卓越性能特性概览
电气安全强化设计：本实训装置采用严格的电气隔离策略，380V泵站电力独立控制，并集成电机软启动系统，配备多重保护（过载、过热、短路、漏电），实验模块则统一采用DC24V低压供电，全方位保障学生操作安全。
精选电器元件：所有电器组件均源自国内外知名品牌，确保高性价比、稳定运行及高安全标准，为实训教学提供坚实支撑。
工业级液压元件：采用北京华德液压工业级元件，不仅性能卓越，贴近工业应用实际，还完全符合教学大纲要求，为学员提供真实工业环境模拟。
灵活扩展能力：实训装置支持高度定制化配置，用户可根据需求增加模块盒，轻松实现功能扩展。所有模块遵循通用设计标准，便于未来升级与维护。
全面安全防护：液压泵站内置多重安全保护机制，紧急情况下一键卸荷/急停，迅速切断高压源，有效保护液压元件，同时确保学生安全。
优化液压供油系统：采用低噪音法兰安装油泵，搭配精密调节系统，确保实验过程中供油稳定可靠，提升实训效果。
智能油温管理：集成油温智能监测系统，自动调控冷却器，保持液压油温在适宜范围内，既节能又延长设备寿命。
多重安全保护机制：装置具备直流电源输出保护、缺相保护、相序保护、接地保护及漏电保护等多重安全功能，符合国家安全标准，采用高绝缘安全型配件，全方位防触电。
二、核心组成部件解析
实验工作台：采用1.0-2.0MM厚钢板精制而成，结构紧凑、坚固耐用、美观大方。表面经特殊处理，适应各种实验室环境。工业铝合金面板配备“T”型沟槽，便于安装液压元件及传感器，灵活构建实验回路。工作台还设有残油回收功能，保持实训环境整洁。
液压元件及底板：底板采用高强度钢材（45#）加工，表面特殊处理，增强耐用性。液压元件接口采用ABS半透明材料，清晰标识DC24V接线，便于操作。所有液压元件均来自北京华德，品质可靠，标识清晰，接口布局合理，便于实训连接。
三、丰富实训项目概览
液压元件认知与安装：涵盖板式阀、叠加式阀、液压集成块等多种元件的结构、工作原理认知及安装实训，以及多种管接头的类型、结构认知及装拆、更换实训。
液压回路系统调试：包括调压回路、卸荷回路、方向控制回路、节流调速回路等多种基本回路的调试实训，全面提升学生液压系统调试能力。
液压系统管路制作：提供液压硬管制作、弯管器及切管器操作等实训项目，以及液压系统知识学习与安装调试、运行维护、故障维修等系统性实训，全面培养学生的液压系统综合能力。
PLC电气控制实验：引入PLC编程及应用知识，包括指令编程、梯形图编程、与计算机通讯、在线调试监控等，拓宽学生电气控制领域视野。
四、先进软件配置支持
液压仿真软件（选配）：提供丰富液压、电气元件图库，支持回路设计、测试与模拟，自动判别回路正确性并给出提示，助力学生高效学习液压知识。
西门子编程软件（选配）：支持PLC编程、回路设计及模拟，为学生提供专业PLC学习平台，助力技能提升。
五、关键技术参数概览
电源：AC380V、50HZ，三相五线制，符合国家工业用电标准。
控制电压：DC24V，确保安全操作。
使用环境：防潮、防尘，适应多种实验室环境。
系统总功率：≤3KW，节能环保。
安全使用压力：P≤6.3Mpa，确保设备稳定运行。
整机尺寸：1535x805x980mm，紧凑高效。
重量：约320Kg，稳固可靠。
