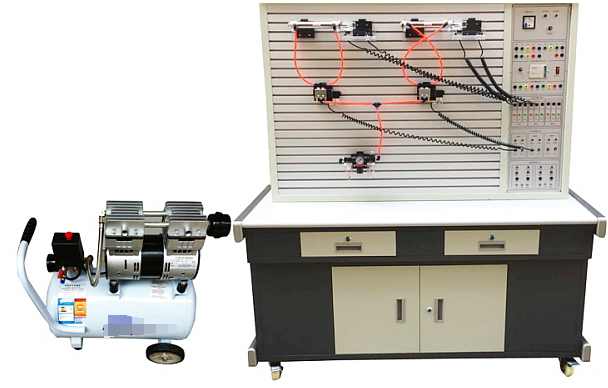

PLC控制气压传动实验装置
一、装置概述
本PLC控制气压传动实验装置依据《液压与气压传动》、《气动控制技术》等权威教材精心打造，并充分吸纳了机械及自动化领域师生的宝贵建议。通过将气动原理与先进的PLC可编程控制技术紧密结合，实现了对气动系统的智能化控制。该装置不仅能够支持传统的气动基本控制回路实验，还能模拟气动控制技术的实际应用场景，为学生提供了一体化的实训平台，尤其适合机电一体化专业的学生进行深层次的学习与探索。
二、关键技术参数
电源输入：标准220V交流电，允许波动范围为±10%，频率为50Hz。
装置功率：设计容量控制在2kVA以内，确保能效优化。
工作环境：适应-5℃至40℃的广泛温度范围，相对湿度不超过90%（在40℃时）。
外形尺寸：整体尺寸为1500mm×700mm×1750mm，结构紧凑，便于实验室布置。
空压机配置：采用静音无油空气压缩机，工作电压AC220V，电机功率550W，公称容量30L，额定输出气压达0.7Mpa，为实验提供稳定、清洁的气源。
PLC配置：选用三菱FX1S-20MR型PLC作为核心控制单元，配备12路开关量输入和8路继电器输出，满足复杂控制需求。
控制模块：集电源模块、PLC控制模块、继电器控制模块、控制按钮模块及气动元件独立模块于一体，构建完善的电气控制系统。
三、装置特色
模块化设计：实验装置由实训桌、实训台、气动元件、电气控制器件及PLC等模块化组件构成，便于维护与升级。
坚固耐用：实训桌与实训台采用铁质双层亚光密纹喷塑工艺，美观且耐用，内部空间用于存放气动元件，提升整体整洁度。
灵活安装：气动元件设计为独立模块，配备弹性插脚底板，可轻松安装于带“T”沟槽的铝合金型材实训面板上，回路连接采用快换接头，提升实验效率。
安全环保：采用静音空压机，减少噪音污染；系统额定压力低，电气控制采用低电压直流24V电源，确保实验过程的安全可靠。
多元控制方式：支持继电器控制与PLC控制两种模式，通过对比学习，加深学生对PLC编程技术的理解与掌握。
综合实训平台：集气动元件、电气控制、PLC编程及监控技术于一体，为学生提供全方位、多层次的实训体验。
四、气动基本实训回路概览
本装置覆盖了广泛的气动基本实训回路，包括但不限于：
单/双作用气缸换向回路
气缸速度控制回路（单向/双向）
速度换接、缓冲、二次压力控制回路
高低压转换、计数、延时、过载保护回路
互锁、单缸单往复/连续往复动作回路
直线缸、旋转缸及多缸顺序动作回路
双缸同步、四缸联动回路
卸荷、或门型梭阀、快速排气阀应用回路等
五、配置清单：
序号 名 称 型 号 数量 备注 1 实训桌 1500mm×700mm×780mm 1张 2 实训台 1330mm×300mm×920mm 1台 3 PLC主机模块 三菱FX1S-20MR 1块 4 电源模块 1块 5 继电器控制模块 1块 6 PLC控制按钮模块 1块 7 静音无油空气压缩机 工作电源：AC220V；电机功率：550W公称容量30L；
额定输出气压0.7Mpa1台 8 单作用缸 QGX25ⅹ100 1只 9 双作用缸 QGX25ⅹ100 2只 10 旋转气缸（透明） 1只 11 三联件 AC2000 1只 12 减压阀（带压力表） AR2000 1只 13 手动换向阀 H210—08 1只 14 单电磁换向阀（二位三通）常开 3V210-8 1只 15 单电磁换向阀（二位三通）常闭 3V210-8 1只 16 单电磁换向阀（二位五通） 4V210-8 2只 17 双电磁换向阀（二位五通） 4V220-8 1只 18 双电磁换向阀（三位五通） 4V230-8 1只 19 单气换向阀（二位五通） 4A210—08 2只 20 双气换向阀（二位五通） 4A220—08 2只 21 行程阀（机控） MOV—2 1只 22 行程阀（按钮） MOV—3A 1只 23 行程阀（按钮带锁） MOV—3 1只 24 或门型梭阀 KV—08 2只 25 快速排气阀 QE—02 2只 26 单向节流阀 ASC-08 2只 27 单向节流阀（装在缸体上） JSC601 7只 28 单向阀 1/4 2只 29 顺序阀（透明） 1只 30 气容 1只 31 消声器 1/8 2只 32 消声器 2/8 1只 33 三通（T型三通） Ø 6 6只 34 三通（Y型减径三通） Ø 8—Ø 6 1只 35 四通 Ø 6 4只 36 气管 PU6ⅹ4 20米 37 行程开关（装在缸体上） 2只 38 编程电缆（适配器） 三菱 1条 39 工具箱 1个 40 内六角扳手 3把 41 螺丝刀 2把 42 剪刀 1把 43 活动板手 1把 44 尖嘴钳 1把 45 气孔塞头 Ø 6 10只 46 气动实训说明书 1册 47 三菱PLC编程软件、程序软件 光盘 1盘
