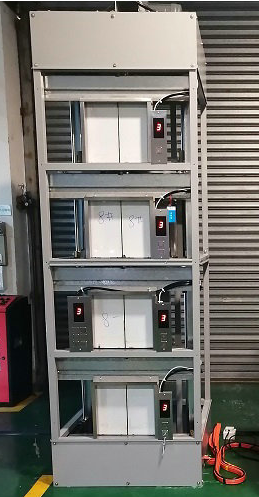

在当今教学设备领域，四层实物电梯实训考核装置以其卓越的技术含量脱颖而出，成为工业自动化控制及楼宇自动化教学不可或缺的高端设备。该装置融合了交流变频调速技术与PLC编程的双重控制模式，不仅提升了教学深度，还极大地丰富了学生的实践操作体验。特别设计的40余项常见故障模拟，让学生在动手解决中深化理解，实现知识的内化与升华。

二、核心参数概览

1. 电源输入：采用AC380V±5%的三相五线制电源，额定电流为2.5A，确保设备稳定运行。

2. 环境适应性：能在-5℃至40℃的温度范围内，以及相对湿度不超过90%（25℃时）的环境下正常工作。

3. 外观尺寸：整体尺寸为980×830×3200mm，结构紧凑，布局合理。

4. 关键部件：配备FR-A540-0.75KW变频器与日本三菱FX系列PLC，设备总重达550Kg，彰显其高端品质。

三、设备结构解析

1. 井道柜架：作为电梯的支撑结构，采用钢架设计，稳固可靠，为电梯各部件提供坚实的安装基础。

2. 曳引系统：

• 曳引机：安装于柜架顶部，是电梯的动力核心，由鼠笼式三相感应电动机驱动，采用VVVF变频调速技术，确保电梯平稳启停。

• 电动机：通过变频器精细控制电流频率，实现电梯的高效、舒适运行。

• 制动器：DC110V供电，确保电梯在非工作状态下稳定制动，保障安全。

• 控制器：采用蜗轮杆减速器，优化传动效率，降低噪音。

• 曳引轮：独特的半圆槽设计，增强钢丝绳与轮槽间的摩擦力，确保电梯稳定运行。

四、控制屏功能详解

1. 变频器：根据PLC指令，灵活调节电机电源频率与电压，实现电机的精准控制。

2. PLC系统：作为电梯的“大脑”，负责接收内选信号，进行逻辑判断，并发出运行指令，实现电梯的自动应答、顺向停靠、自动关门等功能。

3. 安全及门锁回路：由继电器回路构建，实时监测急停按钮、门锁开关状态，确保电梯在安全状态下运行。

4. 导轨与轿厢：轿厢与对重通过曳引钢丝绳连接，在轿厢导轨与对重导轨上垂直运动，实现乘客的上下输送。轿厢内装备自动化门系统，配备连锁开关与安全触板，确保乘客安全。

5. 层门与操纵箱：层门设有门锁开关，操纵箱则位于柜架正面左侧，提供楼层显示、选层按钮、关门按钮、方向指示灯等功能，模拟真实乘梯环境。

6. 减速倍系统与终端保护开关：利用永磁感应器与感应器，精准定位轿厢位置，防止电梯超出运行终端，确保电梯运行的安全与稳定。

五、配置清单：
