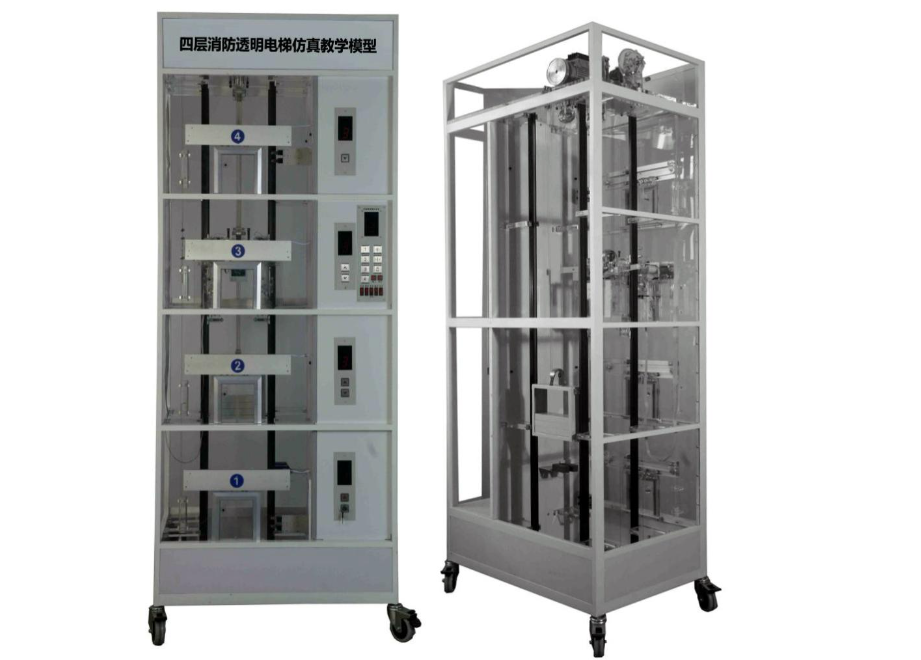

三菱双联四层透明仿真教学电梯模型

三菱双联四层透明仿真教学电梯模型

为了契合大中专院校、技校、职业学校、劳动就业培训中心及电梯维修与物业管理部门对电梯专业与工业自动化专业教育的需求，我们精心打造了这款三菱双联四层透明仿真教学电梯模型。它不仅旨在让更多人深入了解电梯的运作，还致力于培养更多电梯行业的专业人才。

一、透明设计，直观教学

模型的核心亮点在于其大部分部件采用了高透明度的有机材料，使电梯的内部构造一目了然。从驱动系统到控制系统，每一个细节都清晰可见，让学生在动手操作的同时，能够直观、透彻地掌握电梯的结构与工作原理，实现理论与实践的无缝对接。这种设计有效解决了传统教学中理论脱离实践、实际电梯参观存在安全隐患的问题。

二、智能控制，功能全面

电气控制系统方面，本模型采用了三菱品牌的可编程控制器(PLC)进行智能控制，结合交流变频调速(VVVF)技术，确保了电梯运行的平稳性、安全性和高效性。模型具备自动平层、自动关门、顺向响应呼梯信号、直驶、安全运行保护以及急停、慢上、慢下、照明、风扇等全套功能，与真实电梯无异。此外，其性能可靠、操作简便、能耗低，特别适合于教学场景。

三、整套配备，一应俱全

1. 主电梯模型：内置松下VF100变频器与三菱FX2N-64MR型PLC，确保控制精准，运行稳定。

2. PLC外设通讯电缆：便于与外部设备进行数据传输与通信。

3. 三菱PLC编程工具软件：提供强大的编程支持，方便学生与教师进行程序编写与调试。

4. 教学电梯使用说明书：详尽介绍模型的使用方法与注意事项，确保教学顺利进行。

四、精细结构，全面展示

1. 机房部分：包含曳引减速机、曳引电动机、制动器等关键部件，展示电梯的动力系统。

2. 井道部分：从导轨、对重机构到轿厢、层门等，全面模拟真实电梯的井道环境。

3. 电气控制部分：集成电源空气开关、PLC可编程控制器等，展现电梯的电气控制系统。

五、技术参数，精准详实

• 外形尺寸：9006002280（mm）*2

• 净重量：135kg

• 载重量：5kg

• 变频器：松下VF100

• 输入电压/频率：220V/50Hz

• 额定电流/功率：2.5A/0.4KW

• 曳引机减速比：1:15

• 曳引电动机型号：YS-5634W，电压3*220V，功率0.18KW，转速1400rpm

• 控制方式：PLC控制

• 调速方式：交流变频调速

• 结构形式：四层站

• 平层机构：旋转编码器/永磁感应器

六、实训项目，丰富多样

1. 传感器检测与应用

2. 变频器的操作与调试

3. PLC定时器与数学运算指令的实践

4. 高速计数器的应用

5. 轿厢自动开关门控制编程

6. 电梯运行呼叫指示系统的实现

7. 楼层显示与呼叫系统的调试

8. 厅门安全控制机制的构建

9. 电梯终端开关保护功能的验证

10. 电梯升降过程中的减速控制

11. 光电编码器在电梯定位中的应用

七、选配项目，拓展学习

• 超速故障模拟与限速器安全钳演示

• 轿顶检修控制器的安装与操作

• 消防功能的实现与测试
