教学电梯模型

教学电梯模型

专为大中专院校、技校、职业学校、劳动就业培训中心及电梯维修与物业管理部门等量身打造的教学电梯模型，是电梯专业与工业自动化专业课程不可或缺的教学工具。此模型不仅促进了电梯知识的普及，更通过高度仿真的设计，助力培养出一批批符合电梯行业需求的专业人才。

一、设计理念与特色

• 高度仿真，功能全面：模型严格参照最常见的升降式电梯结构设计，采用透明有机材料构建，内部结构清晰可见，几乎囊括了实际电梯的所有核心功能，如自动平层、顺向响应、安全保护等，堪称“迷你版”真实电梯。

• 安全高效，直观教学：透明材质与详细标注使得教学过程更加直观生动，有效解决了传统教学中理论脱离实践、参观实梯存在安全隐患的问题。学生可通过反复动手操作，深入理解电梯的运作原理及内部结构。

• 智能控制，技术先进：电气控制系统集成日本松下PLC智能控制技术与交流变频调速（VVVF）技术，确保模型运行平稳、能耗低、操作简便，完美模拟现代电梯的高效与智能。

二、精细结构与功能模块

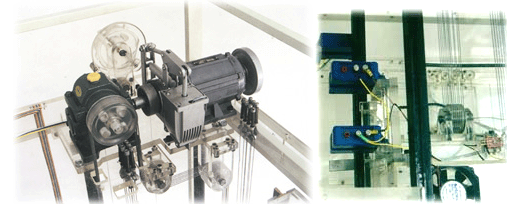

1. 机房系统：集成了曳引机、限速器、控制柜等关键设备，为学生提供了学习电梯驱动与控制原理的实物教材。

2. 井道系统：包括导轨、对重装置、缓冲器等，全面展示了电梯垂直运行的空间布局与安全保障措施。

3. 厅门与召唤系统：厅门设计精巧，配备召唤按钮与楼层显示装置，模拟真实乘梯体验，同时教授厅门安全知识。

4. 轿厢系统：轿厢内部配置完善，包括安全钳、自动开门机等，让学生在模拟环境中感受电梯的舒适与安全。

三、安全保障与创新设计

• 多重安全保护系统：如限速器与安全钳联动保护、弹簧缓冲装置、终端极限开关等，确保模型在模拟各种故障情况下的安全性。

• 智能化检测与反馈：采用双稳态磁性开关进行轿厢位置检测与电气选层信号传输，优化线路设计，提高系统可靠性。

• 创新门安全装置：如门安全触板与力矩安全保护装置，有效防止夹人事故发生，同时提升了电梯的智能化水平。

四、主要技术参数概览

• 尺寸与重量：模型高240cm，长145cm，宽116cm，净重160kg，设计紧凑，便于搬运与展示。

• 性能参数：载重量5kg，采用TE380-3007变频器驱动，调速精准，运行平稳。曳引机速比15:1，配备JW524型拖动电机，动力充沛。

• 控制特性：PLC控制，交流变频调速，四层站设计，满足多层次教学与实验需求。
