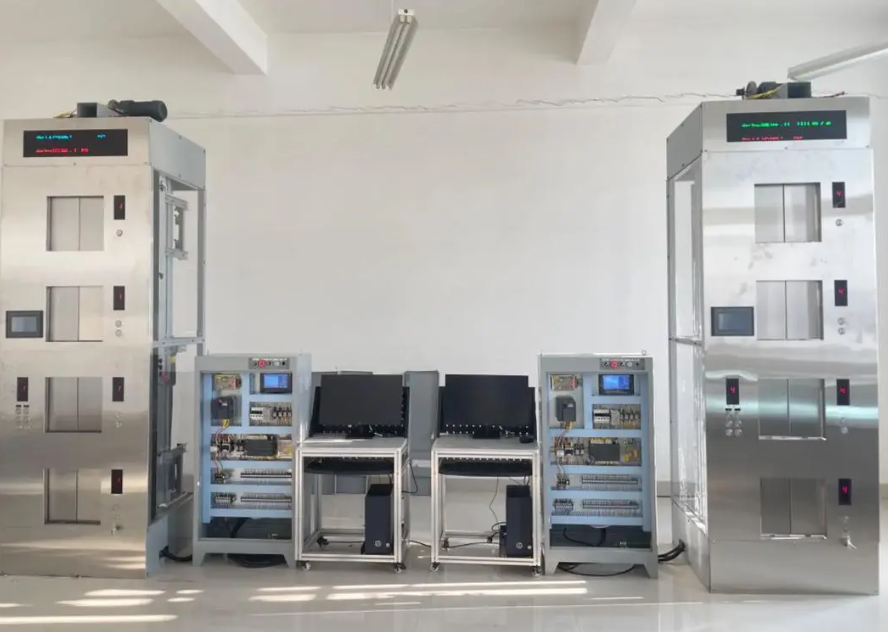

电梯控制技术综合实训装置

电梯控制技术综合实训装置

一、技术性能概览

1. 电源规格：适配三相五线制AC380V±10%，频率为50Hz的电源，确保稳定运行。

2. 工作环境适应性：能够在-10℃至+40℃的温度范围内，相对湿度低于85%（25℃时），且海拔不超过4000米的环境中正常工作。

3. 装置容量优化：装置总容量控制在1.5kVA以下，高效节能。

4. 物理规格：外形尺寸精巧，为1450×1160×2400mm，净重160kg，承载能力强，可承载5kg物品。

5. 控制核心：采用PLC（可编程逻辑控制器）进行控制，特别要求继电器输出，输入输出点数至少达到56点，可选品牌包括松下、三菱，以满足复杂控制需求。

6. 调速技术：集成交流变频调速（VVVF）技术，实现精准、平稳的速度控制。

7. 结构特色：设计为四层站结构，模拟真实电梯运行环境。

8. 曳引机参数：采用速比为15:1，模数为1.5的蜗轮减速器曳引机，高效稳定。

9. 拖动电机规格：选用JW524型号电机，额定电压AC220V，50Hz，功率0.18KW，转速1400rpm，确保动力充足。

10. 安全性能：严格遵循国家相关标准，配备接地保护与漏电保护功能，全方位保障安全。

二、基本结构解构

1. 机房构成：包含曳引机、限速器、电磁制动器等关键设备，为电梯运行提供稳定动力源。

2. 控制柜集成：汇聚总电源、控制电源、PLC、变频器及接线板等核心部件，实现智能控制。

3. 井道细节：配置导轨、对重装置、缓冲器、限速器钢丝绳张紧装置、极限开关、平层感应器及随行电缆等，确保电梯运行的顺畅与安全。

4. 厅门设计：配备厅门、召唤按钮厢及楼层显示装置，提升用户体验。

5. 轿厢装备：内含安全钳、导靴、自动开门机、平层装置、操纵厢、指导灯及照明等设施，营造舒适乘梯环境。

三、功能特性亮点

A. 超速安全防护：限速器与安全钳联动，有效应对超速或下滑意外，确保轿厢安全锁定。
B. 缓冲装置设计：采用弹簧缓冲器，吸收极限位置冲击能量，保护轿厢与对重安全。
C. 门安全触板：边沿设置触板，遇阻即停，避免夹伤事故。
D. 门机力矩保护：增加关门力矩检测，防止夹人夹物，自动重开门。
E. 厅门自动闭合：结合门锁系统，确保门关闭后电梯方可启动。
F. 终端极限保护：顶层与底层极限开关，防止冲顶或蹲底，保障安全。

四、教学内容体系

1. 电梯基础知识：从定义、分类到发展历程，奠定学习基础。

2. 结构配置详解：深入剖析电梯各部件组成及功能。

3. 电器控制系统：学习PLC编程、变频调速等关键技术。

4. 安装教程：涵盖不同类型电梯的安装步骤与技巧。

5. 使用与维护：讲解电梯日常操作与维护保养要点。

6. 安装工艺探索：深入探讨安装过程中的细节与注意事项。

7. 故障诊断与维修（上下篇）：系统分析常见故障，提供解决方案。

8. 维修技术电子书：整合15项维修技术，便于查阅学习。

9. 原理及故障PPT：以PPT形式呈现电梯原理与故障分析，辅助教学。
