电梯轿箱门安装与调整实训设备

电梯轿箱门安装与调整实训设备

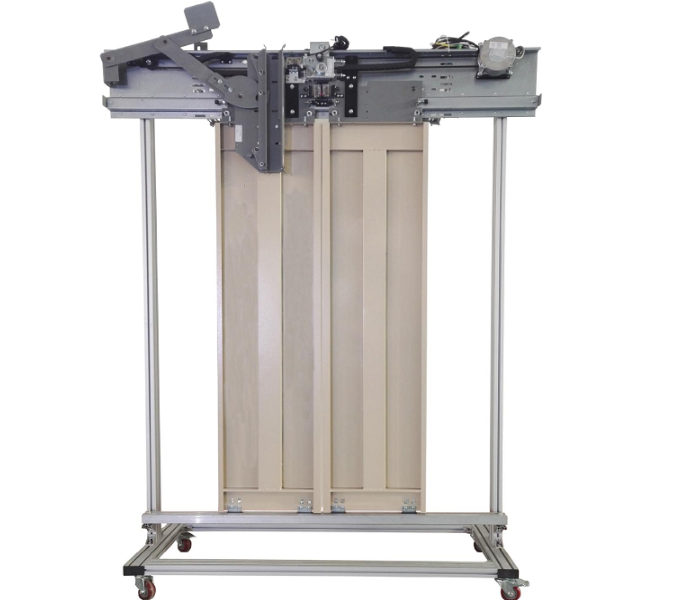

一、电梯轿厢门安装与调试实训平台设计概述

本实训平台严格遵循电梯安装与维修的专业教程标准，匠心打造，采用灵活的移动模块化架构设计，集成了高品质的工业级电梯专用配件。该平台专为电梯厅门、轿厢门、安全钳、限速器、曳引机、导轨及轿厢等核心部件的安装与调试实训而设计，覆盖了从基础安装到高级调试的全方位课程需求。它不仅是职业院校、技工院校提升学生电梯安装技能的理想选择，也是行业培训中不可或缺的专业设备。

二、核心组成结构解析

1. 可拆装式钢制支撑架：精选优质钢材精制而成，表面经过精细的磷化处理及喷塑工艺，不仅美观耐用，且防锈防腐。

2. 中分变频电梯门机系统：集成进口变频异步门机，配备高端变频器，开门宽度设定为700mm，门机板长达1500mm，挂板孔距精确至275mm。采用AAD0311DK门机变频器，专为0.4kw电机设计，额定输出电流2.8A，容量高达1.1kVA，确保运行稳定高效。

3. 精准中分电梯门刀：专为配合门机系统设计，确保门扇开合精准无误。

4. 专业电梯铝地坎与轿门组件：包括60mm宽度的电梯专用铝地坎及铝合金轿门地坎，搭配1100×325mm规格的不锈钢电梯轿门（共两扇），既美观又耐用。

5. 先进微科光幕系统：采用917B71型号，配备128束光线，长度达1000mm，为电梯门区提供高效、安全的保护。

三、精湛产品工艺展示

1. 实训支架工艺：全钢结构精密加工，整体采用环氧聚塑喷涂工艺，美观且耐腐蚀。底部配备带刹车功能的万向轮，便于灵活移动与稳固固定，满足多种实训场景需求。

2. 电梯配件品质：所有配件均选用工业级标准器件，部分机构虽按比例缩小设计，但严格遵循实际规格，确保实训过程贴近真实工作环境，提升教学效果。

四、全面实训项目概览

1. 轿厢门装配图纸研读与装配实训：通过详细图纸学习，掌握轿厢门的组装技巧。

2. 轿厢门安装与调试实训：实操安装轿厢门，并进行细致的调试，确保门扇运行平稳、开关顺畅。

3. 自动开门机安装与调试实训：学习并实践自动开门机的安装步骤，进行精确调试，确保其功能正常。

4. 门套安装与调试实训：掌握门套的安装技巧，通过调试确保其与轿厢门完美匹配。

5. 轿门故障排查实训：模拟轿门无法正常开闭的故障场景，训练学生快速定位问题并解决问题的能力。
