电梯曳引系统安装实训考核设备

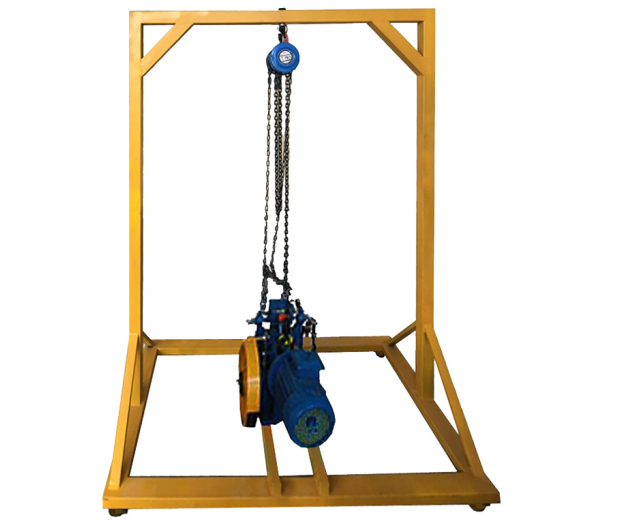

一、电梯曳引系统实训考核装置概览
本实训装置旨在模拟并展示电梯曳引系统的核心功能，即通过精密的机械构造与电气配合，驱动电梯轿厢安全、平稳地运行。其核心组成部分详尽包括曳引电动机、高效减速箱、电磁制动系统、精密曳引轮、导向轮以及高强度曳引钢丝绳等，共同构建了一个动力强劲且可靠的曳引系统。
该系统，即曳引机，不仅是电梯的心脏，更是驱动轿厢升降的直接动力源。它通过曳引钢丝绳，巧妙地利用摩擦力原理，将电动机的旋转动力转化为轿厢的垂直运动，同时确保对重装置的平衡，实现电梯的平稳运行。
二、结构设计亮点
钢结构井道平台：采用坚固耐用的钢结构作为支撑，营造出清晰直观的实训环境，便于学生观察与学习。
模块化教学设计：依据电梯安装的标准化流程，将实训装置设计为模块化结构，便于学生分步骤、有针对性地学习。
真实部件应用：直接采用行业内的真实设备部件，确保学生所学知识与实际应用无缝对接，提升实战能力。
模拟真实场景：高度还原电梯安装与维护的现场环境，让学生在接近真实的工作条件下进行实训，提升技能水平。
直观教学框架：特殊设计的框架不仅稳固可靠，更便于学生直观理解曳引系统的内部结构，促进理论与实践的深度融合。
三、关键技术参数
整机质量严格控制在600kg以内，确保移动与安装的便捷性。
外形尺寸设计为4000mm×3200mm×4200mm，适应大多数教学实训场地的需求。
限速器与安全钳的触发速度分别设定为≤0.75m/s与≤1m/s，确保电梯在超速情况下的安全制动。
曳引机额定速度为0.4m/s，额定载重达到450kg，满足常规教学实训需求。
曳引机防护等级达到IP41，有效抵御外界环境中的尘埃与水滴侵入。
四、全面实训项目列表
T型导轨（轿厢导轨）的精确安装与细致调整
对重导轨的安装与调整，确保电梯运行中的平衡性
曳引机架的安装与调整，为曳引机提供稳固支撑
曳引机的整体安装与精细调整，确保动力输出的高效与稳定
轿厢龙门架的安装，构建轿厢的安全框架
T型导轨上导靴的安装，保障轿厢在导轨上的平稳滑动
安全钳连杆的安装，确保紧急制动时的可靠性
对重框的安装，实现电梯系统的重力平衡
限速器的安装，为电梯超速提供安全保障
曳引绳的悬挂，传递曳引机的动力至轿厢
涨紧装置的安装与调整，保持曳引绳的适度张力
T型导轨下导靴的安装，完善轿厢的导向系统
安全钳与下导靴的调整，确保紧急情况下的制动效果
限速器与安全钳的联动调整，验证安全系统的有效性
导轨与导靴的定期保养，延长设备使用寿命
曳引机的专业保养，维护其高效运行状态
曳引绳的细致保养，减少磨损与断裂风险
限速器－安全钳的联合保养，确保安全系统的持续可靠
人工盘车练习，掌握电梯应急操作的基本技能
五、配置清单
序号 名称 数量 单位 备注 1 钢构平台 1 台 2 曳引机 1 台 3 曳引机架 1 台 4 缓冲垫 4 块 5 工字钢横梁 2 条 6 曳引钢丝绳 1 套 单向 7 绳头组合 1 套 8 绳头板 1 套 9 限速器－涨紧装置 1 套 10 限速器钢丝绳 1 套 11 盘车手轮 1 个 12 导向轮 1 个 13 C型钢垫块 4 块 14 主轨支架 4 套 15 副轨支架 4 套 16 主导轨 2 条 17 副导轨 2 条 18 龙门架 1 套 19 安全钳 1 对 渐进式 20 安全钳连杆机构 1 套 21 主导靴 4 只 滑动导靴 22 轿厢反绳轮 1 个 23 反绳轮缓冲座 1 套 24 对重框架 1 套 25 对重反绳轮 1 个 26 对重导靴 4 只 滑动导靴 27 液压缓冲器 1 个 耗能 28 聚氨酯缓冲器 1 个 蓄能 29 安装工具 1 套 扳手、螺丝刀、卷尺、锤子等 30 随机资料 1 份 实训指导书与相关图纸等
