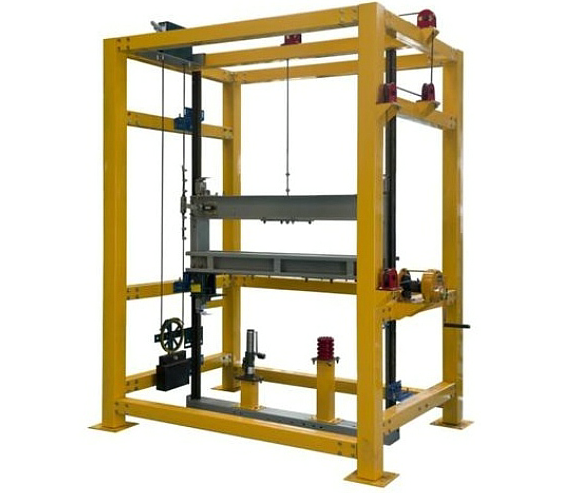

电梯限速器安全钳联动机构实训装置
一、技术规格标准
电力输入规范：本实训装置采用标准三相五线制电源接口，电压等级为AC380V，频率为50Hz，确保电力供应的稳定与安全。
能耗控制指标：整体装置在运行时，其最大功耗被严格控制在0.5KW以下，体现节能设计理念。
模拟提升速率：为贴近真实电梯运行环境，模拟提升速度设定为5至14米/分钟的可调范围，满足不同教学及测试需求。
限速器触发速度：限速器下行机械动作速度被设定为不超过1米/秒，确保在电梯超速时能及时响应，保障安全。
安全钳响应速度：安全钳的动作速度同样被限制在1米/秒以内，与限速器紧密配合，形成有效的超速保护机制。
二、功能特性解析
真实部件应用：限速器、安全钳等关键部件均采用来自实际电梯的机构器件，确保实训过程的真实性与实用性。
工艺一致性：所有部件的安装工艺严格遵循电梯行业的实际安装标准，使学生在实训中掌握真正的专业技能。
电动升降模拟：配备电动提升机，能够模拟电梯的上下升降过程，实现限速器与安全钳的联动演示，加深学生对电梯安全机制的理解。
三、实训项目全面覆盖
T型导轨安装实训：包括轿厢导轨的安装与精确调整，强化学生对导轨系统重要性的认识。
轿厢结构组装：涉及轿厢龙门架、上下导靴、安全钳连杆及限速器的安装，全方位锻炼学生的安装技能。
涨紧装置调整：通过实训，学生将学会如何正确安装与调整涨紧装置，确保其发挥应有作用。
安全系统调试：涵盖安全钳与下导靴、安全钳开关、限位装置的精细调整，提升学生对电梯安全系统的理解与维护能力。
保养维护实践：开展限速器-安全钳、T型导轨与导靴的保养实训，培养学生良好的设备维护习惯。
联动功能测试：最后，通过限速器安全联动功能试验，检验学生的学习成果，确保每位学生都能掌握电梯安全保护机制的核心原理与操作方法。
四、主要设备及配置清单：
| 序号 | 设备名称 | 技术要求 | 单位 | 数量 | 备注 |
| 1 | 装置框架 | Q235 钢材壁厚≥3mm，除锈处理，外观喷防锈漆，面漆颜色为橙色。 尺寸：≥1800mm×1600mm×2500mm | 台 | 1 | 定制 |
| 2 | T型导轨 | T75-3/B | 条 | 2 | |
| 3 | 导轨支架 | 材料：Q235 壁厚≥1.5mm | 对 | 4 | |
| 4 | 压导板 | 材料：Q235 壁厚≥1.5mm | 个 | 8 | |
| 5 | 轿厢龙门架 | 材料：Q235 壁厚≥1.5mm | 套 | 1 | |
| 6 | 安全钳提拉连杆 | 材料：Q235 壁厚≥1.5mm | 套 | 1 | |
| 7 | 限速器安装地板 | 材料：Q235 壁厚≥1.5mm | 块 | 1 | |
| 8 | 限速器-涨紧装置 | OX-240;额定速度：0.3m/s； | 套 | 1 | |
| 9 | 安全钳 | OX-188（渐进式） | 对 | 1 | |
| 10 | 上导靴 | 滑动导靴（10mm） | 对 | 1 | |
| 11 | 下导靴 | 滑动弹性导靴（10mm） | 对 | 1 | |
| 12 | 液压缓冲器 | 电梯专用 | 台 | 1 | |
| 13 | 电动提升机 | ≥1.0T | 台 | 1 | |
| 14 | 电气控制箱 | 能完成该装置相应电气控制 | 个 | 1 | |
| 15 | 按钮盒 | 按钮数量与设备配套 | 套 | 1 | |
| 16 | 限位开关 | 电梯专用 | 个 | 2 | |
| 17 | 限位开关支架 | 材料：Q235 壁厚≥1.0mm | 个 | 2 | |
| 18 | 安全钳开关 | 电梯安全保护开关UKS | 个 | 1 | |
| 19 | 安全钳开关底板 | 材料：Q235 壁厚≥1.0mm | 个 | 1 | |
| 20 | 钢丝绳 | ≥Ø8mm | 米 | 7 | |
| 21 | 钢丝绳夹 | ≥Ø8mm | 个 | 6 | |
| 22 | 安装工具 | 扳手、螺丝刀、卷尺、锤子等 | 套 | 1 | |
| 23 | 人字梯 | 铝合金 2.5米 | 架 | 1 | |
| 24 | 随机资料 | 实训指导书与相关图纸等 | 份 | 1 |
