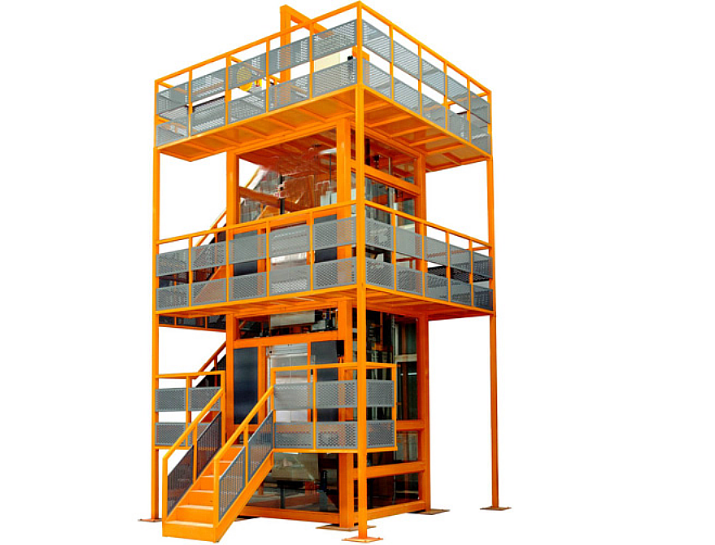

电梯安装维修与保养实训考核装置
一、设备概述
本电梯安装维修与保养实训考核装置，是依据真实电梯的维护与保养要求，专为各类职业院校、技工学校电梯相关专业，以及职业资格鉴定中心和培训考核机构研发的一款电梯实训平台。此平台能够全面满足电梯安装、维保、楼宇自动化、机电自动化等专业的教学与实训需求。
该装置完全采用真实的电梯部件组成，包括导轨、轿厢、厅门、轿厢门、限速器、对重装置等，均配备真实的部件或配套机构。同时，装置上设置了相应的故障点，学生可以通过故障现象在装置上检测、查找并修复故障点。此外，学生还可以按照电梯定期检查的要求，对电梯的相应部位进行检测和修护。通过在此实训装置上的操作，学生能够真正掌握电梯的维保技术及技能。特别设计的井架，为教师在实训中的教学和指导提供了极大的便利。
二、技术参数详解
工作电源：三相五线 AC380V /220V ±7.5%，50Hz，确保设备稳定运行。
装置尺寸：4500×3700×7400（长×宽×高），适应各种教学场所。
厅门净尺寸：800×1000 mm，提供宽敞的进出空间。
提升高度：1800 mm，满足多层建筑的教学需求。
额定速度：0.2m/s，确保学生安全操作。
中分开门型式，模拟真实电梯的开门方式。
集选变频控制方式，提升电梯的运行效率。
安全保护措施完善，包括接地保护、过流、过载、漏电保护及防摔、防撞保护功能，符合国家相关标准，确保学生安全实训。
最大功率消耗≤1.6KW，节能环保。
三、功能特点概述
结构的真实性：
本设备完全采用真实电梯的机构及部件组成，包括曳引系统、导向系统、轿厢系统、门系统、重量平衡系统、电力拖动系统、电气控制系统及安全保护系统。
各系统均配备真实的部件或配套机构，如曳引机、曳引钢丝绳、导轨、导靴、轿厢门、层门等。
实训的便捷性：
钢结构支架的模拟井道，真实模拟电梯的工作环境。
源于真实、高于真实的设计理念，为教学提供真实、便捷的实训平台。
教学的全面性：
选用目前主流的永磁同步电动机驱动，控制部分采用全数字化的微机控制系统（VVVF）。
设备真实、便捷，完全符合现场化工作的标准。
设备的规范性：
主流的一体化控制系统、紧凑的机械机构、多重的安全保护。
开放式教学平台，真实、便捷，完全符合现场化规范的标准。
产品的安全性：
设有制动器、限速器—安全钳、上下极限开关等多重安全保护措施。
确保学生在实训过程中的安全。
四、实训项目列举
曳引电动机变频驱动控制电路检测、调节及故障查找实训。
曳引机制动器机械调节及故障查找实训。
轿厢门电动机变频器驱动控制电路检测、调节及故障查找实训。
限速器动作调节实训。
限速器动作控制电路检测及故障查找实训。
安全钳调节、检测实训。
安全钳传动机构调节、检测实训。
轿厢门传动机构调节、维护、故障查找及排除实训。
轿厢门控制电路故障查找及排除实训。
厅门传动机构调节、维护、故障查找及排除实训。
厅门控制电路故障查找及排除实训。
轿厢导轨检测、调节实训。
对重导轨检测、调节实训。
导靴与导轨的检测、调节实训。
平层装置调节及控制电路故障查找及排除实训。
楼层轿厢召唤箱调节及控制电路故障查找及排除实训。
轿内按钮操纵箱控制电路故障查找及排除实训。
指层灯箱控制电路故障查找及排除实训。
轿顶检修箱控制电路故障查找及排除实训。
上端极限位置保护装置控制电路故障查找及排除实训。
下端极限位置保护装置控制电路故障查找及排除实训。
照明控制电路故障查找及排除实训。
通讯电路故障查找及排除实训。
微机控制电路故障查找及排除实训。
电源电路故障查找及排除实训。
