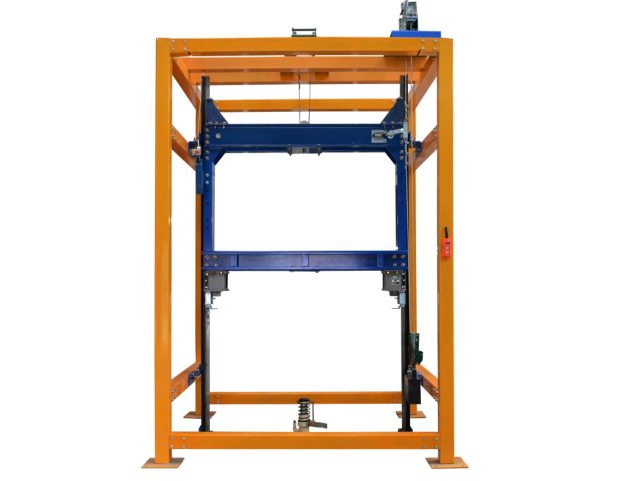

电梯限速器安全钳联动机构实训考核装置

电梯限速器安全钳联动机构实训考核装置

一、电梯限速器安全钳联动机构实训考核装置——产品核心标准

1、高度仿真机构设计：本装置严格采用行业标准的真实机械部件构建，确保学生实训过程中的操作体验与现场实际工作无缝对接，深化理论与实践的结合。

2、安装工艺模拟：精心设计的安装流程严格遵循电梯行业的安装规范，让学生在模拟真实场景中掌握电梯限速器安全钳联动机构的安装技巧，提升职业技能水平。

3、维保便捷性优化：通过特别设计的结构布局与接口，显著简化维保操作步骤，便于学生快速上手进行日常维护与保养项目，增强解决实际问题的能力。

4、电动升降演示系统：集成高效电动提升机，实现平稳可控的上下升降功能，直观展示限速器与安全钳的联动工作原理，提升教学效果。

二、技术规格及性能参数

1、电源配置：采用三相四线制电源输入，额定电压AC380V，频率50Hz，确保设备稳定运行。

2、能效控制：整机功耗严格控制在0.5KW以下，体现节能环保的设计理念。

3、轻量化设计：整机重量不超过600kg，便于移动与部署，满足多场景教学需求。

4、速度范围可调：提升速度灵活设置在7至14米/分钟之间，适应不同教学实验需求。

5、承载能力强：最大起重量限制在600kg以内，确保安全稳定的同时，满足实训操作要求。

6、安全性能卓越：限速器下行机械动作速度≤0.75m/s，安全钳动作速度≤1m/s，双重保障实训安全。

7、紧凑结构设计：外形尺寸精确至2100mm×2000mm×3500mm，优化空间利用率，便于教室或实训室布局。

三、配置要求

四、综合实训项目概览

1、T型导轨精确安装与调整：训练学生掌握轿厢导轨的安装技巧与调整方法，确保电梯运行的平稳性。

2、轿厢龙门架稳固搭建：教授龙门架的安装步骤与注意事项，增强电梯结构的稳固性。

3、上导靴精准定位：学习如何正确安装上导靴，保障电梯运行过程中的导向准确性。

4、安全钳连杆高效组装：通过实操练习，掌握安全钳连杆的安装技巧，确保紧急制动功能的有效性。

5、限速器精确安装与校准：深入理解限速器的工作原理，进行精确安装与性能校准。

6、涨紧装置优化调整：学习涨紧装置的安装与调整方法，保障电梯系统的正常运行。

7、下导靴精准安装与调试：训练学生完成下导靴的安装与调试，确保电梯运行中的稳定导向。

8、安全钳与下导靴协同调整：通过综合调整，确保安全钳与下导靴之间的最佳配合状态。

9、安全钳开关精准设置：教授安全钳开关的安装与调整技巧，确保紧急情况下能够及时响应。

10、限位装置精准配置：学习限位装置的安装与调试，防止电梯运行超出行程范围。

11、T型导轨与导靴专业保养：掌握导轨与导靴的定期保养方法，延长设备使用寿命。

12、限速器－安全钳系统深度维护：深入了解并实践限速器与安全钳的保养流程，保障系统安全可靠性。

13、限速器安全联动功能综合试验：通过综合试验，验证限速器与安全钳的联动功能是否完好，提升学生的故障排查与解决能力。
