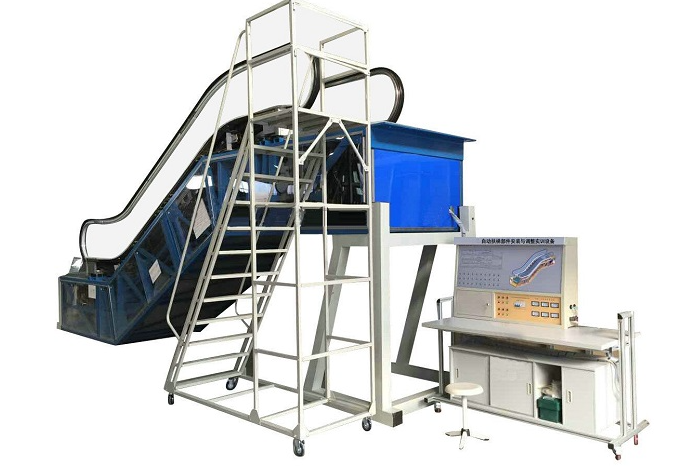

自动扶梯教学实训装置
一、设备概述
此自动教学扶梯实训装置，是专为各大、中专院校、职业学校的电气、自动化及相关专业，以及社会电工培训、各县市维修电工鉴定所（站）等单位精心研发的PLC电气控制教学、考核设备。它集课堂演示、电梯电气控制原理性操作及实训实习功能于一体，为学生提供了一个全面、真实的学习环境。该电梯实训装置巧妙地隐蔽设置了多项电路故障，学生需借助原理图进行分析、判断并排除故障，从而深入了解和掌握电梯电气故障的处理方法。这使得它成为进行电梯技能培训考核的理想教学设备。
二、主要参数及零部件详解
主要参数：
额定运行速度：在空载情况下，梯级的运行速度为0.5m/s。
倾斜角度：梯级运行时与水平面构成的最大角度为35°。
提升高度：该扶梯的提升高度为1500mm。
梯级宽度：梯级的宽度为1000mm，提供宽敞的站立空间。
水平梯级数量：设有2个水平梯级，满足基本的教学和实训需求。
最大输送能力：该扶梯的最大输送能力为1000人/小时。
电机功率：采用7.5KW的电机，提供强劲的动力支持。
运行条件：设计为连续制运行，满足长时间的教学和实训需求。
桁架挠度：桁架的挠度控制在≤1/1000，确保结构的稳定性和安全性。
曳引机类型：采用蜗轮蜗杆曳引机，提供平稳、可靠的运行性能。
设备重量：整个实训装置的重量大约为5500KG。
外形尺寸：实训装置的外形尺寸为7047×1600×3500mm，适应各种教学场所。
三、控制部分详解
安全装置：
断链（梯级链）急停开关：一旦梯级链发生断裂，此开关将立即启动，使扶梯紧急停止。
断带（扶手带）急停开关：当扶手带发生断裂时，此开关将迅速响应，确保乘客安全。
过电流保护、相位监测：提供过电流保护和相位监测功能，防止电气故障对扶梯造成损害。
驱动轴安全制动器：在紧急情况下，此制动器将迅速制动驱动轴，确保扶梯立即停止。
应急开关：设置应急开关，以便在紧急情况下迅速切断电源，保障乘客安全。
电气防反转装置：配备电气防反转装置，防止扶梯在非正常情况下反转。
其他部分：
控制柜内电路保护：控制柜内设有空气开关、熔断器、相位继电器和热保护器等保护装置，确保电路的安全运行。电源采用三相五线制，满足工业用电标准。
四、主要实训项目列举
扶梯扶手带安装与调整实训：学生将学习如何正确安装和调整扶梯的扶手带，确保其平稳运行。
扶梯梯级安装与调整实训：学生将掌握扶梯梯级的安装和调整技巧，确保梯级的稳定运行。
扶梯曳引机系统安装与调整实训：学生将学习曳引机的安装和调整方法，了解其在扶梯运行中的作用。
扶梯驱动机构安装与调整实训：学生将深入了解驱动机构的安装和调整过程，提升实践操作能力。
扶梯机械防逆转系统、电气防逆转系统安装与调试实训：学生将学习如何安装和调试扶梯的机械和电气防逆转系统，确保其安全运行。
扶梯润滑系统组装与实验实训：学生将学习润滑系统的组装和实验方法，了解其在扶梯维护中的重要性。
扶梯安全保护系统组装与动作实验实训：学生将亲自组装和测试扶梯的安全保护系统，提升其安全意识和实践操作能力。
