自动扶梯安装维修保养实训考核设备

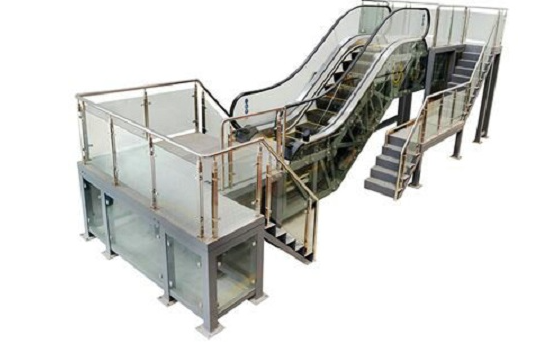

一、设备概述

此自动扶梯安装维修保养实训考核设备，是依据真实自动扶梯的安装、调试及维保需求而精心研发的。它旨在为学生提供一个直观、感性的学习平台，帮助他们深入了解和认识自动扶梯在各种运行状态下的机构动作过程及可能出现的故障现象。设备的桁架外部采用了透明的玻璃结构，使得内部结构一目了然。同时，该设备能满足GB16899-2011标准要求的自动扶梯载客和安全保护功能，并符合TSGT7005-2012的相关规定。实训考核设备融合了先进的自动扶梯一体化控制技术，以及旁路变频驱动技术，并配备了主流的曳引机。它还采用了符合GB16899-2011标准的PESSRAE系统，即用于自动扶梯和自动人行道的可编程电子安全相关系统。为了提升教学效果，设备中人为隐蔽地设置了多项电路故障，学生需要借助原理图进行分析、判断，并排除故障，从而全面、真实地了解电梯电气故障的处理方法。

二、核心技术指标

1. 输入电源：支持三相四线（或三相五线）AC380V±10%，频率为50Hz的电源输入。

2. 整机容量：设备的整机容量被控制在＜8kVA，以确保其运行效率。

3. 提升高度：扶梯模型的提升高度被设定为2000mm，满足实际教学需求。

4. 驱动方式：采用先进的变频节能自起动技术，实现更加环保、高效的运行。

5. 控制方式：设备支持PLC可编程控制，提供灵活多样的控制选项。

6. 监控系统：实时监控电压、电流等工况参数，确保设备的安全运行。

7. 故障模块：具有32位常见故障模拟设置功能，方便学生进行故障排查训练。

8. 安全保护：设备具备保护接地、过载、过流、漏电流等全面的保护功能，并严格符合国家相关安全标准。

9. 外形尺寸：设备的整体尺寸为9500mm（长）×3000mm（宽）×3500mm（高）。

10. 实训桌尺寸：实训桌的尺寸为1680×710×1050mm，提供充足的操作空间。

11. 辅助梯尺寸：辅助梯的尺寸为1400×600×2180mm，便于学生进行实操训练。

12. 装置结构：实训电梯采用坚固耐用的钢结构设计，实验台则为铁质双层亚光密纹喷塑结构。

三、基础配置详解

1. 交流供电电源：提供稳定的三相五线交流电源（AC380V），并配备过流漏电保护措施。

2. 人身安全保护系统：实验台上装有电流型漏电保护装置，确保实验人员和设备的安全。

3. 实验台设计：面板上安装有电压和电流监控表，可以实时观察电梯的工作状态。电梯形态逼真，完全采用工业实际使用的电梯研制而成，并配备有完整而详细的线路原理图。

4. 故障设置功能：面板上设有多个故障开关，方便教学过程中随机设置电梯安全线路故障。

5. 实验桌构造：实验桌由工业标准铝型材搭建而成，美观大方、经久耐用。桌面采用高密度板材制作，结构坚固且造型美观。

四、实验项目及主要内容概述

1. 扶梯原理与结构认知：让学生熟悉工业常用人行道扶梯的工作原理、结构组成以及低压电器的结构及原理。

2. 安全保护与工作形态分析：通过分析电气原理图，让学生掌握电梯的安全保护和工作形态，并找出故障点所在位置。

3. 动手分析能力提升：通过实际操作和故障排查训练，提高学生的动手分析能力和技能操作水平。

4. 电梯常见故障认知：通过对电梯故障的分析和排除训练，让学生深入了解和认知电梯的常见故障。

5. PLC编程技能培养：通过对PLC主机的编程训练，让学生了解PLC程序的编程原则和方法。

五、自动扶梯的结构特点概述

自动扶梯是一种电力驱动的开放式运输机械，能够在一定方向上大量、连续地运送乘客。它具有结构紧凑、安全可靠以及安装维修简单方便等特点，因此在客流量大而集中的场所如车站、码头、商场等得到了广泛应用。本扶梯具备实际运输能力，各传动零件均采用金属件精制而成。

六、主要实训项目列举

1. 自动扶梯的安全操作与使用实训

2. 梯级的拆装操作与实训

3. 梳齿板的调整与实训

4. 扶手带的张紧调整与实训

5. 梯级链张紧调整与实训

6. 制动器的调整与实训

7. 维护保养前的安全知识操作与实训

8. 日常维护保养实训

9. 自动扶梯紧急救援实训

10. 自动扶梯安全回路故障查找及排除实训

11. 自动扶梯检修电路故障查找及排除实训

12. 自动扶梯安全监控电路故障查找及排除实训

13. 自动扶梯动力电路故障查找及排除实训

14. 自动扶梯控制电路故障查找及排除实训

六、自动扶梯技术规格表：
