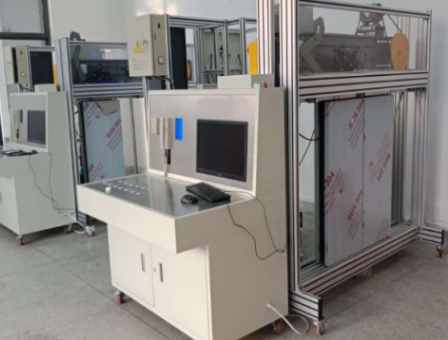

电梯电气实训考核装置

电梯电气实训考核装置

一、电梯电气实训考核装置核心部件——控制柜技术规格

(1) 控制柜类型：确保为真实电梯控制柜，直接应用于教学与实训环境。
(2) 安全标准遵循：严格符合GB 7588-2003《电梯制造与安装安全规范》的国家标准，确保操作安全无忧。
(3) 电源适应性：支持三相五线AC380V±7%或单相AC220V±4%的宽范围输入，适应不同教学场景需求。
(4) 先进控制方式：集成一体化控制器，推荐品牌包括默纳克、新时达、蓝光等，实现高效稳定的电梯控制。
(5) 额定功率：设计为5.5KW，满足电梯运行的基本动力需求。

二、曳引机技术要点

(1) 真实性保障：曳引机为真实电梯所用，确保实训效果贴近实际。
(2) 安全标准：同样符合GB 7588-2003标准，注重实训过程中的安全性。
(3) 电气参数：额定电压灵活，适应AC380V±7%或AC220V±4%的电压波动。
(4) 曳引装置：选用国内行业主流的永磁同步曳引机或异步有齿轮曳引机，技术先进，应用广泛。
(5) 性能参数：额定功率不超过7.5KW，额定载重800Kg以内，额定速度不大于1.0m/s，适合教学与实训使用。

三、电梯控制柜检测调试台关键技术参数

(1) 供电稳定性：支持AC380V±7%或AC220V±4%的供电电压，确保设备稳定运行。
(2) 人机交互：轿内楼层显示采用7寸多媒体液晶，信息清晰直观。
(3) 控制核心：采用PLC作为控制装置，编程灵活，便于教学与实训。
(4) 实时监控：指示灯实时显示曳引机运转方向，便于故障排查。
(5) 真实操作体验：配备真实的电梯轿厢内选按钮和楼层召唤按钮，增强实训效果。
(6) 扩展性：预留台式计算机液晶显示器安装位置，便于未来升级与扩展。

四、上位机专用台式计算机功能

能够与控制系统无缝通讯，轻松查看电梯基本参数信息，为教学与科研提供强大支持。

五、“层轿门开门机”详细技术参数

(1) 电源规格：单相AC220V ±4%，50Hz，稳定可靠。
(2) 开门尺寸限制：最大开门尺寸不超过800mm，适应多种实训场景。
(3) 开门形式：采用中分双扇设计，门扇高度不超过1200mm，美观实用。
(4) 驱动与控制：选用国内主流品牌，确保性能卓越，操作便捷。
(5) 整体尺寸：外形尺寸控制在16001800500 mm (WHD)以内，节省空间。
(6) 真实结构：完全采用真实电梯门机构及部件，实训体验逼真。
(7) 灵活实训：层门与轿门可独立调整，组合后实现联动实训，满足多样化教学需求。
(8) 安全设计：配备电气或机械联锁，预防误操作，确保实训安全。

六、电梯电气实训考核装置全面组件

涵盖电梯机房电源箱、轿顶检修箱、轿顶接线箱、底坑检修箱、底坑开关盒、井道照明、机房照明等真实机房组件，1:1还原电梯现场环境。

七、电气故障快速设置与恢复系统

满足职业技能鉴定与竞赛需求，依据《电梯安装工》与《电梯维修工》标准，配备不少于40个典型电梯电气故障设置开关，助力学员快速掌握故障排查与修复技能。

八、丰富多样的实训项目

包括电梯电气系统主要组成部件认知、控制器参数设置、曳引机磁极辨识、井道参数自学习、曳引电动机变频驱动控制、制动器机械调节、各控制电路故障查找及排除、通讯电路故障排查等，全面覆盖电梯电气系统的教学与实训需求。
