微型四层电梯模型

微型四层电梯模型

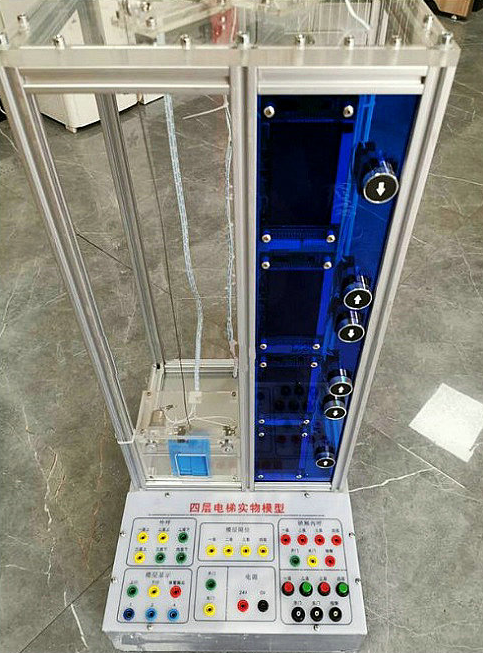

一、微型四层电梯模型概览

本微型四层电梯模型，作为教学实训的理想选择，全面模拟了实际电梯的核心功能。它不仅实现了轿厢的平稳升降与精准的门控系统，还集成了复杂的信号采集与处理机制，包括内选、外选、平层、限位及厢门限位等多种信号，确保了电梯在不同运行模式下的逻辑控制准确无误。该模型可无缝对接PLC、单片机等控制系统，成为自动化控制领域教学与实践的得力助手。其设计兼顾了性能稳定性、操作便捷性、低能耗特性以及教学实训的灵活性，是楼宇自动化、机电一体化等相关专业课程不可或缺的实验设备。

二、系统详细规格参数

1. 外观尺寸：精确设计为长380mm、宽270mm、高600mm，紧凑而实用。

2. 电源要求：采用单相三线AC220V±10%的宽范围输入，确保在不同电压环境下稳定运行。

3. 工作环境适应性：能在-10℃至+40℃的温度范围内，以及相对湿度小于85%（25℃时）的环境中正常工作，同时适应海拔低于4000m的高原地区。

4. 系统容量与安全：系统总容量控制在2000VA以下，并配备了完善的接地保护与漏电保护机制，全面符合国家安全标准，确保使用过程中的安全性与可靠性。

三、系统配置与功能亮点

1. 双系统协同控制：实验装置创新性地实现了电梯轿厢升降与电梯门开关的独立与协同控制，通过两个直流电机的精准驱动，确保电梯运行的流畅与高效。每层均设有上下行呼叫按钮，轿厢内则配备有1至4层的内选按钮及开关门按钮，同时井道内装有楼层定位行程开关，电梯门两侧则设有开关门定位行程开关，全方位满足实验需求。

2. 高级发光按钮设计：系统选用了集按钮功能与指示灯功能于一体的高级发光按钮，不仅提升了操作体验，还使得实验过程中的信号反馈更加直观。开门关门按钮与指示灯紧密关联，按钮按下时指示灯同步亮起，释放后则自动熄灭，增强了实验的互动性与趣味性。

3. 丰富的PLC输入输出信号：PLC系统集成了6个外部呼叫按钮信号、4个内部选择按钮信号、4个楼层定位信号、2个内部开关门按钮信号以及2个开关门定位信号等共计18个输入信号；同时输出了2个升降控制信号、2个开关门控制信号、6个外呼指示灯信号、4个箭头指示灯信号以及4个数码管楼层显示信号等共计18个输出信号，为复杂的控制逻辑提供了坚实的基础。

4. 硬件保护机制：为防止电机越位运行导致的故障，系统特别设计了硬件保护电路。当轿厢触碰到一楼或四楼的行程开关时，相应的升降电机电源将立即被切断，从而有效避免电梯的越位运行。同时，开关门系统也具备相同的硬件保护功能，确保了电梯运行的安全性与稳定性。

5. 材质与工艺：模型主体采用高强度铝合金与优质有机玻璃材料精心打造而成，不仅结构坚固耐用且外观美观大方。其卓越的透明性使得电梯内部结构及实验动作一目了然，为教学实训提供了极大的便利。
