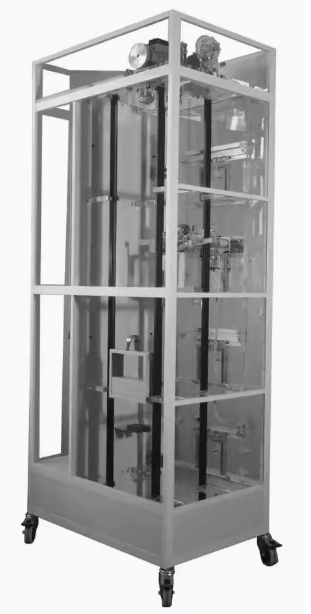

双联四层透明仿真教学客梯(消防与考核型)

双联四层透明仿真教学客梯(消防与考核型)

一、产品概述

本产品专为大中专院校、技校、职业学校、劳动就业培训中心及电梯维修与物业管理部门设计，旨在通过四层双联透明仿真教学客梯的演示，增进师生对电梯结构及运行原理的理解，培养电梯行业的专业人才，满足行业发展的需求。

二、主要特点

1. 双联设计：独特的双联结构，由两台四层透明仿真电梯组成，层外两处按钮共同控制，实现教学互动与比较。

2. 高度透明化：电梯关键部件采用透明有机材料，内部结构清晰可见，便于观察与学习。

3. 智能控制系统：集成日本三菱PLC智能控制与VVVF变频调速技术，确保电梯运行稳定、能耗低。

4. 开放式软硬件架构：支持二次开发，可灵活配置为群控、并联控制、集选控制等多种模式，拓展教学应用。

5. 教学便捷性：结合PLC编程与现场操作，提升学生对电梯电气控制及工业自动化控制的掌握能力。

三、功能介绍

1. 基础功能齐全：包括自动平层、自动关门、呼梯信号响应、直驶、安全保护及急停、慢上慢下、照明风扇等功能。

2. 高效变频调速：采用三菱FR-D720S-0.4变频器，实现电压矢量控制，保障电机稳定运行，同时提供多重保护功能。

3. PLC逻辑控制：配备三菱FX3U-64MR PLC，通过RS485接口与PC机通讯，便于梯形图编程与调试。

4. 精准平层技术：采用旋转编码器/永磁感应器，确保电梯平层精准无误。

5. 高级群控功能：支持最大最小功能、优先调度、区域优先控制等高级群控策略。

四、整套配置

• 双联四层透明电梯模型

• 三菱FR-D720S-0.4变频器

• 三菱FX3U-64MR可编程控制器（PLC）

• 通讯电缆及三菱专用编程工具软件

• 教学电梯使用说明书

• 可选配置：计算机、工作台等

五、电梯基本结构

1. 机房部分：曳引机、限速器、极限开关、控制柜、信号柜、机械选层器等。

2. 井道部分：导轨、对重装置、缓冲器、限速器钢丝绳张紧装置、随行电缆等。

3. 厅门部分：厅门、召唤按钮厢、楼层显示装置等。

4. 轿厢部分：轿厢本体、轿门及触板、安全钳、导靴、门机机构、平层感应装置、照明风扇等。

六、消防电梯功能及使用方法（选配）

（一）功能特点

遵循国家规范，消防电梯在接收到消防指令后，自动进入消防状态，确保消防人员快速到达火灾现场。

（二）使用方法

1. 消防人员到达首层后，击碎消防电梯按钮保护玻璃片，将按钮置于接通位置。

2. 电梯进入消防状态，自动降至首层并打开门。

3. 消防人员进入轿厢，紧按关门按钮直至电梯启动，可同时选择目标楼层。

七、主要技术参数

• 外形尺寸：宽1000mm×深900mm×高2200mm

• 输入电压：220V 50HZ

• 结构形式：四层四站

• 模数：1.5（蜗轮减速器）

• 拖动电机型号：YS-5463W，功率0.18KW，转速1400rpm

• 净重量：160kg

• 载重量：500kg（注：原文中载重量单位可能有误，已调整为常见值）

八、智能考核装置描述（选配）

1. 智能化故障设置与考核系统：教师可通过操作单元设置故障，学生则需解除故障并接受考核。系统支持自动评分与查询功能。

2. 多功能操作单元：配备显示屏、键盘及多重保护设计，支持脱机考核与自动评分。

3. 软件功能丰富：支持故障编辑、发布、清除、考核时间设置及成绩查询等功能，操作简便易用。

九、配置清单
