自动扶梯实训装置

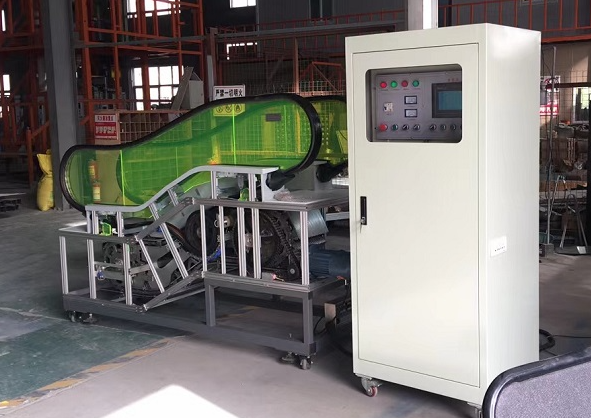

本自动扶梯实训装置专为职业院校、中职院校电梯技术专业的学员设计，旨在提供全面的自动扶梯教学训练体验。该装置采用透明教学扶梯模型，使学员能够直观了解扶梯的内部构造和工作原理。
一、装置概述
该自动扶梯模型采用方钢组装成扶梯桁架，配备完整的梯级踏板系统、扶手带系统、曳引机系统、设备台架以及安全检测系统。此外，还集成了电气控制系统，为学员提供全方位的扶梯学习与实践平台。
二、详细技术参数
输入电源：装置支持三相四线（或三相五线）AC380V±10%的电源输入，工频为50Hz。
工作环境：适应广泛的环境温度范围，具体为-5℃～+40℃。在25℃时，相对湿度需小于85%。
整机容量：装置的整体容量控制在≤2.5kVA，确保安全高效的运行。
扶梯尺寸：模型的具体尺寸为4000mm（长）×800mm（宽）×1600mm（高），便于学员进行操作和学习。
提升高度：扶梯模型的提升高度设计为300mm，符合教学训练的需求。
控制方式：装置支持PLC或微机控制，提供现代化的教学体验。
安全保护：具备保护接地、过载、过流、漏电流等保护功能，确保使用过程中的安全性，并符合国家相关标准。
三、主要配置清单:
| 序号 | 名称 | 主要技术指标 | 数量 | 单位 | 备注 |
| 1 | 金属桁架 | 方钢焊接而成 | 1 | 套 | 含梯路导轨 |
| 2 | 驱动主机 | 额定电压：AC380；电机功率：0.75W | 1 | 套 | 含电机、减速箱、制动器 |
| 3 | 驱动链 | 工程塑料 | 2 | 条 | |
| 4 | 梯级 | 进口透明亚克力 | 1 | 套 | |
| 5 | 梯级传动链 | 2 | 条 | ||
| 6 | 张紧装置 | 含梯级链轮、轴、张紧小车以及梯级链的弹簧等； | 1 | 套 | |
| 7 | 扶手带 | 黑色，橡胶 | 2 | 条 | |
| 8 | 扶手带摩擦轮 | 2 | 个 | ||
| 9 | 扶手导轨 | 含导轨和滚动轴承尼龙导轮组成； | 4 | 套 | |
| 10 | 扶手玻璃 | 采用全透明设计 | 1 | 套 | |
| 11. | 围裙板 | 采用全透明设计 | 1 | 套 | |
| 12. | 实训台 | 采用可编程PLC控制系统 | 1 | 套 | |
| 13. | 附加制动器 | 工作电压：DC100V； | 1 | 套 | |
| 14. | 楼层板 | 采用全透明设计 | 1 | 套 | |
| 15. | 扶梯安全开关 | 常用安全保护回路开关 | 1 | 套 |
